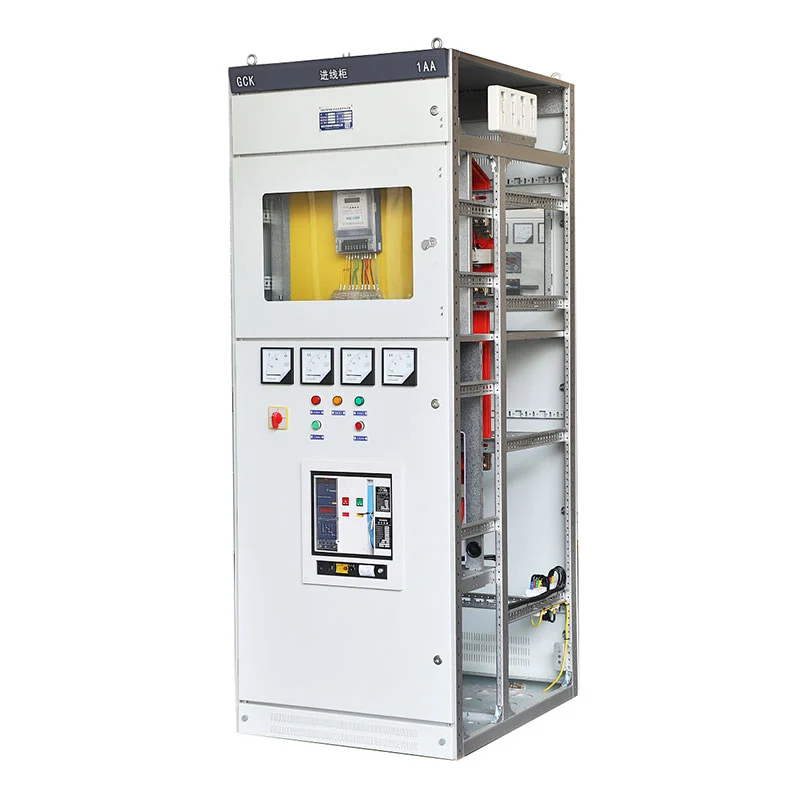

Выдвижной распределительный щит низкого напряжения, разработанный компанией Zhejiang Usune Electric Co., Ltd., подходит для сетей переменного тока. Системы 50Гц с номинальным рабочим напряжением до 400В и номинальным током до 3150А. В конструкции сочетается медная шина. распределение, настраиваемые автоматические выключатели, организованная вторичная проводка и выделенные места для кабелей для поддержки различных макеты проектов. Usune производит и поставляет низковольтные распределительные устройства для электростанций, подстанций, заводы, горнодобывающие предприятия, коммерческие здания и другие проекты распределения электроэнергии в Китае и на зарубежных рынках.
Различные электрические нагрузки требуют различных схем расположения фидеров. Шкаф может быть сконфигурирован в соответствии с схема распределения мощности, учитывающая входящие цепи, выходные цепи, фидеры двигателя и реактивную мощность компенсационные цепи должны быть расположены в одной распределительной системе низкого напряжения.
Для более крупных требований к распределению можно использовать универсальные автоматические выключатели, такие как серии Emax, MT, 3WN, AH и ME. подбираются согласно дизайн-проекту. Конфигурация также может включать автоматические выключатели в литом корпусе, выключатели и другие электрические компоненты в зависимости от требуемого номинального тока и схемы защиты.
Такой подход к конфигурации позволяет адаптировать оборудование к различным архитектурам распределения электроэнергии. полагаться на одно фиксированное электрическое устройство.
В главной шине и ответвительных шинах используется электролитическая медь, чтобы обеспечить стабильный путь прохождения тока между входными шинами. и исходящие цепи. На соответствующую шину наносится огнестойкая изоляция и термоусадочные втулки. разделы для улучшения защиты изоляции и обеспечения четкой идентификации фаз.
Расположение шин проектируется в соответствии с электрической схемой и требованиями к номинальному току. Гибкий Шинные соединения также могут быть предусмотрены на входном соединении между шинным мостом и главной цепью. выключатель там, где это требуется проектом.
Для отделов закупок такая конфигурация помогает упростить согласование распределительного щита с входными трансформаторами. автобусные мосты и нижестоящие фидерные системы.
Каркас шкафа и внутренние перегородки изготовлены из холоднокатаной листовой стали. Стандартная пластина толщина не менее 2 мм, обеспечивающая достаточную механическую прочность для нормальной эксплуатации, осмотра и техническое обслуживание.
В конструкции шкафа предусмотрены выделенные места для электрических компонентов, кабельных соединений и вторичного управления. проводка. Дверцы, ручки управления, идентификационные таблички и внутренние таблички расположены в соответствии с электрической схемой. Конструкция упрощает идентификацию цепей во время ввода в эксплуатацию и технического обслуживания.
В направлении расположения шкафа проходит медная заземляющая шина PE. Компоненты, требующие заземления, могут быть подключен к этому проводнику, со специальными клеммами заземления, предназначенными для подключения к внешнему заземлению сеть.
Вторичный контур устраивают согласно проектным чертежам и требованиям контроля. Использование проводки управления гибкие изолированные медные проводники, собранные в пучки для обеспечения чистоты и удобства обслуживания внутренней проводки. аранжировка.
В цепях управления обычно используются проводники сечением 1,5 мм², а в цепях переменного тока используются проводники сечением 2,5 мм², при условии соблюдения окончательный инженерный проект. Используются огнестойкие клеммные колодки, а номера проводов или идентификационные метки цепей предоставляются в соответствии с электрическими чертежами.
Для вводных шкафов защита от понижения напряжения может быть встроена в защиту автоматического выключателя. аранжировка. Световые индикаторы, переключатели управления и измерительные приборы также могут быть сконфигурированы в соответствии с Функция каждой цепи.

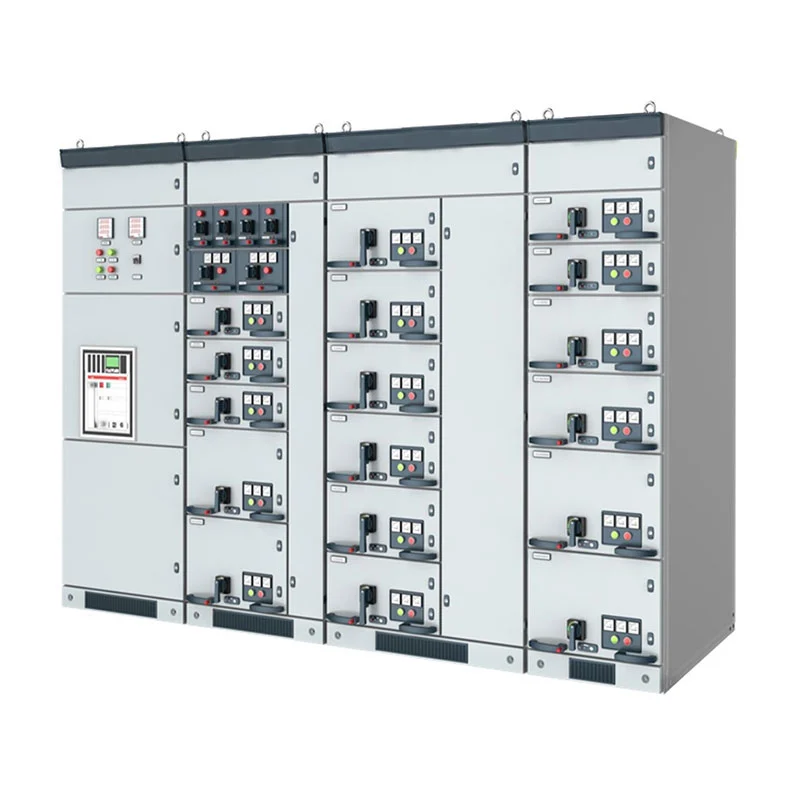

Выкатной распределительный щит низкого напряжения может быть сконфигурирован для нескольких распространенных низковольтных источников питания. функции распределения. Входной шкаф получает питание от входного трансформатора или источника питания, в то время как исходящие шкафы распределяют электроэнергию по последующим нагрузкам.
Цепи управления двигателем могут быть организованы с использованием конфигураций больших и малых выдвижных ящиков, с автоматическими выключателями или предохранителями. поворотные выключатели нагрузки, выбранные в соответствии с характеристиками двигателя. Шкафы компенсации конденсаторов могут включать оборудование ручной, автоматической или дистанционной компенсации реактивной мощности.
Такая модульная конструкция позволяет одной и той же платформе шкафа выполнять различные задачи по распределению электроэнергии внутри один проект.
| Элемент | Спецификация |
| Тип продукта | Выдвижной распределительный щит низкого напряжения |
| Номинальное рабочее напряжение | 0,4 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток | До 3150А |
| Степень защиты | IP23 |
| Установка | Крытый |
| Высота | ≤2000м |
| Уровень загрязнения | Уровень 3 |
| Температура окружающей среды | от -10°С до +40°С |
| Среднесуточная относительная влажность | ≤95% |
| Среднемесячная относительная влажность | ≤90% |
| Сейсмическая интенсивность | ≤Магнита 8 |
| Материал главной шины | Электролитическая медь |
| Материал шкафа | Холоднокатаная стальная пластина |
| Стандартный цвет корпуса | Электрический серый, RAL7032 |
| Модель | Номинальное напряжение (В) | Номинальный ток (А) | Номинальный ток отключения при коротком замыкании (КА) | Номинальный кратковременно выдерживаемый ток (1 с) (кА) | Номинальный пиковый выдерживаемый ток (кА) | |
| ГГД1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| ГГД2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| ГГД3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Код продукта | A | B | C | D |
| ГГД06 | 600 | 600 | 450 | 556 |
| ГГД06А | 600 | 800 | 450 | 756 |
| ГГД08 | 800 | 600 | 650 | 556 |
| ГГД08А | 800 | 800 | 650 | 756 |
| ГГД10А | 1000 | 600 | 850 | 556 |
| ГГД10А | 1000 | 800 | 850 | 756 |
| ГГД12 | 1200 | 800 | 1050 | 756 |
Оборудование предназначено для установки внутри помещений в средах без сильной вибрации, ударов или коррозии. условия. Температура окружающей среды должна оставаться в пределах от -10°С до +40°С, при средней температуре в пределах 24°С. часов не выше +35°С.
Высота установки обычно ограничивается 2000 м. При максимальной температуре окружающей среды +40°C относительная влажность не должна превышать 50%, при этом более высокая относительная влажность может быть разрешена при более низких температурах в соответствии с применимые условия окружающей среды.
Наклон установки не должен превышать 5° от вертикальной плоскости. Если оборудование требуется для специальных окружающей среды или условий эксплуатации, окончательная конфигурация может быть определена путем технической консультации между Usune и клиентом.
Электрическая безопасность обеспечивается как конструкцией шкафа, так и защитой цепей. Механические и электрические Функции блокировки включены в соответствии с выбранной конфигурацией для уменьшения ошибок в работе.
В шкафу используются четко обозначенные маркировки цепей и номера компонентов, а система заземления обеспечивает выделенная медная шина PE для заземления. Кабельные отсеки могут быть спроектированы с достаточным пространством для кабельные наконечники и установка трансформатора тока нулевой последовательности, где это необходимо.
Передняя и задняя двери спроектированы таким образом, чтобы обеспечить стабильное открывание и закрывание, а элементы управления расположены так, чтобы избегайте взаимодействия с дверцами и ручками шкафа.
Usune производит низковольтное электрооборудование в соответствии с применимыми требованиями IEC и GB. Соответствующий стандарты включают GB/T 14048.2, GB 7251.12 и применимые требования IEC для низковольтных распределительных устройств и блоки управления.
Система производства и управления подтверждена сертификатами ISO 9001, ISO 14001 и ISO 45001. Продукт Также может поставляться с сертификацией CE и соответствующей испытательной документацией в соответствии с требованиями проекта.
Эти сертификаты и стандарты предоставляют командам по закупкам документированную основу для оценки поставщиков, реализации проектов. одобрение и международные закупки.
Контроль качества охватывает материалы шкафа, медные шины, электрические компоненты, вторичную проводку и готовую продукцию. сборка. Комплектующие подбираются по утвержденным чертежам и техническим условиям.
Перед поставкой собранное оборудование проходит плановый осмотр и испытания. Проводка, идентификация компонентов, Заземляющие соединения, конструкция шкафа и электрические функции проверяются по проектной документации, чтобы сократить количество проблем при установке и вводе в эксплуатацию на объекте заказчика.
Usune также ведет записи о производстве и проверках для обеспечения проверки качества и отслеживания проекта.
Выдвижной распределительный щит низкого напряжения поставлен для проекта запуска ракеты Cas-space, где требуется надежное распределение низковольтной электроэнергии для проектных объектов и вспомогательных электрических сетей. системы.
Для инженерных проектов с несколькими электрическими нагрузками и различными схемами распределения модульный шкаф Конфигурация позволяет организовать входную мощность, фидерные цепи и вспомогательные электрические функции в соответствии с проект электрораспределения.
Размеры шкафа могут быть определены в соответствии с утвержденными электрическими чертежами, выбором компонентов, кабелем. требования к входу и условия установки на месте. Usune может предоставить соответствующие габаритные чертежи для инженерная проверка перед производством.
Usune проводит проверку и плановые испытания перед отправкой. Процесс тестирования охватывает сборку шкафа, электрические соединения, установка компонентов, заземление, вторичная проводка и другие соответствующие функции.
Протоколы испытаний и техническая документация могут быть предоставлены в соответствии с требованиями проекта, что помогает клиентам полный входной контроль, монтаж и пуско-наладочные работы.
Стандартная конфигурация рассчитана на напряжение 0,4 кВ и номинальный ток до 3150 А. Окончательная электрическая конфигурация определяется согласно проектной нагрузке и конструктивным чертежам.
Да. Usune может настроить конфигурацию шкафа в соответствии с электрическими схемами, количеством цепей, компонентами. выбор, направление ввода кабеля, размеры шкафа и другие требования проекта.
В системе можно использовать различные конфигурации автоматических выключателей. Универсальные автоматические выключатели, такие как Emax, MT, Серии 3WN, AH и ME могут быть выбраны в соответствии с утвержденным дизайном.
Да. Конфигурации управления двигателем могут быть организованы с использованием ящиков разных размеров и подходящих автоматических выключателей или предохранителей. переключатели нагрузки в соответствии с мощностью двигателя и требованиями защиты.
В главных и ответвительных шинах используется электролитическая медь. Соответствующие секции шин могут быть снабжены огнестойким покрытием. изоляция и термоусадочные защитные рукава.
Usune может предоставить технические характеристики, электрические чертежи, габаритные чертежи, отчеты об испытаниях и соответствующую информацию. качественная документация в соответствии с требованиями проекта.
Стандартное время выполнения заказа обычно составляет 15–20 дней, в зависимости от конфигурации, количества и требований проекта.
Усуне имеет более чем 14-летний опыт работы в производстве электрооборудования и проектной продукции. развитие. Его инженерная группа может работать с чертежами заказчика и электрическими спецификациями для разработки необходимая конфигурация шкафа.
Благодаря системам управления ISO 9001, ISO 14001 и ISO 45001, соблюдению стандартов IEC и GB, сертификации CE и регулярные заводские испытания, Usune поставляет низковольтное распределительное оборудование как для внутреннего, так и для международного рынка. проекты.
Для проекта, требующего съемного распределительного щита низкого напряжения, клиенты могут предоставить однолинейный распределительный щит. схема, номинальный ток, количество входящих и отходящих цепей, требования к компонентам и размеры шкафа. Затем Usune может подготовить соответствующую техническую конфигурацию и предложение.
