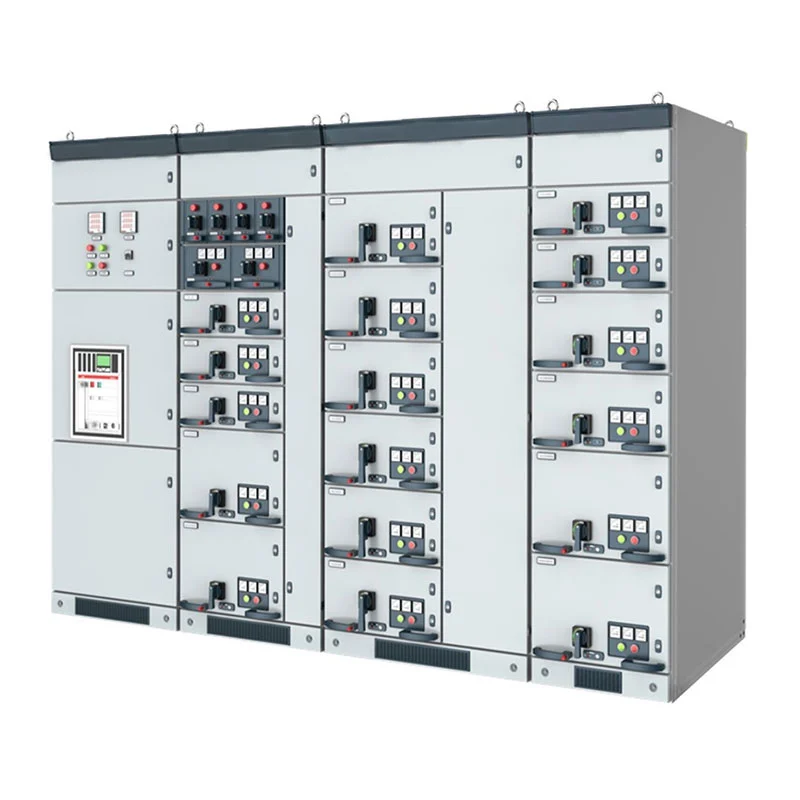

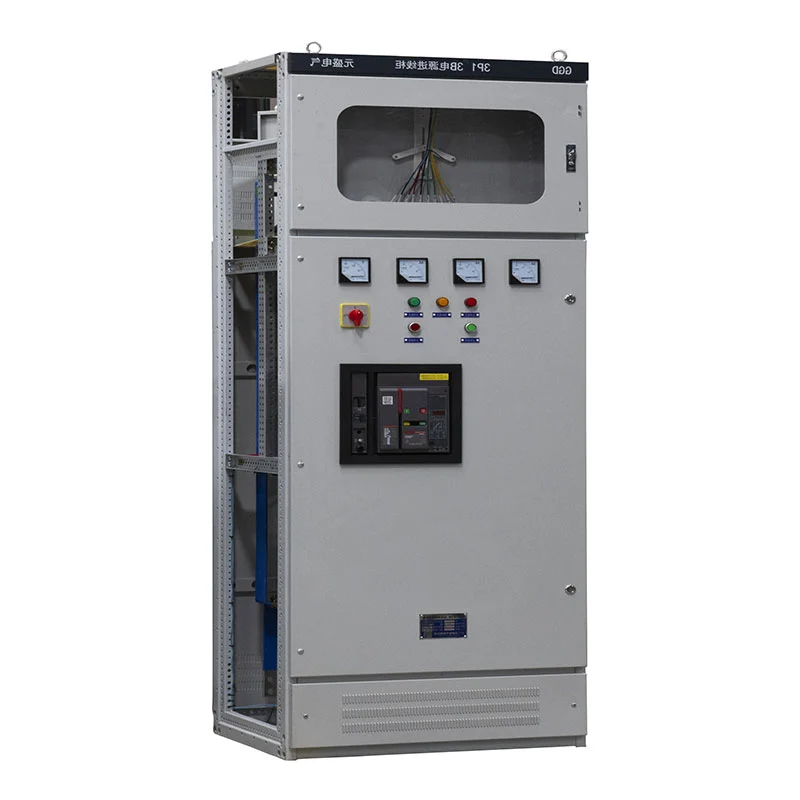

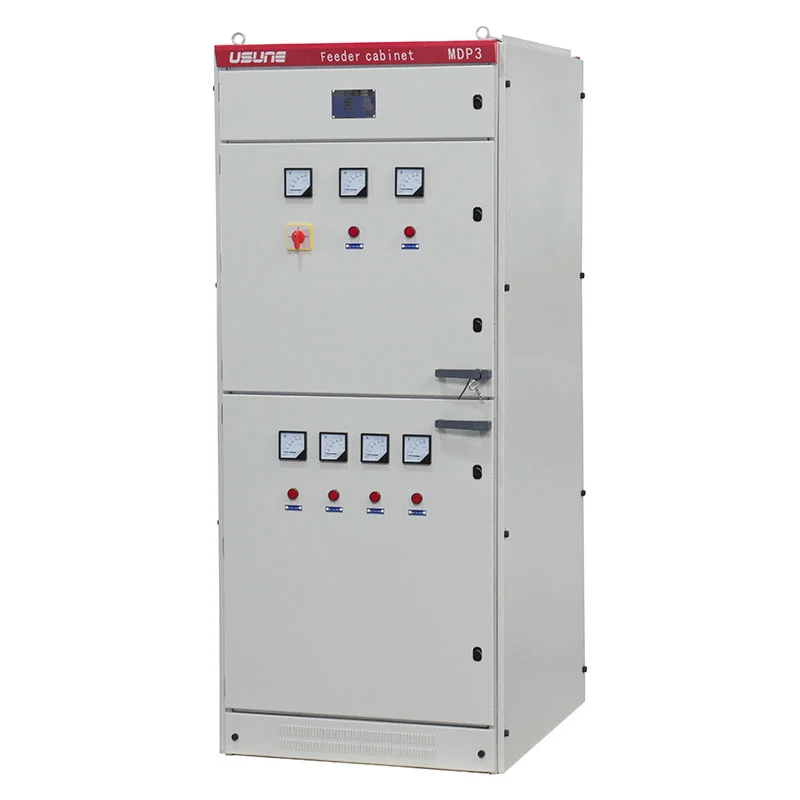

Распределительная панель низкого напряжения GGD предназначена для распределения электроэнергии внутри помещений с номинальной частотой. частотой 50 Гц и номинальным рабочим напряжением до 380/400 В. Конструкция шкафа, медные шины, цепи управления и защиты. компоненты могут быть настроены в соответствии с требованиями проекта. Решение подходит для электростанций, подстанций, заводы, горнодобывающие предприятия, коммерческие здания и другие объекты распределения электроэнергии.
Распределительная панель низкого напряжения GGD спроектирована как централизованное распределительное устройство низкого напряжения. Это может получать электроэнергию от вышестоящей системы и распределять ее по нескольким исходящим цепям для оборудования, освещение, двигатели и другие нагрузки.
Шкаф может быть организован как входной шкаф, отходящий распределительный шкаф, шкаф компенсации конденсаторов или остальные исполнения по электрической однолинейной схеме. Это упрощает интеграцию системы в различные промышленные и коммерческие распределительные сети.
Внутреннее расположение разделяет основные электрические компоненты и проводку управления в соответствии с проектом. Универсальные автоматические выключатели, автоматические выключатели в литом корпусе, миниатюрные автоматические выключатели, контакторы, реле, счетчики и другие компоненты могут быть выбраны в соответствии с требуемыми функциями схемы.
Для проектов, требующих индивидуальных марок или спецификаций компонентов, Usune может координировать выбор компонентов. с покупателем перед производством.
Каркас шкафа и перегородки изготовлены из холоднокатаной листовой стали. Толщина опорной пластины ≥2 мм, с готовыми краями, обработанными для уменьшения острых кромок во время эксплуатации и технического обслуживания.
Конструкция шкафа спроектирована таким образом, чтобы обеспечить достаточную механическую прочность для нормальной работы, позволяя при этом доступ для осмотра, проводки и замены компонентов. Передние и задние двери устроены практично. эксплуатация и техническое обслуживание.
Электролитическая медь используется для изготовления главных и ответвительных шин. Изоляционные и термоусадочные защитные материалы могут применять к системе шин для поддержания требуемых диэлектрических характеристик.
При расположении шин предусмотрена идентификация фаз, а соединения шин обрабатываются согласно ТУ. требуемый метод электрического подключения. При необходимости можно также предусмотреть гибкое шинное соединение между входящий шинный мост и главный выключатель.
В направлении сборки шкафа расположена выделенная медная шина PE. Компоненты, требующие заземления, могут быть подключается через систему PE, при этом предусмотрены заземляющие клеммы для подключения к внешней сети заземления.
В кабельном отсеке также может быть зарезервировано достаточно места для кабельных наконечников и соответствующей установки трансформатора тока. согласно чертежу проекта.
Вводные шкафы могут быть оснащены универсальными автоматическими выключателями и соответствующими функциями защиты. Поставляемая конфигурация может включать в себя автоматические выключатели с электрическим приводом и защитой от пониженного напряжения. Функции задержки времени в соответствии с электрической схемой.
Конфигурация защиты и управления определяется требованиями проекта, а не ограничивается одной фиксированная комбинация компонентов.
Отходящие цепи могут быть рассчитаны на различные нагрузки и требования к распределению. Автоматические выключатели, контакторы, тепловые реле и клеммные колодки могут быть выбраны в соответствии с номинальным током и требованиями управления каждого кормушка.
Компоновка шкафа обеспечивает четкую идентификацию цепей: номера устройств и метки проводов расположены для облегчения осмотр и техническое обслуживание.
Для двигателей в шкаф можно интегрировать схемы управления двигателем с соответствующей коммутацией и защитой. компоненты. Световые индикаторы запуска/остановки и обозначения цепей могут быть расположены на панели шкафа для облегчения работы. операторы быстро идентифицируют отдельные цепи двигателя.
Вторичные цепи управления подключаются согласно утвержденным электрическим схемам. Гибкие проводники организованными пучками с соответствующей изоляцией и рукавами, используемыми там, где проводка проходит через подвижные или места, подвергающиеся механическому воздействию.
Ориентировочные сечения включают 1,5 мм² для цепей управления и переменного напряжения и 2,5 мм² для цепей переменного тока. в зависимости от окончательного электрического проекта.
В клеммных колодках используются огнестойкие компоненты, а проводники идентифицируются по нумерации цепей или направление проводника показано на рисунках. Внутренние этикетки, написанные от руки, избегаются; номера цепей и оборудование Идентификационные данные напечатаны или проштампованы методом горячего тиснения для более четкого долгосрочного обслуживания.
Распределительная панель низкого напряжения GGD разработана с учетом следующих эталонных параметров:
| Элемент | Спецификация |
| Тип продукта | Распределительная панель низкого напряжения GGD |
| Номинальное напряжение | 0,4 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток | До 3150А |
| Степень защиты | IP23 |
| Установка | Крытый |
| Уровень загрязнения | Уровень 3 |
| Высота | ≤1000 м |
| Температура окружающей среды | от -10°С до +40°С |
| Среднесуточная относительная влажность | ≤95% |
| Среднемесячная относительная влажность | ≤90% |
| Сейсмическая интенсивность | До 8-й магнитуды |
Окончательные электрические параметры, размеры шкафа и выбор компонентов определяются согласно утвержденному Технический чертеж и требования к проекту.
| Модель | Номинальное напряжение (В) | Номинальный ток (А) | Номинальный ток отключения при коротком замыкании (КА) | Номинальный кратковременно выдерживаемый ток (1 с) (кА) | Номинальный пиковый выдерживаемый ток (кА) | |
| ГГД1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| ГГД2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| ГГД3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

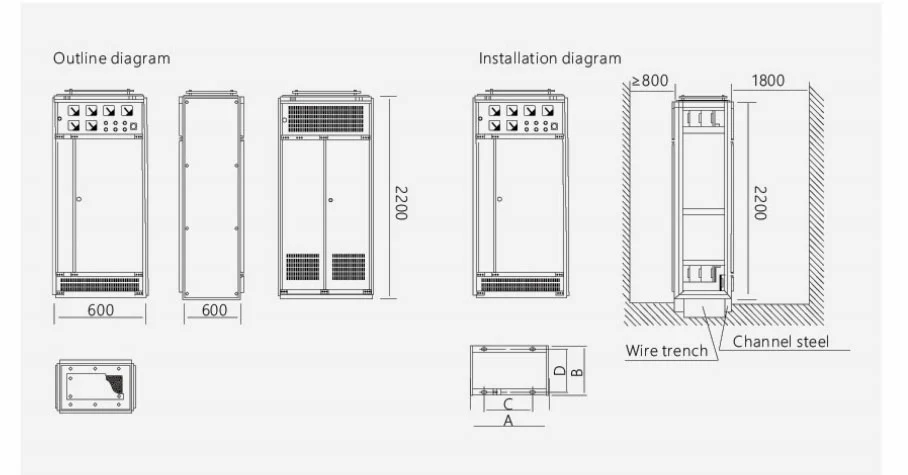

| Код продукта | A | B | C | D |
| ГГД06 | 600 | 600 | 450 | 556 |
| ГГД06А | 600 | 800 | 450 | 756 |
| ГГД08 | 800 | 600 | 650 | 556 |
| ГГД08А | 800 | 800 | 650 | 756 |
| ГГД10А | 1000 | 600 | 850 | 556 |
| ГГД10А | 1000 | 800 | 850 | 756 |
| ГГД12 | 1200 | 800 | 1050 | 756 |
На заводах, в мастерских и горнодобывающих предприятиях распределительная панель низкого напряжения GGD может служить центральным распределительным щитом. распределительный пункт производственного оборудования, двигателей, освещения и вспомогательных систем.
Шкаф можно сконфигурировать для распределительных сетей коммерческих и высотных зданий, где имеется несколько исходящих цепи требуют централизованной защиты, измерения и контроля.
Электростанции и подстанции могут использовать оборудование для распределения низковольтной электроэнергии собственных нужд и сбыта. электрические системы, внутренняя конфигурация которых адаптирована к однолинейной схеме проекта.
Оборудование предназначено для установки внутри помещений. Ориентировочная рабочая температура составляет от -10°C до +40°C, при этом высота до 1000м.
Окружающая среда не должна подвергаться сильной вибрации, ударам и коррозии. Когда особенный существуют экологические требования, технические условия могут быть обсуждены между Usune и покупателем до производство.
При монтаже наклон оборудования к вертикальной плоскости не должен превышать 5°. Правильная установка помогает поддерживать выравнивание шкафа, работу дверей и надежность электрического соединения.
Проектирование и производство распределительной панели низкого напряжения GGD соответствует применяемым низковольтным распределительным устройствам. требованиям, включая соответствующие стандарты GB и IEC. Поставляемое оборудование может быть изготовлено по новейшие применимые проектные спецификации и утвержденная техническая документация.
Ключевые эталонные стандарты включают GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 и другие применимые электрические стандарты. стандарты, предусмотренные проектом.
Производство и управление качеством Usune поддерживаются системами ISO 9001, ISO 14001 и ISO 45001. Электротехническая продукция также может поставляться с сертификацией CE вместе с соответствующей документацией по испытаниям согласно в конфигурацию продукта.
| Элемент сравнения | Распределительная панель низкого напряжения GGD | Выкатное распределительное устройство | Распределительный шкаф фиксированного типа |
| Основная цель | Распределение, управление и защита низковольтной электроэнергии | Частое переключение цепей и техническое обслуживание. | Базовое распределение мощности |
| Типичное напряжение | 0,4 кВ | Низкое/среднее напряжение в зависимости от конфигурации | Низкое напряжение |
| Структура кабинета | Стационарный модульный шкаф | Выдвижная конструкция ящика/тележки | Фиксированная установка |
| Доступ к цепи | Техническое обслуживание передней и задней части в зависимости от конструкции | Быстрый вывод функциональных блоков | Обычный доступ для обслуживания |
| Гибкость конфигурации | Высокий | Очень высокий | Умеренный |
| Шинная система | Медные главные и ответвительные шины | Секционное расположение шинопровода | Медные или алюминиевые шины |
| Подходящие нагрузки | Питатели, двигатели, освещение, вспомогательные системы | Несколько фидеров и цепей управления двигателем | Общие распределительные нагрузки |
| Подход к техническому обслуживанию | Проверка и замена на уровне компонентов | Вывод функционального блока на техническое обслуживание | Обслуживание на уровне компонентов |
| Настройка проекта | Однолинейная схема и настройка на основе компонентов | Настройка конфигурации ящика | Базовая настройка конфигурации |
| Типичные применения | Заводы, подстанции, электростанции, здания | Промышленное распределение и управление двигателями | Коммерческая и универсальная дистрибуция |
Распределительная панель низкого напряжения GGD особенно подходит, когда проект требует надежной централизованной системы распределения электроэнергии. распределительный шкаф с четкой внутренней структурой, медной шинной системой и гибким выбором ввода, исходящие и управляющие цепи.
Для проектов, где быстрая замена отдельных функциональных блоков является основным требованием, выдвижной конфигурация может быть более подходящей. Для более простых распределительных сетей с меньшим количеством схемных изменений используются сети фиксированного типа. кабинет может предоставить более простое решение.
Usune может выбрать конструкцию шкафа, автоматические выключатели, расположение шин, компоненты управления и внутреннюю проводку. согласно однолинейной схеме проекта и техническим требованиям.
Панель распределения электроэнергии низкого напряжения GGD использовалась в проекте запуска ракеты Cas-space. демонстрация его применения в проектной среде, где структурированные низковольтные распределительные и электрические сети надежность оборудования имеет большое значение.
Zhejiang Usune Electric Co., Ltd. имеет более чем 14-летний опыт работы в области электрооборудования при поддержке опытной командой исследований и разработок, способной разрабатывать конфигурации в соответствии с требованиями конкретного проекта.
От электрических компонентов и изготовления шкафов до внутренней проводки и окончательной проверки Usune применяет контролируемые процедуры контроля производства и качества. Стандартный срок изготовления составляет примерно 15–20 дней, в зависимости от от конфигурации и количества заказа.
Для проектов, требующих специальных автоматических выключателей, компонентов управления, размеров шкафа, расположения шин или конфигурации проводки, Usune может разработать оборудование на основе однолинейной схемы покупателя и технических характеристик. спецификации.
Стандартное номинальное напряжение составляет 0,4 кВ при номинальной частоте 50 Гц. Конечные параметры зависят от проекта дизайн.
Поставляемая конфигурация может достигать 3150 А в зависимости от выбранного автоматического выключателя, шины и общей электрической схемы. дизайн.
Да. Размеры шкафа, электрические компоненты, входные и выходные цепи, функции управления, шинопровод Расположение и другие детали могут быть настроены в соответствии с утвержденными чертежами.
Конфигурация может включать универсальные автоматические выключатели, автоматические выключатели в литом корпусе, миниатюрные автоматические выключатели, контакторы, тепловые реле, счетчики и другие комплектующие согласно требованиям проекта.
Обычный период производства составляет примерно 15–20 дней, в зависимости от количества и технической конфигурации.
Да. Usune может обеспечить настройку OEM и на основе проекта, включая указанные конфигурации компонентов и клиентские требования.
Компоненты и собранные шкафы проверяются во время производства, после чего проводятся плановые проверки и испытания, прежде чем отгрузка. Соответствующая испытательная документация может быть предоставлена в соответствии с требованиями проекта.
