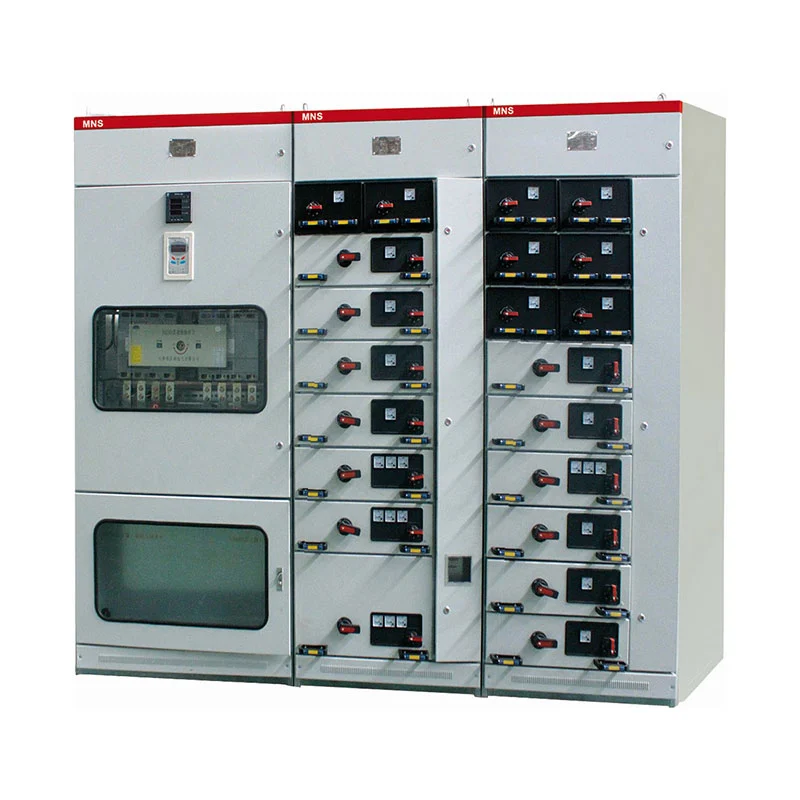

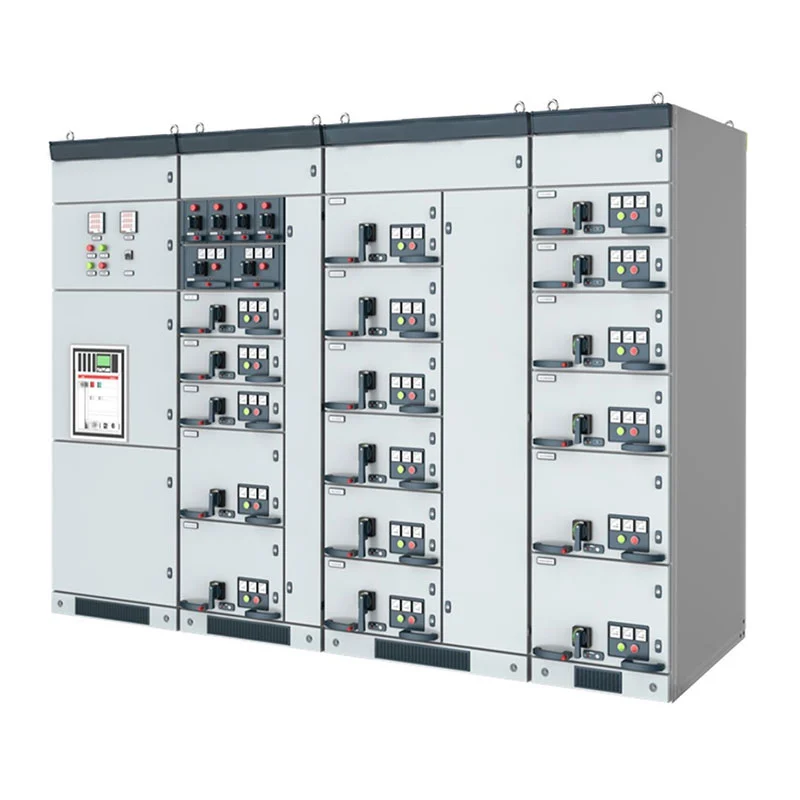

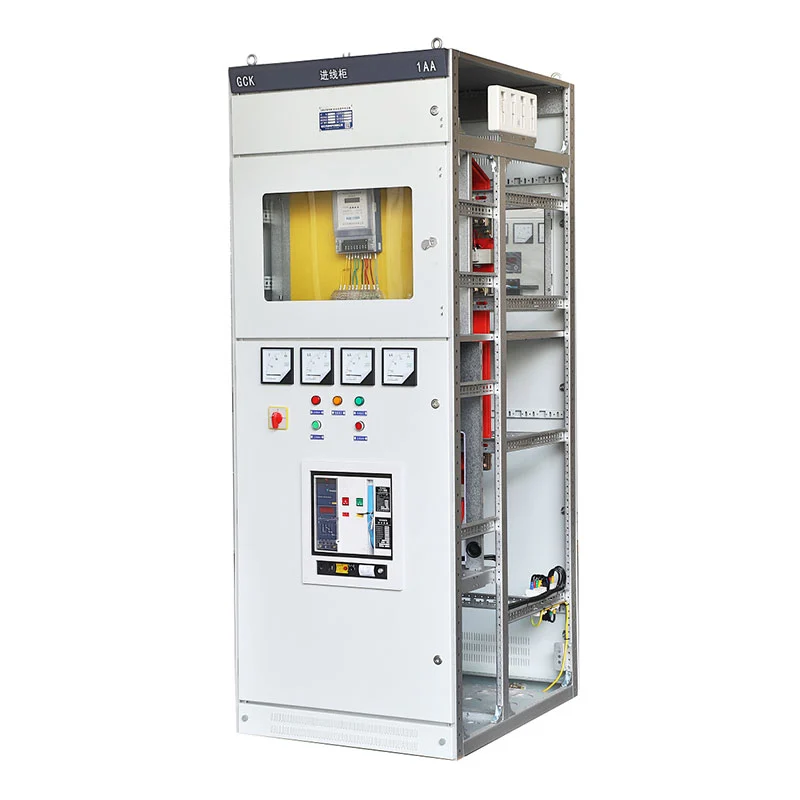

Выдвижная панель распределительного устройства низкого напряжения

Выдвижная панель распределительного устройства низкого напряжения особенно подходит для проектов, в которых используются несколько типов электрических сетей. нагрузками необходимо управлять из одной централизованной низковольтной распределительной системы. Вместо использования одного фиксированного Компоновка шкафа может быть оснащена блоками распределения мощности, блоками управления двигателями и коэффициентом мощности. Компенсационные функции согласно электрической схеме заказчика.

Конфигурация системы

Большая низковольтная электрическая система обычно содержит различные типы нагрузок. Производственное оборудование, двигатели, освещение, вспомогательное оборудование и реактивные нагрузки могут потребовать различных мер защиты и управления.

Таким образом, модульное распределительное устройство Usune можно сконфигурировать в соответствии с функцией каждой цепи. Типичная система может включать в себя центр распределения электроэнергии (ПК) для входящей и исходящей мощности, центр управления двигателем (MCC) для двигателя фидеры и компенсационный шкаф управления реактивной мощностью.

Такая конфигурация позволяет инженерам-электрикам разрабатывать распределительный щит с учетом фактической структуры нагрузки электросети. проект.

Распределение мощности

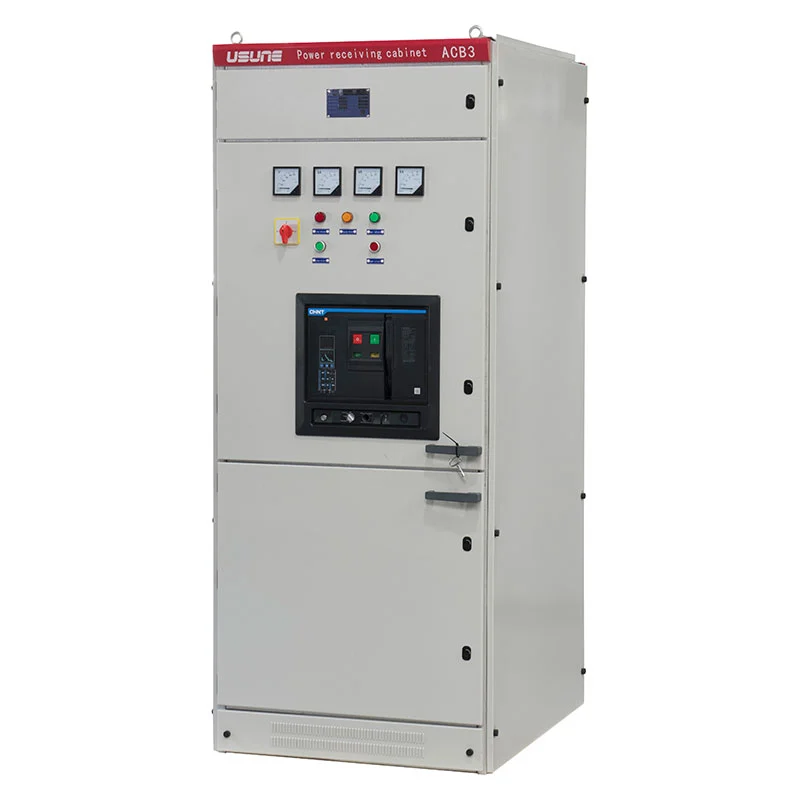

Шкаф ПК предназначен для приемной и распределительной стороны низковольтной системы.

В зависимости от требуемых электрических параметров в шкафу можно разместить схемы серий Emax, MT, 3WN, AH, ME. выключатели и другие совместимые компоненты в соответствии с утвержденной конструкцией.

Распределительная секция может использоваться для снабжения последующих производственных линий, трансформаторов, вспомогательного оборудования, системы здания и другие электрические нагрузки.

В проектах с несколькими фидерами каждая цепь может быть организована в соответствии с ее номинальным током и защитой. требованиям, что упрощает организацию всей дистрибьюторской сети.

Управление двигателем

Моторные нагрузки часто являются одним из крупнейших компонентов промышленных электрических систем. Насосы, вентиляторы, компрессоры, конвейеры, станки и производственное оборудование могут потребовать выделенных цепей двигателя.

В конфигурации MCC используются большие и малые выдвижные ящики для удовлетворения различных требований к фидеру двигателя. Главный В коммутационном устройстве для каждой цепи может использоваться автоматический выключатель в литом корпусе с высокой отключающей способностью или вращающаяся нагрузка. выключатель с предохранителем.

Такое расположение позволяет группировать цепи двигателя отдельно от общих цепей распределения электроэнергии. поддержание централизованного управления электросистемой.

Контроль коэффициента мощности

Промышленным объектам с большим количеством двигателей и индуктивных нагрузок может потребоваться компенсация реактивной мощности.

Usune может настроить секцию компенсации с использованием функций ручной, автоматической или удаленной компенсации коэффициента мощности. Соответствующий метод управления может быть выбран в соответствии с системой электрического управления заказчика.

Отделив компенсационное оборудование от общих распределительных и моторных цепей, можно улучшить компоновку шкафа. соответствуют общей стратегии управления питанием заказчика.

Модульная конструкция

Основная ценность выкатной низковольтной системы – это не просто сама конструкция шкафа, а возможность организовывать различные электрические функции в рамках одной согласованной системы.

Конфигурация ПК

Секция ПК обрабатывает поступающую электроэнергию и распределяет ее по последующим фидерам. Его конфигурация выключателя выбирается в соответствии с требованиями тока и защиты системы.

Конфигурация Центра клиентов

Раздел MCC посвящен схемам, связанным с двигателем. Различные размеры ящиков могут быть расположены в зависимости от двигателя. номиналы и количество фидеров.

Конфигурация компенсации

Секция компенсации управляет реактивной мощностью и может быть настроена для ручного, автоматического или дистанционного управления.

Эти три функциональные зоны могут быть спроектированы отдельно или интегрированы в один низковольтный распределительный щит в соответствии с требованиями заказчика. требованиям проекта.

Выбор на основе нагрузки

Выбор НКУ следует начинать с электрических нагрузок, а не шкафа. внешний вид.

Для проекта распределения электроэнергии инженерам обычно необходимо подтвердить входное напряжение, номинальный ток, количество исходящие фидеры, уровень короткого замыкания, мощность двигателя и требования к будущему расширению.

Для мотороемких объектов количество и мощность двигателей становятся важными факторами при определении MCC. конфигурация.

Если реактивные нагрузки значительны, необходимо также определить требуемую компенсационную способность и метод управления. считается.

Такой подход, основанный на нагрузке, помогает гарантировать, что окончательная конфигурация распределительного устройства соответствует фактической рабочей нагрузке. характеристики объекта.

Приложения

Выдвижная панель распределительного устройства низкого напряжения может быть сконфигурирована для различных отраслей промышленности и электрических сред. в соответствии с требуемыми функциями распределения.

Промышленное производство

Заводы могут использовать конфигурации ПК и MCC для распределения энергии между производственным оборудованием, двигателями, вспомогательными системами, и технологическое оборудование.

Нефтехимические предприятия

Нефтехимические заводы обычно имеют множество систем с приводом от двигателя, таких как насосы, вентиляторы и компрессоры. Отдельный Схемы управления двигателем могут быть расположены внутри секции MCC.

Металлургические заводы

Сталелитейные и металлургические предприятия часто содержат мощные двигатели и несколько производственных линий. Модульный Распределение позволяет управлять различными нагрузками через выделенные фидерные цепи.

Транспортные средства

Транспортная инфраструктура может использовать централизованное низковольтное распределение для электропитания оборудования, вспомогательных систем, вентиляционного оборудования и других электрических нагрузок.

Коммерческие здания

В высотных зданиях и жилых комплексах можно использовать низковольтные распределительные шкафы для централизованного питания. управление и поставка электрооборудования.

Энергетические проекты

Объекты, связанные с энергетикой, могут сочетать в себе входящие распределительные, отходящие фидеры, цепи двигателя и реактивную мощность. компенсация в рамках интегрированной низковольтной системы.

Условия эксплуатации

Стандартное оборудование рассчитано на температуру окружающей среды от -5°C до +40°C, при этом средняя температура не выше +35°C в течение 24 часов.

Стандартная высота установки составляет ≤2000 м. Окружающий воздух должен быть относительно чистым и подходящим для следует принять меры в тех случаях, когда колебания влажности и температуры могут вызвать конденсацию.

При транспортировке и хранении допустимый диапазон температур от -25°С до +55°С, при кратковременном воздействии до +70°С не более 24 часов.

Если оборудование требуется для морских нефтяных платформ, атомных электростанций или других особых условий, Условия эксплуатации должны быть согласованы между Usune и заказчиком отдельно.

Технические характеристики

Окончательные электрические параметры должны быть подтверждены в соответствии с однолинейной схемой заказчика, перечнем нагрузок, требования к защите и условия установки.

Инженерные соображения

Для групп закупок подбор шкафа НКУ только по номинальным напряжению и току может оказаться невозможным. быть достаточным.

Количество отходящих цепей, количество фидеров двигателя, номинальные характеристики отдельных двигателей, требования к короткому замыканию, входная мощность и требования к компенсации могут повлиять на окончательную конфигурацию шкафа.

Usune может просмотреть электрические требования клиента и порекомендовать подходящую комбинацию ПК, MCC и компенсационные функции.

Этот подход особенно полезен для промышленных проектов, где распределительный щит должен вмещать несколько типов электрических нагрузок, а не служить только обычным распределительным шкафом.

Ссылка на проект

Проект запуска ракеты Cas-space

Проект запуска ракеты Cas-space является одним из проектов, связанных с электрооборудованием Usune.

Ракетные комплексы содержат сложные обеспечивающие электрические системы и требуют организованного распределения электроэнергии для оборудование, вспомогательные объекты, системы управления и нагрузки на инфраструктуру.

В такой среде система распределения электроэнергии должна учитывать различные характеристики нагрузки, в то время как поддержание четкой организации контура. Низковольтное распределительное устройство Usune было применено в рамках проекта. расстановка электрооборудования.

Проект демонстрирует применение электрооборудования Usune в специализированной инфраструктуре, где энергоснабжение Требования к распределению выходят за рамки обычных коммерческих или промышленных зданий.

Выбор продукта

Прежде чем заказывать панель выкатного распределительного устройства низкого напряжения, клиенты обычно должны предоставить следующий проект: информация:

Предоставление этих деталей на этапе предложения позволяет Usune разработать более точную конфигурацию распределительного устройства и сократить ненужные изменения во время производства.

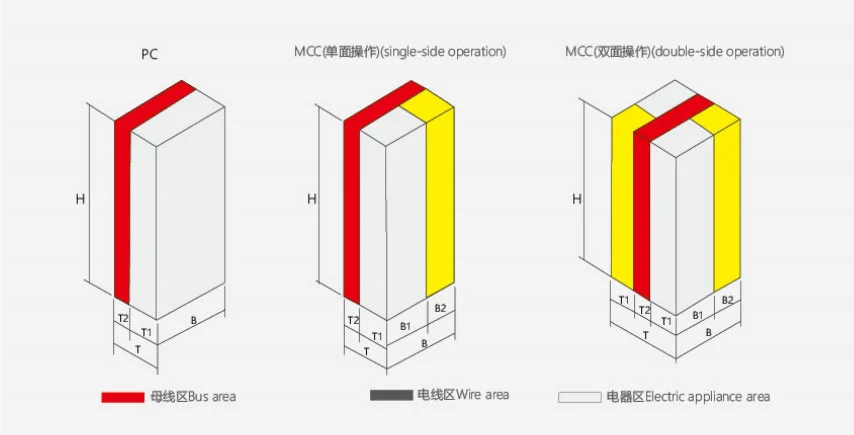

Внешний размер продукта

Шкаф центра распределения электроэнергии (ПК)

B Шкаф центра управления двигателем (MCC)

Управление качеством

Usune управляет своими производственными процессами и процессами управления качеством в соответствии со стандартами ISO 9001, ISO 14001 и ISO 45001.

Продукты разрабатываются и производятся с соблюдением применимых стандартов IEC и GB. Сертификация CE доступны для соответствующих конфигураций продукта и целевых рынков.

Заводская проверка охватывает установку компонентов, сборку шкафа, электрические соединения, функциональные механизмы, и плановые испытания перед отправкой.

Соответствующая техническая документация и протоколы испытаний могут быть предоставлены в соответствии с требованиями проекта.

Часто задаваемые вопросы

Каково номинальное напряжение системы?

Оборудование предназначено для систем переменного тока с номинальным рабочим напряжением 660В и ниже.

Какие функции можно интегрировать?

Система может интегрировать функции распределения мощности, управления двигателем и автоматической компенсации коэффициента мощности.

Что такое компьютерный шкаф?

Шкаф ПК в основном используется для приема и распределения электроэнергии. Его можно настроить с помощью подходящей схемы выключатели в соответствии с системными требованиями.

Что такое шкаф MCC?

Шкаф MCC предназначен для централизованного управления и защиты нескольких цепей двигателя. Он может использовать большие и небольшие конфигурации ящиков.

Можно ли настроить оборудование?

Да. Usune может сконфигурировать шкаф в соответствии с однолинейной схемой клиента, списком нагрузок, номиналами двигателя, количество фидера и компенсационные требования.

Каким стандартам следует Usune?

Usune работает в соответствии с системами управления ISO 9001, ISO 14001 и ISO 45001. Продукты разработаны в соответствии с применимые стандарты IEC и GB, а для применимых конфигураций доступна сертификация CE.

Могут ли поддерживаться специальные операционные среды?

Особые условия, такие как морские платформы и объекты атомной энергетики, требуют отдельной технической оценки. и соглашение перед производством.

Какая информация необходима для предложения?

Клиентам рекомендуется предоставить напряжение системы, входящий ток, количество фидеров, информацию о двигателе, уровень короткого замыкания, требования к компенсации, однолинейная схема и условия установки.

Предоставляет ли Usune отчеты об испытаниях?

Да. Перед отправкой проводятся заводская проверка и плановые испытания, а соответствующие отчеты об испытаниях могут быть предоставлены. предоставляется в соответствии с требованиями проекта.

Возможность поставки Усуне

Usune специализируется на низковольтном электрооборудовании и предоставляет проектно-ориентированные конфигурации распределительных устройств для промышленные, коммерческие, энергетические, транспортные и специализированные инфраструктурные приложения.

Для клиентов, приобретающих выдвижную панель распределительного устройства низкого напряжения, Usune может оказать поддержку в этом процессе от электрических подтверждение параметров и конфигурация шкафа для проверки производства и документации по отгрузке, обеспечивая практическое решение, основанное на реальной электрической системе, а не на использовании одной и той же конфигурации для каждого проекта.
