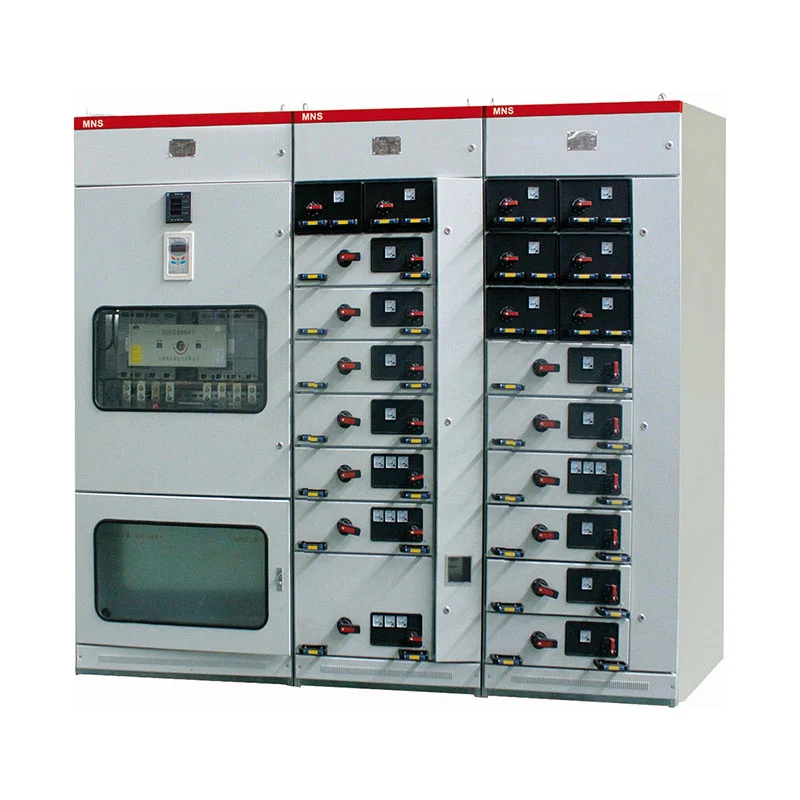

Шкаф распределительного устройства низковольтного выдвижного типа предназначен для систем переменного тока частотой 50–60 Гц с номинальным рабочим напряжением до 660 В. можно настроить для распределения мощности, управления двигателем и компенсации коэффициента мощности. Он подходит для промышленные предприятия, энергетические объекты, нефтехимические проекты, транспортная инфраструктура, коммерческие здания, и другие низковольтные электрические системы.
В обычном стационарном распределительном шкафу электрические цепи относительно зависят от всего шкафа. аранжировка. Если на объекте имеется много независимых потребителей, это может усложнить управление цепями и будущее. модификация более сложная.
Конфигурация выдвижного типа разделяет электрические функции на отдельные блоки. Каждый ящик может соответствовать конкретного фидера, двигателя или электрической нагрузки, что позволяет организовать весь шкаф в соответствии с фактическими структура распределения.
Для заводов и крупных объектов это означает, что распределительное устройство можно планировать с учетом электрической нагрузки, а не с учетом электрической нагрузки. просто вокруг физических размеров шкафа.
Структура ящика позволяет назначать различные схемы отдельным функциональным блокам.
Например, производственный объект может иметь независимые цепи для двигателей конвейеров, насосов, вентиляторов, вспомогательных систем. машинное оборудование, освещение и общее распределение электроэнергии. Эти схемы могут быть организованы в соответствии с их индивидуальными потребностями. электрические требования.
Эта структура помогает операторам определить взаимосвязь между каждой цепью и подключенным к ней оборудованием. особенно ценен в больших электротехнических помещениях с многочисленными отходящими фидерами.
Не каждая электрическая нагрузка имеет одинаковую потребность в мощности. Небольшой вспомогательный двигатель и мощный производственный двигатель. могут потребоваться другие схемы переключения и защиты.
Таким образом, в шкафу распределительного устройства низковольтного выдвижного типа можно использовать большие и малые ящики для разных цепей. требования. Конфигурацию ящика можно определить в зависимости от мощности двигателя, мощности питателя и количества цепей в рамках проекта.
Это дает инженерам-электрикам большую свободу при подготовке компоновки шкафа.
На промышленных объектах управление двигателем может составлять значительную долю низковольтных электрических сетей. система.
Конфигурация MCC состоит из больших и малых ящиков, при этом главное коммутационное устройство каждой цепи использует автоматический выключатель в литом корпусе с высокой отключающей способностью или поворотный выключатель нагрузки с предохранителем.
Такое расположение может быть применено к контурам, обслуживающим насосы, компрессоры, вентиляторы, конвейеры, производственное оборудование и т.д. другая мототехника.
Разделение этих цепей двигателя на отдельные функциональные блоки также помогает упростить электрическую связь. между отдельными двигателями и соответствующими фидерами.
Шкаф центра распределения электроэнергии используется там, где поступающую электроэнергию необходимо разделить между несколькими нижестоящие цепи.
В конфигурации ПК можно использовать автоматические выключатели серий Emax, MT, 3WN, AH и ME, в зависимости от утвержденного электрический дизайн.
При выборе следует учитывать номинальный ток, устойчивость к короткому замыканию, характеристики фидера, координацию защиты, и требования к подключаемому оборудованию.
Промышленные системы с тяжелыми двигателями могут генерировать значительную потребность в реактивной мощности. Для таких установок коэффициент мощности компенсация может являться частью конструкции низковольтной электрической системы.
Компенсационный шкаф можно настроить на ручную, автоматическую или дистанционную компенсацию коэффициента мощности.
Его конфигурация может быть определена в соответствии с характеристиками нагрузки и электрическим управлением клиента. требований, а не использовать один и тот же механизм компенсации для каждого проекта.
Оборудование может быть адаптировано к электрическим системам с различной структурой нагрузки.
Заводы с несколькими производственными линиями могут использовать отдельные выдвижные ящики для двигателей, вспомогательного оборудования и общего оборудования. силовые цепи.
Насосы, компрессоры, вентиляторы и другое технологическое оборудование можно подключить через специальные цепи управления двигателями.
Крупные производственные объекты могут использовать централизованное низковольтное распределение для нескольких мощного оборудования и электродвигателей. кормушки.
Железнодорожные объекты, терминалы и вспомогательная инфраструктура могут использовать шкаф для распределения питания оборудования и вспомогательные электрические системы.
Коммерческие и жилые здания могут организовать несколько низковольтных фидеров в рамках централизованного распределения. система.
Электростанции и энергетические проекты могут настраивать функции распределения, управления двигателем и компенсации в соответствии с их вспомогательные электрические нагрузки.
| Элемент | Спецификация |
| Тип продукта | Низковольтное распределительное устройство выдвижного типа |
| Номинальное рабочее напряжение | ≤660 В |
| Номинальная частота | 50 Гц/60 Гц |
| Основные функции | Распределение мощности/управление двигателем/компенсация коэффициента мощности |
| Конфигурация ПК | Автоматические выключатели серии Emax / MT / 3WN / AH / ME |
| Конфигурация Центра клиентов | Большие и маленькие ящики |
| Главное переключение MCC | Автоматический выключатель высокого напряжения/поворотный выключатель нагрузки с предохранителем |
| Компенсация | Ручной/автоматический/дистанционный |
| Стандартная высота | ≤2000м |
| Температура окружающей среды | от -5°С до +40°С |
| Средняя 24-часовая температура | ≤+35°С |
| Транспорт и хранение | от -25°С до +55°С |
| Кратковременная температура | До +70°C в течение ≤24 часов |
| Применимая частота | переменный ток 50–60 Гц |
Стандартная рабочая среда должна иметь температуру окружающей среды от -5°C до +40°C со средней температурой. температура в течение 24 часов не превышает +35°С.
При максимальной температуре окружающей среды +40°С относительная влажность не должна превышать 50%. Более высокая влажность может быть приемлемой. при более низких температурах, например до 90% при +20°C. Следует учитывать колебания температуры, поскольку конденсация может произойти.
Стандартная высота составляет ≤2000 м.
При транспортировке и хранении оборудование выдерживает температуру от -25°С до +55°С, при кратковременном воздействие до +70°С на срок не более 24 часов.
Специальные применения, включая морские нефтяные буровые платформы и атомные электростанции, требуют отдельного технического оценка и соглашение между производителем и конечным пользователем.
Проект запуска ракеты Cas-space является эталоном инженерного электрооборудования Usune.
Инфраструктура запуска ракет содержит различные вспомогательные электрические нагрузки, в том числе системы оборудования, вспомогательные объекты и инфраструктурные услуги. Такие объекты требуют четкой организации цепей и надежности. распределение электроэнергии для поддержки различных операционных зон.
Оборудование Usune было применено в составе электросистемы проекта, что дало практический опыт поставок распределительное устройство для специализированной инфраструктуры.
Проект также демонстрирует важность адаптации конфигурации шкафа к реальной электрической архитектуре. объекта, а не полагаться на единообразную схему.
Система производства и управления Usune поддерживается стандартами ISO 9001, ISO 14001 и ISO 45001.
Оборудование изготовлено в соответствии с применимыми требованиями IEC и GB, включая GB 7251.1, JB/T 9961 и соответствующие международные требования к низковольтным распределительным устройствам и устройствам управления.
Перед отправкой готовый шкаф проходит заводской контроль и регламентные испытания. Соответствующие протоколы испытаний и Техническая документация может быть предоставлена в соответствии с требованиями проекта.
Для отделов закупок наиболее важным шагом является подтверждение электрической конфигурации перед производством.
Шкаф распределительного устройства выдвижного типа низкого напряжения следует выбирать в соответствии с фактическим списком нагрузок, а не только номинальное напряжение шкафа.
Усуне рекомендует подтвердить:
| Информация о клиенте | Почему это важно |
| Системное напряжение | Определяет базовый электрический проект |
| Входящий ток | Определяет входную мощность |
| Количество питателей | Определяет количество ящиков |
| Количество двигателей | Определяет требования MCC |
| Номинальные характеристики двигателей | Определяет выбор ящика и переключателя |
| Уровень короткого замыкания | Определяет требования к защите |
| Требование о компенсации | Определяет компенсационную способность |
| Среда установки | Подтверждает условия эксплуатации |
| Однолинейная схема | Поддерживает окончательную конфигурацию шкафа |
Предоставление этих данных на этапе предложения позволяет Usune подготовить конфигурацию, которая лучше соответствует фактическая электрическая система клиента.
| Нет. | Предметы | Единица | Блок выключателя нагрузки | комбинированный блок | Блок автоматического выключателя | |
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря | |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 | |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 | |
| 4 | Номинальный уровень изоляции | 1мин Частота выдерживаемого давления | кВ | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Световой импульс выдерживал напряжение | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 | |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 | |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 | |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 | |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— | |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— | |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 | |
| 12 | Механическая жизнь | выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Разъединитель/заземляющий выключатель | 5000 | 5000 | 5000 | |||
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 | |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 | |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 | |
| 16 | степень защиты IP | Кабинет | IP4X | IP4X | IP4X | |
| Бензобак | IP67 | IP67 | IP67 | |||

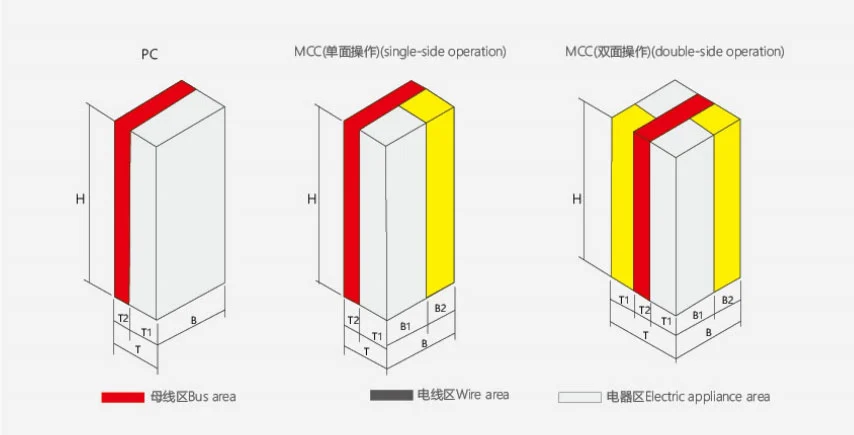

| Высота | Ширина | Глубина | Примечание | ||||
| H | B | Б1 | Б2 | T | Т1 | Т2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Одностороннее управление |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Двустороннее управление |
Шкаф собирается на заводе с использованием стандартизированных конструкций шкафов и функциональных компонентов.
Производственный процесс включает проверку компонентов, сборку конструкции, установку ящиков, электропроводку, проверка функционального блока и плановое тестирование.
Этот процесс сборки на заводе позволяет проверить окончательную конфигурацию шкафа на соответствие утвержденным стандартам. технические требования перед отправкой.
Оборудование предназначено для систем переменного тока с номинальным рабочим напряжением 660В и ниже.
Расположение ящиков позволяет организовать отдельные электрические цепи как отдельные функциональные блоки, которые можно упростить управление и настройку крупных распределительных систем.
Да. В конфигурации MCC можно использовать как большие, так и маленькие выдвижные ящики в зависимости от мощности двигателя и требований схемы.
В конфигурации ПК могут использоваться автоматические выключатели серий Emax, MT, 3WN, AH и ME в соответствии с утвержденным проектом. дизайн.
Да. Секция MCC специально разработана для нескольких цепей двигателя и может быть сконфигурирована с различными выдвижными ящиками. размеры.
Да. Функции ручной, автоматической и дистанционной компенсации можно настроить в соответствии с требованиями проекта.
Usune работает в соответствии с системами управления ISO 9001, ISO 14001 и ISO 45001. Продукция изготавливается по применимые стандарты IEC и GB, а для применимых конфигураций доступна сертификация CE.
Да. Количество ящиков, расположение цепей, выбор выключателя, конфигурация MCC и функции компенсации могут быть заданы. определяется в соответствии с электрическими требованиями заказчика.
Наиболее полезная информация включает в себя напряжение системы, входящий ток, количество фидеров, количество и номиналы двигателей. уровень короткого замыкания, требования к компенсации, условия установки и однолинейная электрическая схема.
Usune поставляет низковольтные распределительные устройства для электрических систем, где необходимо организовать несколько силовых цепей. в централизованном кабинете.
Для клиентов, приобретающих низковольтный распределительный шкаф выдвижного типа, Usune может оценить электрическую нагрузку. структуру, выберите подходящие конфигурации ящиков, согласуйте выбор компонентов, выполните полную заводскую сборку и тестирование и предоставление технической документации для сдачи проекта.
