Внутренний выключатель нагрузки

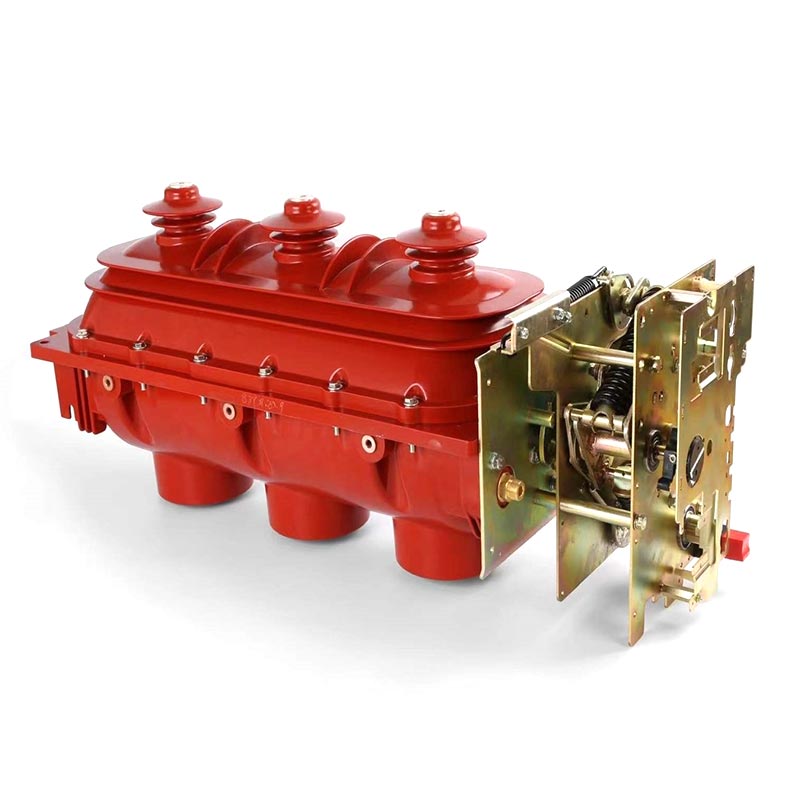

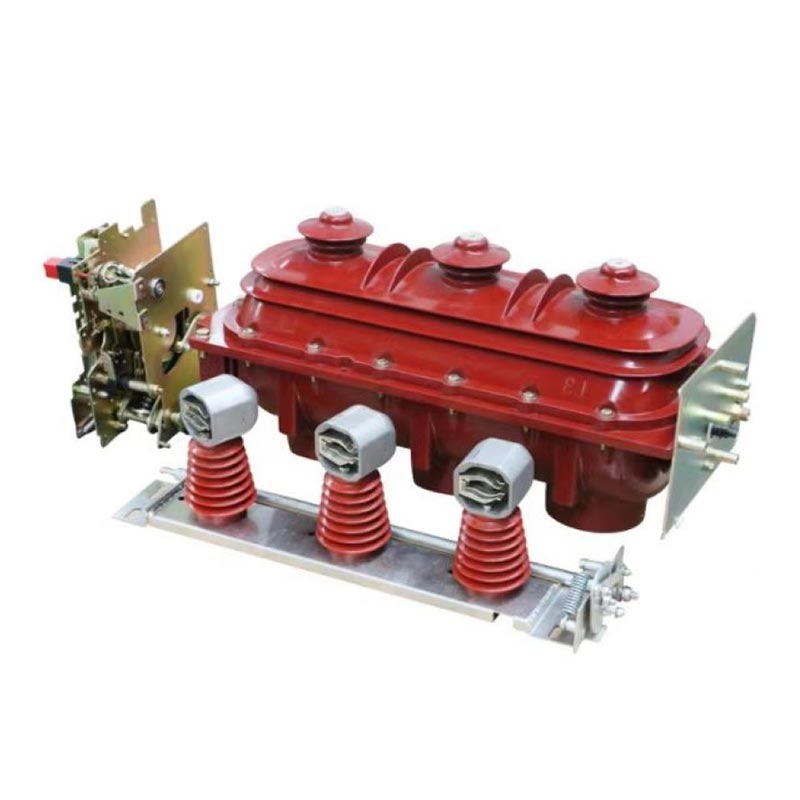

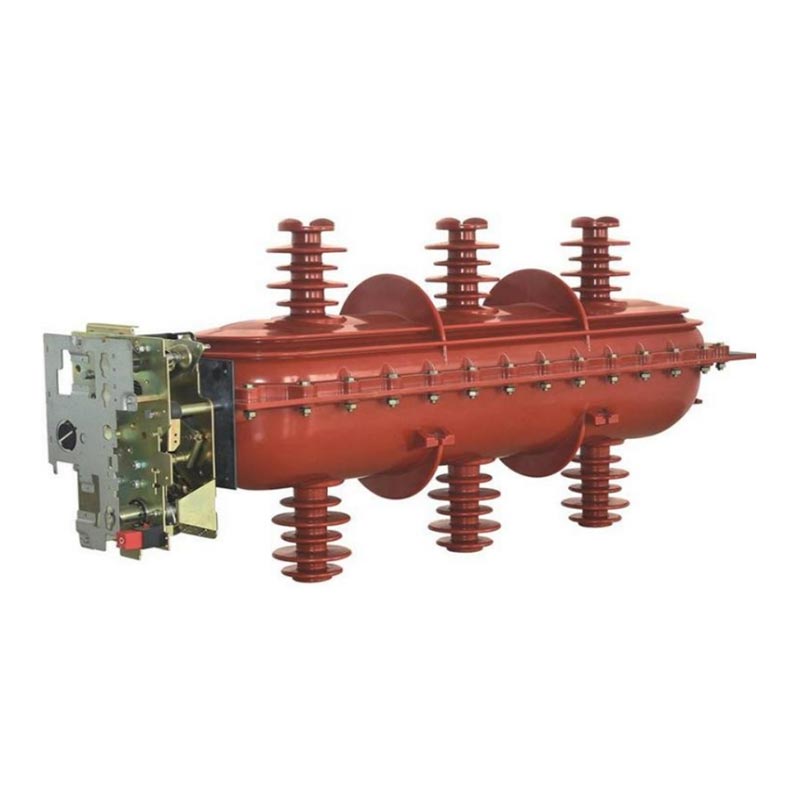

Внутренний выключатель нагрузки Usune FLN36-40.5 представляет собой основной высоковольтный электрический компонент, разработанный независимо и произведено компанией Zhejiang Usune Electric. Он специально разработан для безопасного и эффективного энергоснабжения. потребности распределения электроэнергии при номинальном напряжении 35 кВ и является ключевым элементом оборудования в современном распределении электроэнергии. системы, особенно подходящие для кольцевых сетей и систем двухрадиального электропитания, играющие жизненно важную роль в обеспечении стабильная и безопасная передача и распределение электроэнергии. Этот продукт может независимо включать и выключать токи нагрузки. и токи перегрузки, или его можно объединить последовательно с токоограничивающим предохранителем для замены автоматического выключателя. Выключатель нагрузки отвечает за переключение различных токов нагрузки, а токоограничивающий предохранитель отвечает за размыкание. сильных токов перегрузки и токов короткого замыкания, обеспечивая многоуровневую защиту энергосистемы. Это Компактная конструкция, простота установки и эксплуатация, не требующая обслуживания, делают его идеальным продуктом для городских электросетей. модернизация и оптимизация распределения электроэнергии в промышленности.

Особенности продукта

1. Структурные преимущества

Выключатель нагрузки для внутренней установки имеет трехпозиционную вращающуюся конструкцию подвижных контактов с двойным разрывом, оснащенную трехпозиционная дугогасительная камера (открыт-закрыт-заземлен), обеспечивающая плавное переключение при различных условиях эксплуатации. условий и повышения стабильности системы. Общая конструкция трехфазной установки обеспечивает хорошую синхронизацию, меньшее количество компонентов, удобный ввод в эксплуатацию и монтаж, что снижает сложность строительства на месте и техническое обслуживание.

2. Характеристики изоляции

В переключателе используется верхний и нижний литой корпус из эпоксидной смолы для герметичной сборки. Главная цепь и заземление Все контуры системы размещены внутри корпуса, эффективно изолируя внешнюю среду и предотвращая попадание пыли. и коррозия от влаги. Высокая прочность изоляции мест разрыва и большой путь утечки, а также Экран, выравнивающий напряжение на выходных клеммах, еще больше повышает надежность изоляции и соответствует требованиям жесткие требования к высоковольтным системам распределения электроэнергии.

3. Показатели безопасности

Отличные показатели безопасности. В случае возникновения внутренней дуги слабая задняя часть внешнего корпуса разорвется, и клапан сброса давления в верхней части шкафа откроется, выпустив поток воздуха под избыточным давлением. вне шкафа, что предотвращает повреждение оборудования и угрозу личной безопасности. Оборудован пятиступенчатой блокировкой. Функция принципиально исключает неправильное использование, обеспечивая безопасность операторов и оборудования.

4. Простота эксплуатации

Внутренний выключатель нагрузки поддерживает как ручной, так и электрический режимы работы, гибко адаптируясь к месту установки. требованиям, предлагая удобство и надежность. Он имеет необслуживаемую конструкцию, с длинным электрическим и механический срок службы, что снижает затраты на последующее техническое обслуживание. Распределительное устройство изготовлено полностью из алюминиево-цинкового материала. пластина, обладающая коррозионной стойкостью и высокой механической прочностью, подходящая для различных условий работы внутри помещений.

Технические преимущества

1. Высокая безопасность изоляции: использование первичной высоковольтной изоляции с высоким запасом прочности и степенью защиты IP33. степень защиты, эффективно повышает уровень безопасности изоляции передней панели управления. защита личной безопасности операторов.

2. Широкая применимость: подходит для компактных, миниатюрных и часто используемых сценариев, широко используется в городских условиях. электрические сети, промышленное и коммерческое распределение электроэнергии, а также присоединение к новым энергосистемам, удовлетворяющее разнообразные потребности в разные сценарии.

3. Интегрированная конструкция: компактная конструкция комбинированного переключателя, объединяющая функции разъединителя и заземления. сокращение занимаемого пространства для оборудования и облегчение интеграции системы распределения электроэнергии.

4. Высокая надежность: используется высоконадежный переключатель нагрузки SF6. Давление газа SF6 низкое, работа надежна и срок хранения газа может достигать 20 лет, что исключает необходимость частой пополнения запасов газа и обеспечивает длительная стабильная работа.

Технические параметры

Принцип гашения дуги

В этом выключателе нагрузки для внутреннего использования в качестве дугогасительной среды используется элегаз, который обеспечивает превосходное гашение дуги. и изоляционные характеристики. Когда переключатель прерывает ток, дуга генерируется мгновенно при разделении цепи. подвижные и неподвижные контакты. Под действием магнитного поля постоянного магнита дуга движется быстро и удлиняется, постоянно ионизируется и охлаждается газом SF6 и в конечном итоге гаснет, когда ток пересекает ноль, обеспечивая безопасное и быстрое прерывание тока.

Двойное расстояние между точками разрыва обеспечивает высокий уровень изоляции и нарушения изоляции. Использование постоянного магнита Принцип вращающейся дуги, он отличается низким энергопотреблением, сильной способностью гашения дуги и минимальный износ контактов, что эффективно продлевает срок службы выключателя.

Условия использования

Для обеспечения стабильной работы изделия при установке и использовании необходимо соблюдать следующие условия:
1. Высота над уровнем моря: Не более 1000 метров (особые требования необходимо уточнять при заказе);
2. Температура окружающей среды: -25℃～+40℃;
3. Относительная влажность: Среднесуточное значение ≤95%, среднемесячное значение ≤90%;
4. Сейсмическая интенсивность: не выше класса Б;
5. Окружающий воздух не содержит серьезных загрязнений, таких как пыль, дым, химические коррозионные вещества, горючие газы, бензин и соляной спрей.

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Практический пример применения

Являясь профессиональным производителем высоковольтного электрооборудования в Китае, Yu Shun Electric предоставила FLN36-40.5. Внутренние выключатели нагрузки для крупномасштабного проекта модернизации городской электросети в Восточном Китае. В проекте задействовано Распределительные линии 35 кВ в восьми городских районах, охватывающие жилые районы, коммерческие центры и промышленные парки, с чрезвычайно высокими требованиями к стабильности и безопасности электропитания.

До модернизации существующее распределительное устройство страдало от плохой изоляции, частого технического обслуживания и низкого уровня безопасности. необеспечение потребностей развития городских электросетей. После выбора этого продукта проект достиг три основных улучшения: во-первых, конструкция с пятью блокировками и гашением дуги снижает вероятность неправильной эксплуатации и дуговые замыкания, повышающие безопасность системы; во-вторых, конструкция, не требующая обслуживания, сокращает время ежемесячного обслуживания на 80%, снижение затрат на эксплуатацию и техническое обслуживание; и в-третьих, компактная конструкция адаптируется к внутреннему пространству установки. городских подстанций, что способствует интеграции систем распределения электроэнергии. Продукт не имел никаких сбоев за более чем два года работы обеспечил стабильное электроснабжение более 500 000 жителей и более 300 предприятий, заслужил высокое признание со стороны владельца проекта и местного отдела электроснабжения. Usune Electric, как поставщик, предоставил комплексное послепродажное обслуживание, включая руководство по установке на месте и техническое обучение.

Часто задаваемые вопросы

В1: Каков срок службы внутреннего выключателя нагрузки Usune FLN36-40.5 и требуется ли регулярное техническое обслуживание?

A1: Продукт не требует технического обслуживания и имеет длительный электрический и механический срок службы. Газ SF6 Срок хранения может достигать 20 лет. При нормальных условиях эксплуатации регулярное техническое обслуживание не требуется; только периодический необходимы проверки корпуса оборудования, рабочего механизма и давления газа (при необходимости). Вся продукция Usune проходят строгие испытания качества перед отправкой с завода, чтобы гарантировать срок службы и надежность продукта.

Q2: Каковы различия между этим внутренним выключателем нагрузки и традиционным автоматическим выключателем, и в чем сценарии может ли он заменить автоматический выключатель?

A2: Основное отличие заключается в том, что выключатели нагрузки в основном используются для включения и выключения токов нагрузки и перегрузки. токи, тогда как традиционные автоматические выключатели могут дополнительно прерывать токи короткого замыкания. Этот продукт, в сочетании с последовательно включенным токоограничивающим предохранителем может заменить автоматический выключатель: за это отвечает выключатель нагрузки для включения и выключения различных токов нагрузки, а токоограничивающий предохранитель выдерживает большие перегрузки и прерывание тока короткого замыкания. Он подходит для кольцевых сетей напряжением 35 кВ и двухрадиальных систем электроснабжения (таких как таких как городские электросети, промышленные и коммерческие распределительные помещения и т. д.), снижая затраты на оборудование и одновременно обеспечение безопасности системы. Являясь профессиональным производителем в Китае, Yushun Electric может предоставить профессиональную техническую поддержку. руководство, помогающее клиентам выбрать подходящие решения.
