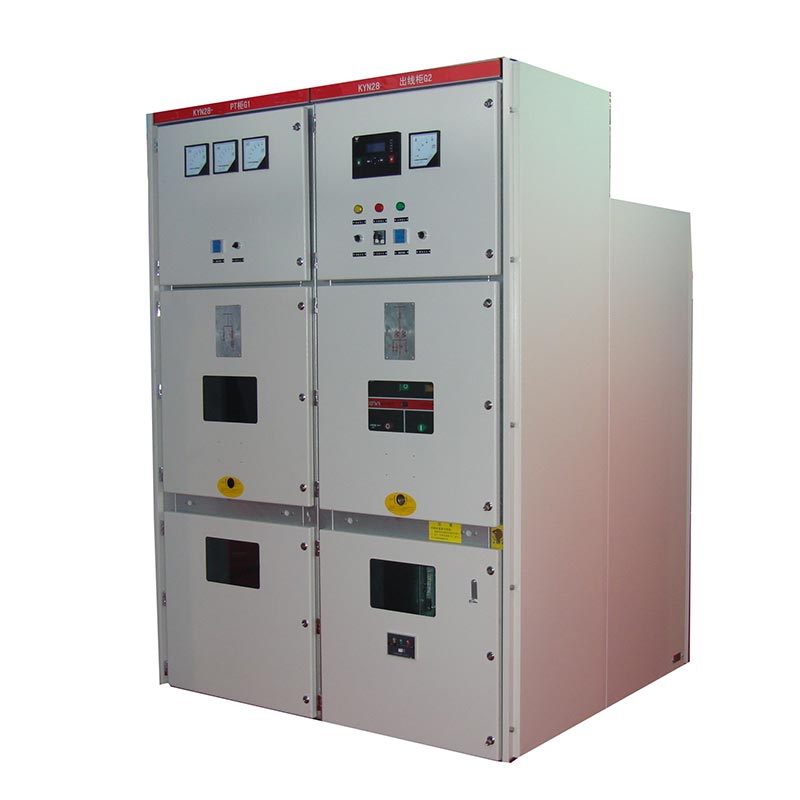

Распределительное устройство Usune Kyn28 20 кВ представляет собой внутреннее трехфазное распределительное устройство переменного тока в металлическом корпусе, в основном используемое в системах электропитания 24 кВ. системы, обеспечивающие прием, распределение, управление, защиту и контроль электрической энергии.

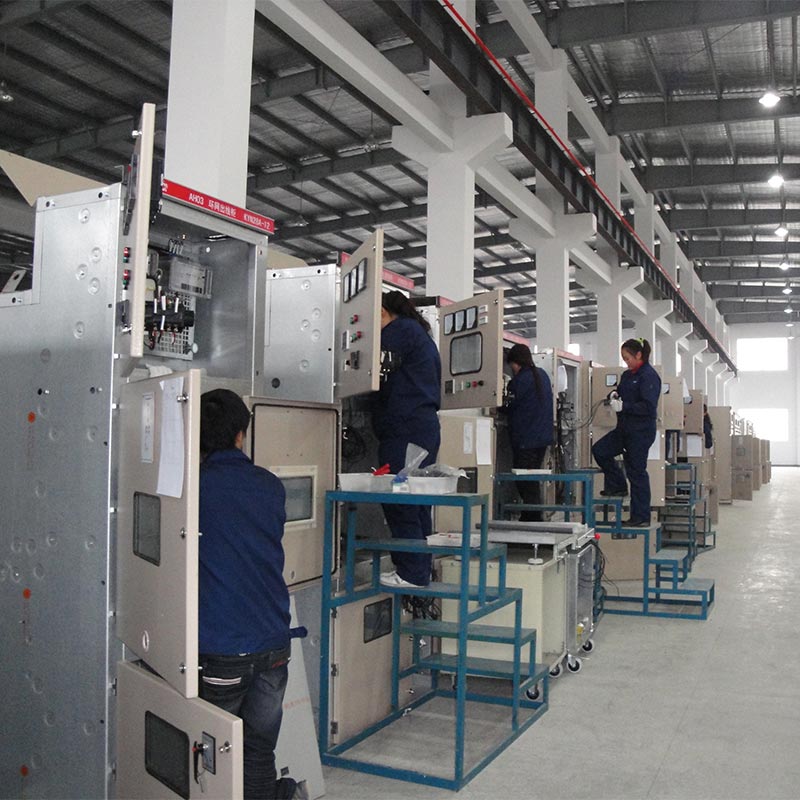

В изделии используется воздушная изоляция + изоляция с термоусадочным/эпоксидным покрытием со степенью защиты IP4X (шкаф). Его компактная конструкция и высокий уровень изоляции делают его подходящим для различных сценариев распределения электроэнергии внутри помещений. Как решение для распределения электроэнергии среднего напряжения, изготовленное профессиональным китайским производителем, этот продукт с его стабильная производительность и стандартизированный дизайн стали надежным поставщиком высококачественного оборудования для клиентов по всему миру. Все основное производство осуществляется на нашем собственном заводе.
Распределительное устройство низкого напряжения
Распределительное устройство среднего напряжения
| Элемент | Единица | Стандартное значение |
| Номинальное напряжение (Ur) | кВ | 24 |
| Номинальная частота | Гц | 50/60 |
| Номинальный ток (В) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Номинальный кратковременный выдерживаемый ток (4 с) | кА | 25, 31,5 |
| Номинальный пиковый выдерживаемый ток | кА | 63, 80 |
| Номинальный ток отключения при коротком замыкании | кА | 25, 31,5 |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-фаза/фаза-земля) | кВ | 65 |
| Номинальное выдерживаемое напряжение грозового импульса (пиковое) | кВ | 125 |
| Степень защиты | — | IP4X (шкаф), IP2X (дверца отсека открыта) |
| Изоляционная среда | — | Воздушная изоляция + термоусадочное/эпоксидное покрытие |
| Применимые стандарты | — | МЭК 62271-200, ГБ 3906, ДЛ/Т 404 |

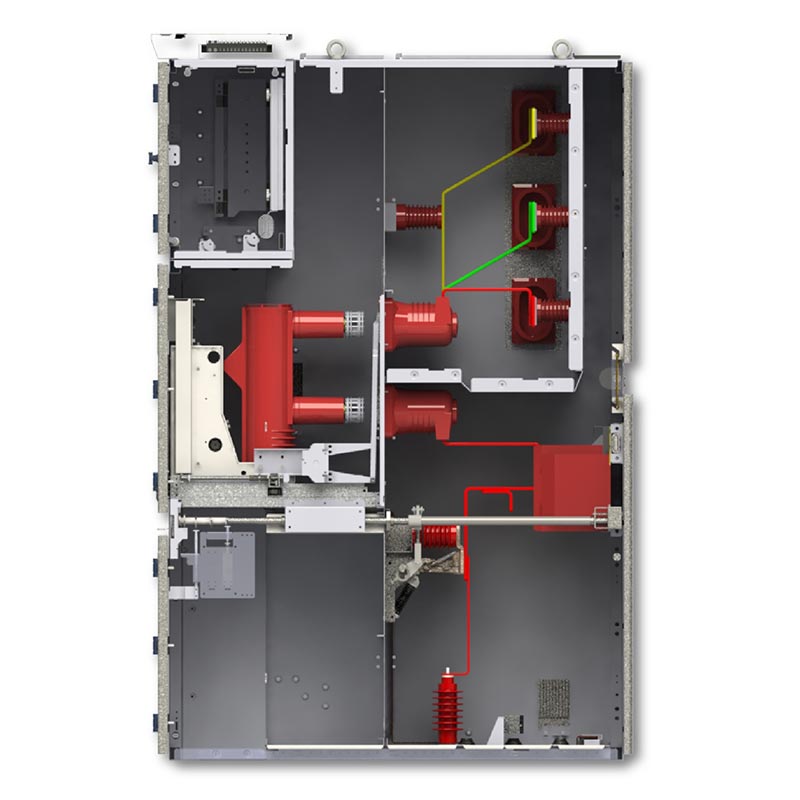

1. Отсек выключателя: Устанавливает тележки вакуумного выключателя типа VS1/ZN63/VD4.
2. Шинный отсек: размещает главные шины, ответвленные шины и изоляторы.
3. Кабельный отсек: оборудован трансформаторами тока, трансформаторами тока, заземлителями, кабельными наконечниками и т. д.
4. Отсек приборов управления: устанавливает реле, защитные устройства, приборы и вторичные цепи.
5. Канал сброса давления: оснащен устройством разгрузки дуги вверху для повышения эксплуатационной безопасности.
1. Цельнометаллическая изолирующая конструкция для предотвращения распространения неисправностей и взаимных помех.
2. Полная механическая блокировка с пятью доказательствами для предотвращения случайного открытия, закрытия или входа в зону под напряжением.
отсеки.
3. Установленная по центру съемная тележка позволяет осуществлять эксплуатацию и техническое обслуживание с передней стороны, что облегчает ремонт.
4. Распределительное устройство Kyn28 20 кВ имеет высокий уровень изоляции, высокую отказоустойчивость, компактную конструкцию и подходит для
различные схемы распределения электроэнергии.
5. Соответствует международным и национальным стандартам, имеет стабильное и надежное качество.
Проект электрораспределительной станции в индустриальном парке. Ключевой провинциальный индустриальный парк включает в себя несколько заводские здания, административные здания и вспомогательные энергетические объекты, требующие чрезвычайно высокой надежности и безопасность в электроснабжении. В рамках проекта выбрано 16 распределительных устройств Usune Kyn28 напряжением 20 кВ с номинальным током 1250 А и ток отключения при коротком замыкании 31,5кА.
Более двух лет с момента ввода в эксплуатацию оборудование работает стабильно, оперативно устраняя неисправности КЗ. без каких-либо инцидентов безопасности. Передняя конструкция для обслуживания значительно снижает сложность обслуживания. и время простоя, заслужив высокую оценку со стороны отдела эксплуатации и технического обслуживания парка.
A1: Этот продукт имеет номинальное напряжение 24 кВ и совместим с трехфазными системами переменного тока частотой 50/60 Гц, охватывающими Уровни 3,6～12кВ и 24кВ.
A2: Стандартная конфигурация включает тележку вакуумного выключателя типа VS1 (ZN63), а также совместима с автоматические выключатели промышленного стандарта, такие как VD4, обеспечивающие высокую взаимозаменяемость.
А3: Да. Изделие имеет максимальный номинальный ток 3150 А и ток отключения при коротком замыкании 31,5 кА. демонстрируя высокую выдержку и удовлетворяя потребности в распределении мощности критических нагрузок в промышленности. и горнодобывающие предприятия, центры обработки данных, высотные здания и другие подобные приложения.
