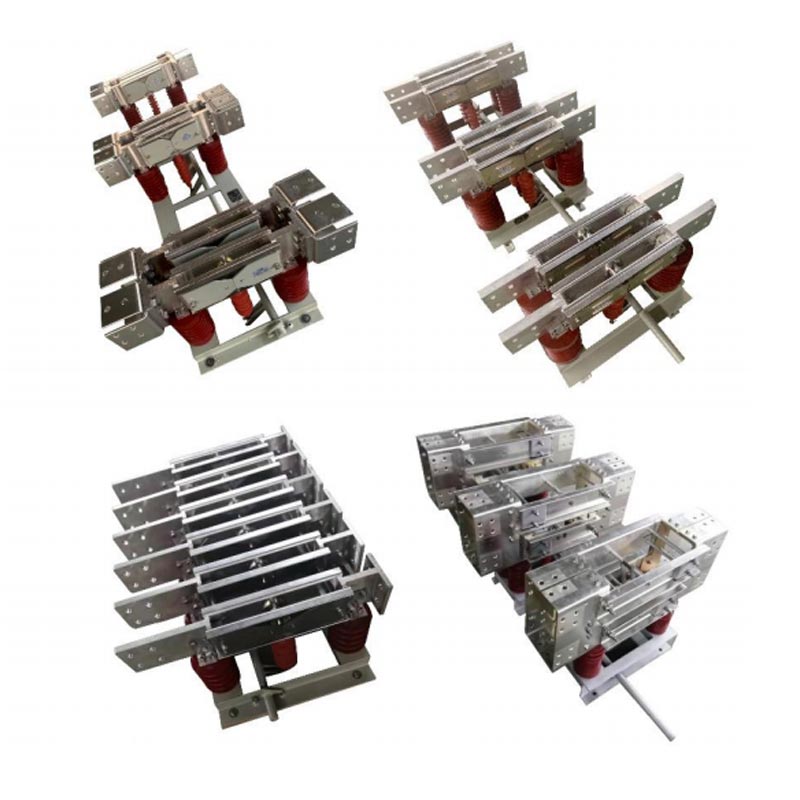

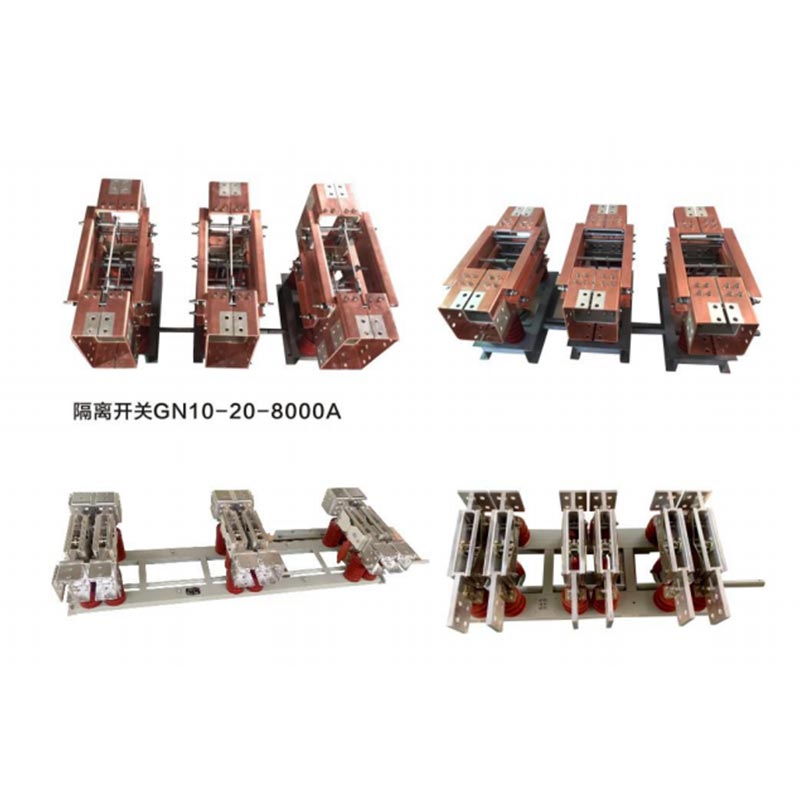

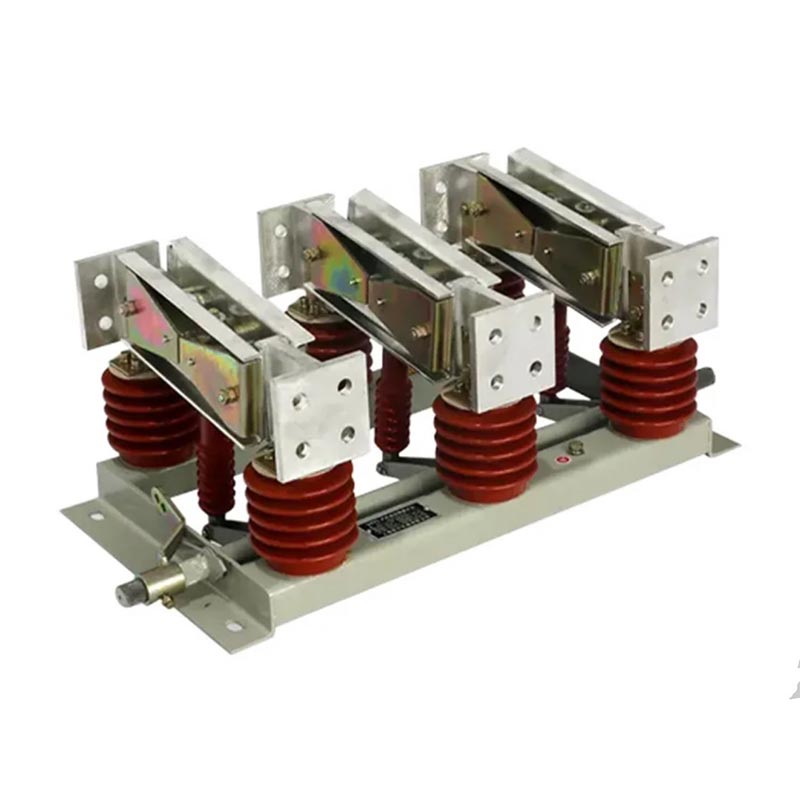

Выключатель воздуха внутри помещения

Внутренний воздушный разъединитель серии Usune GN представляет собой основной высоковольтный электрический продукт, независимо разработанный Zhejiang Usune Electric Co., Ltd., ведущий поставщик высоковольтного электрооборудования в Китае. Интеграция новейшие отечественные технологии исследований и разработок и производственные процессы, он специально разработан для сильноточных условий эксплуатации на генераторных площадках крупных электростанций и сталелитейных заводов, заполняя рыночный пробел в высокопроизводительные внутренние сильноточные разъединители.

Этот переключатель имеет гибкую конструкцию, позволяющую собрать его в три независимых однополюсных устройства. устройства или сконфигурированы как трехполюсное интегрированное устройство для соответствия различным пространственным планировкам и требованиям использования, в зависимости от потребностей установки на месте. Его основная функция — обеспечить надежную изоляцию электропитания во время техническое обслуживание электрооборудования и систем. Создавая явный разрыв цепи, он обеспечивает безопасность обслуживающий персонал и целостность оборудования, соответствие основным требованиям безопасности к изоляции высокого напряжения. энергосистемы.

Конструкция продукта и описание модели

1. Преимущества структурного проектирования

Серия Usune GN имеет научно обоснованную конструкцию, сочетающую в себе компактную компоновку и удобство. операция. Трехполюсная интегрированная конфигурация эффективно экономит место для установки, а независимая Однополюсная конструкция облегчает индивидуальное обслуживание и замену, повышая гибкость продукта и ремонтопригодность. В переключателе используются высококачественные проводящие и изоляционные материалы, обеспечивающие отличную проводимость. одновременно улучшая характеристики изоляции и срок службы, отвечая требованиям долгосрочной стабильной работы внутри помещений с высоким напряжением.

2. Пояснение кода модели

Номера моделей внутренних воздушных выключателей серии Usune GN соответствуют стандартным правилам кодирования, что делает их понятными. и прост для понимания, что позволяет клиентам выбирать соответствующую спецификацию в соответствии с их фактическими потребностями. Типичные модели: GN□--20DW/8000--80. Конкретные значения каждого кода (слева направо) следующие:

- G: Разъединитель (основной тип продукта, указывающий на основную функцию продукта по изоляции питания)
- N: тип для внутреннего использования (указывает, что изделие предназначено для установки внутри помещения)
- □: серийный номер конструкции (отличает разные версии конструкции в одной серии)
- 20: Номинальное напряжение (единица измерения: кВ, указывает на максимальное напряжение, которое переключатель может стабильно выдерживать)
- D: Выключатель с заземлением (оснащен функцией заземления для обеспечения безопасного разряда во время технического обслуживания)
- W: тип защиты от загрязнения (повышенные характеристики защиты от загрязнения, подходит для суровых внутренних условий с высокой уровень загрязнения)
- 8000: номинальный ток (единица измерения: А, указывает максимальный ток, который переключатель может выдерживать в течение длительного времени)
- 80: Номинальный кратковременно выдерживаемый ток (единица измерения: кА, указывает максимальный ток короткого замыкания, который может выдержать выключатель). выдержать в течение заданного времени)

Технические параметры

Usune придерживается принципа профессиональной точности; Изоляция воздуха в помещении серии GN... Выключатель может похвастаться комплексные технические параметры для удовлетворения разнообразных потребностей в различных промышленных сценариях. Все параметры проходят строгие заводские испытания и проверки для обеспечения соответствия стандартам и стабильной работы продукта:

- Номинальное напряжение: 12 кВ, 20 кВ, 35 кВ (три спецификации для различных конфигураций высоковольтных энергосистем)
- Номинальный ток: 2000А, 3150А, 4000А, 5000А, 6000А, 8000А, 9000А, 10000А (восемь спецификаций для работы с высоким током) условия на выходах генератора)
- Тип продукта: незаземленный, с одинарным заземлением, для прохода через стену (три типа для различных вариантов установки). среды и функциональные требования)

Условия использования

1. Температура окружающей среды: -50℃～+50℃ (стабильная работа в условиях экстремальных температур).
2. Высота: ≤2000 м (адаптируемость может быть улучшена по запросу для высоты ≥2500 м)
3. Давление ветра: ≤700 Па (эквивалент скорости ветра ≤34 м/с, подходит для хорошо вентилируемых помещений)
4. Сейсмическая интенсивность: ≤8 (выдерживает умеренные землетрясения, обеспечивая стабильную работу в сейсмоопасных районах). области)
5. Толщина льда: ≤20 мм (подходит для холодных помещений, где возможно обледенение)
6. Степень загрязнения: класс III, IV (защищенная от загрязнения конструкция, подходит для помещений с высоким содержанием пыли или химическое загрязнение)
7. Место установки: отсутствие опасности воспламенения и взрыва, химической коррозии и сильной вибрации. (особые условия использования могут быть определены путем переговоров между пользователем и производителем)

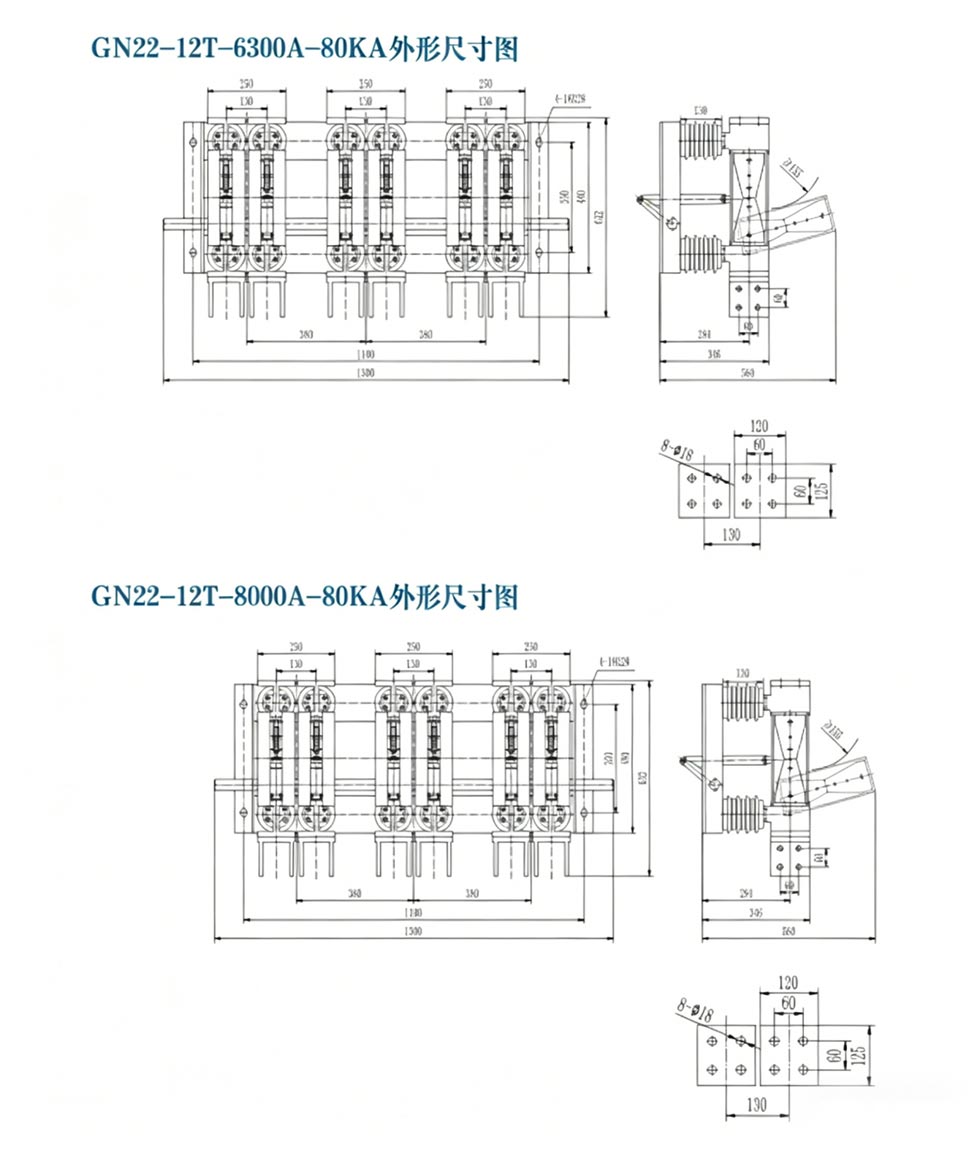

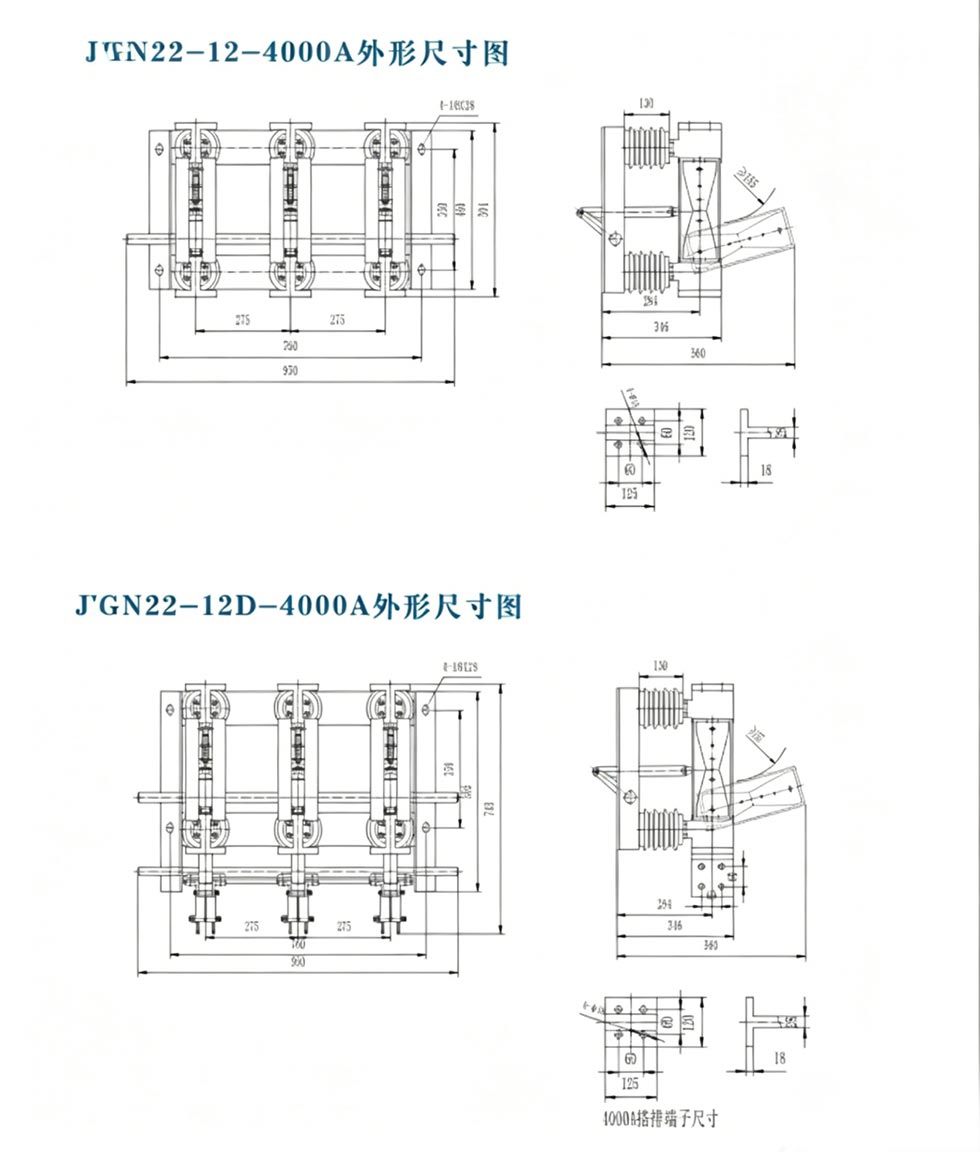

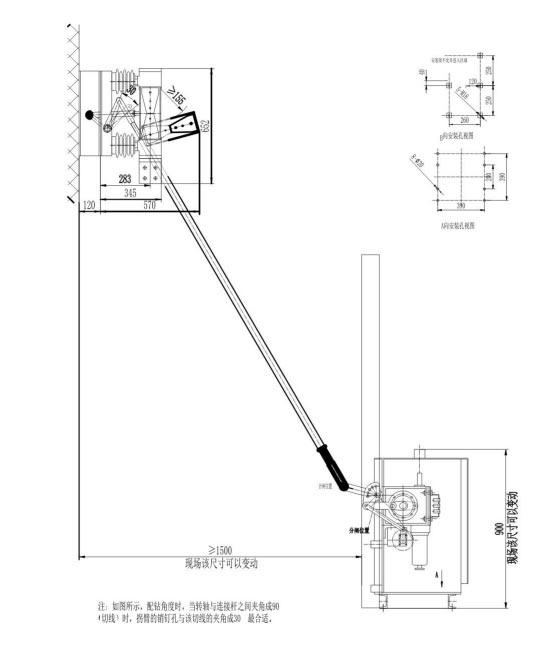

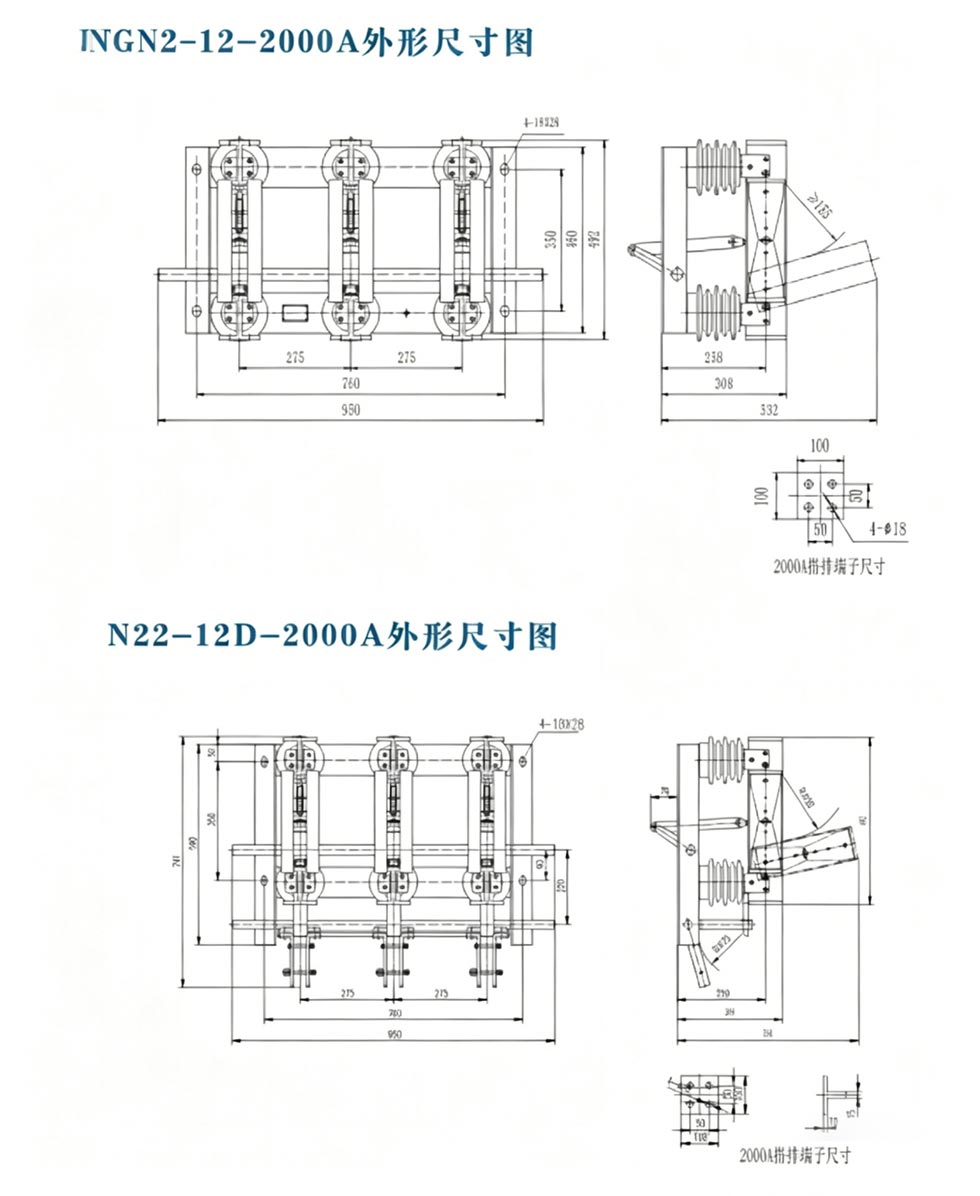

Внешний размер

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Реальный пример применения

Практический пример: Крупная угольная электростанция в Шаньдуне, Китай

Крупной угольной электростанции в провинции Шаньдун, Китай, установленной мощностью 2×600 МВт требуется сильноточный выключатель на выходе генератора для обеспечения безопасного обслуживания генераторных агрегатов и электропитания система. После углубленного исследования и сравнения электростанция выбрала серию Usune GN 20 кВ/8000 А для внутреннего применения. высоковольтный выключатель (с заземлителем, экологически безопасного типа). Как назначенный производитель, Usune предоставляет индивидуальное руководство по установке и послепродажное обслуживание. Продукт стабильно работает уже три года. лет с момента его развертывания в 2023 году.

В процессе эксплуатации переключатель выдержал испытание сильным током и суровыми условиями внутри помещения (уровень загрязнения IV). без каких-либо дефектов, таких как плохой контакт или повреждение изоляции. Он эффективно выполнил задачу изоляции электропитания. при обслуживании генераторной установки обеспечение безопасности обслуживающего персонала и нормальной работы электростанции. завод. Клиент высоко оценивает производительность продукта и профессиональное обслуживание Usune и подписал долгосрочное соглашение о сотрудничестве с Usune, определяющее ее как поставщика разъединителей.

Часто задаваемые вопросы

Q1: Какова основная функция внутреннего воздушного выключателя серии Usune GN и можно ли его использовать для прерывания ток нагрузки?

A1: Основная функция — обеспечить надежную изоляцию электропитания во время обслуживания электрооборудования и системы. Создавая четкий разрыв в цепи, он обеспечивает безопасность обслуживающего персонала и оборудования. Это Важно подчеркнуть, что этот продукт представляет собой устройство изоляции питания, а не выключатель нагрузки. Это не может использоваться для прерывания тока нагрузки или тока короткого замыкания; его можно эксплуатировать только тогда, когда цепь разгружена или после того, как ток нагрузки был прерван другим коммутационным оборудованием.

Вопрос 2: Можно ли настроить внутренний воздушный выключатель серии Usune GN в соответствии с конкретными условиями использования на месте?

А2: Да. Как профессиональный производитель, Usune обладает обширными возможностями исследований, разработок и настройки. Для пользователи с особыми условиями использования (например, высота над уровнем моря ≥2500 м, особые уровни загрязнения или специальная установка). требования к пространству), мы можем участвовать в углубленном общении, чтобы скорректировать дизайн и параметры продукта на основе фактические условия на месте, предоставляя индивидуальные решения. Особые условия использования определяются посредством переговоры между пользователем и производителем, чтобы гарантировать, что продукт подходит для работы на месте. окружающая среда и реальные потребности.
