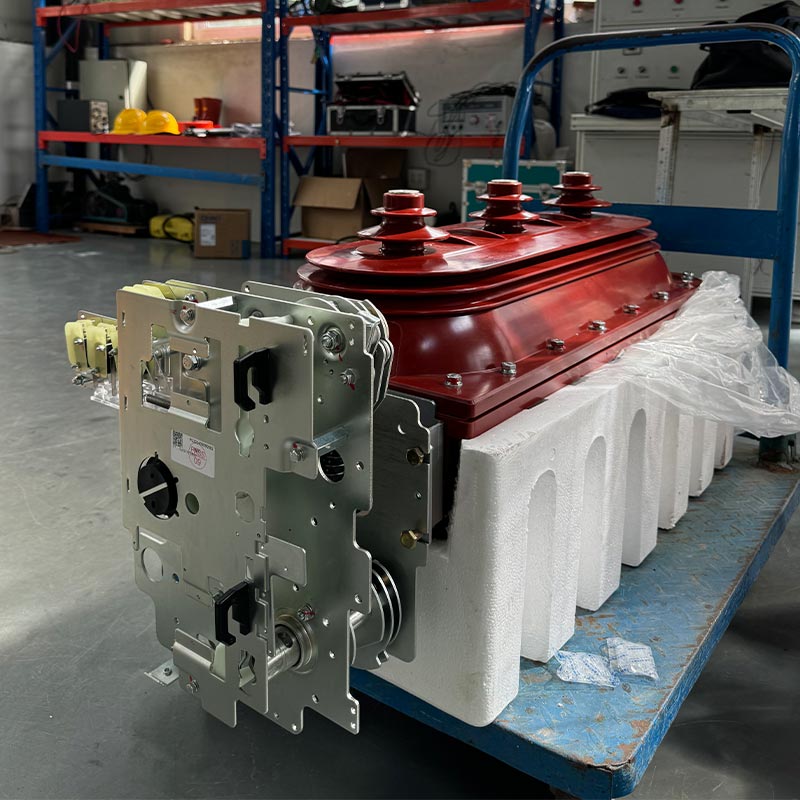

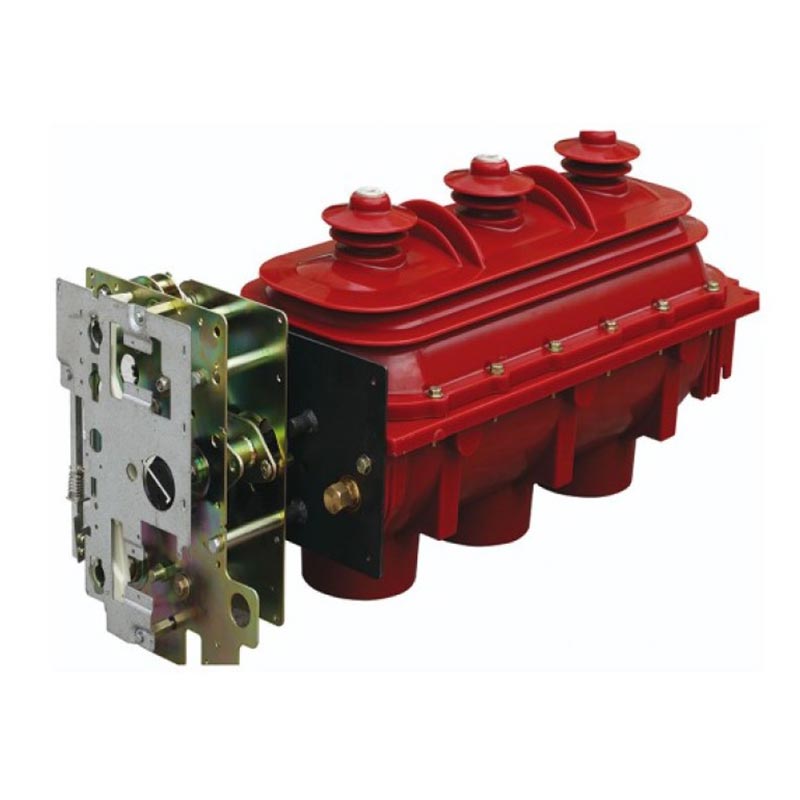

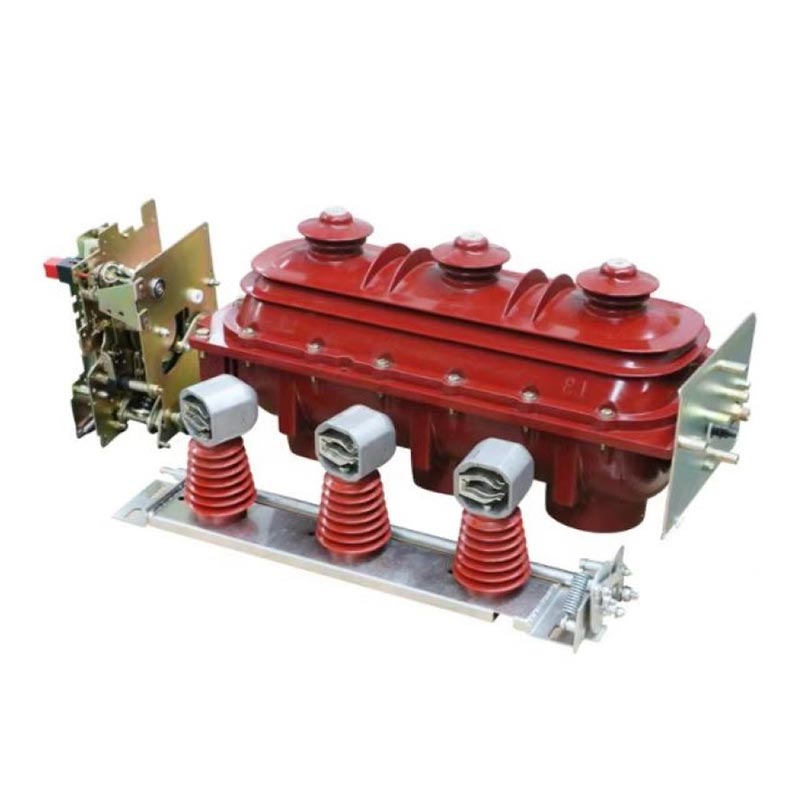

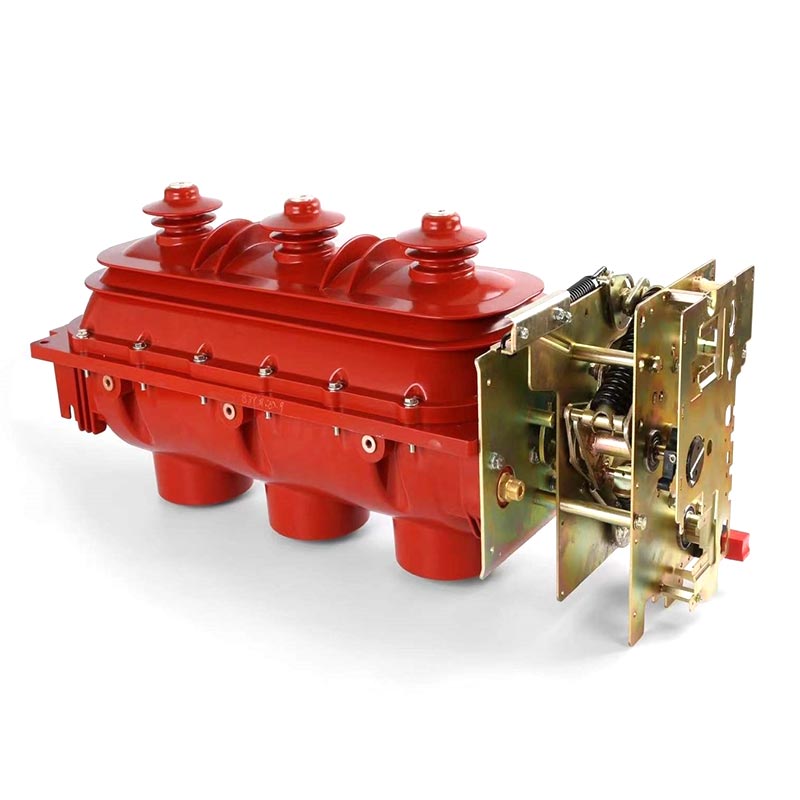

Выключатель нагрузки Rmu

Выключатель нагрузки Usune RMU в основном включает в себя три типа независимо разработанных продуктов: переменный ток для внутреннего использования. высоковольтные элегазовые выключатели нагрузки, комбинированные устройства выключателя нагрузки и предохранителя и выключатели нагрузки, монтируемые на кабельной головке, охватывает модели FLN36-12D (выключатель нагрузки) и FLRN36-12D (комбинированный выключатель нагрузки с предохранителем). Эти продукты могут удовлетворить потребности различных сценариев распределения электроэнергии и особенно подходят для сложных эксплуатационные требования энергосистемы Китая. Являясь основным продуктом компании Zhejiang Usune Electric Co., Ltd., это Переключатель производится на современном заводе компании, проходя строгие проверки качества на протяжении всего процесса. для обеспечения стабильной и надежной работы.

Основные преимущества

1. Usune на протяжении многих лет активно занимается исследованиями, разработками и производством высоковольтного электрооборудования. накопление богатого опыта в полевых приложениях. Выключатель нагрузки RMU широко используется в тысячах проекты как внутри страны, так и за рубежом, проверяя его адаптируемость и надежность в различных условиях.

2. Выключатель нагрузки RMU был независимо разработан профессиональной командой разработчиков Usune с использованием передовых технологий. иностранных технологий и оптимизации его конструкции с учетом реальных характеристик энергосистемы Китая. Это Принцип гашения дуги, конструкция конструкции и механизм управления — все это отражает глубокий профессиональный опыт в области области высоковольтных распределительных устройств.

3. Продукт прошел полный набор типовых испытаний, его характеристики полностью соответствуют GB 3804, GB 16926, IEC. 60265 и IEC 60420, что подтверждает его технический авторитет и соответствие.

4. Благодаря специальной динамической и статической уплотнительной конструкции, он обладает превосходными герметизирующими характеристиками и оснащен с визуальным манометром для мониторинга в реальном времени. Надежные механические блокировки обеспечивают безопасность эксплуатации. Как Профессиональный производитель, Usune обеспечивает комплексное послепродажное обслуживание, что еще больше повышает доверие клиентов.

Конструктивные особенности

1. Выключатель нагрузки и комбинированные электроприборы состоят из унифицированного изолированного корпуса, корпуса выключателя, пружины. приводной механизм, держатель предохранителя и система срабатывания предохранителя. Выключатели нагрузки, монтируемые на кабельной головке, оснащены специальный изолированный корпус и универсальный пружинный привод.

2. Верхний и нижний корпуса залиты эпоксидной смолой, образуя герметичную газонаполненную внутреннюю полость. Ротация общий подвижный контакт достигает трех положений: «замыкание», «размыкание» и «заземление», обеспечивая гибкость и надежное переключение.

3. Передняя часть коробки механизма оснащена манометром SF6 и индикатором положения. Позиция Индикатор напрямую связан с приводным валом подвижного контакта, что обеспечивает точную и надежную индикацию.

4. Порт сброса давления расположен в задней части корпуса. В случае внутреннего избыточного давления из-за неисправности, Газ выбрасывается назад, предотвращая выброс вперед и обеспечивая безопасность персонала.

5. Между выключателем нагрузки и заземлителем, а также между заземляющий выключатель и переднюю дверцу (совпадение панелей), чтобы избежать риска неправильной эксплуатации.

6. Выключатели нагрузки, монтируемые на кабельные клеммы, оснащены передними кабельными разъемами с защитой от прикосновения, поддерживающими высокое напряжение. кабельные соединения как на входящем, так и на исходящем конце и специально разработаны для кабельных ответвлений/разветвлений. коробки.

Принцип гашения дуги

В выключателе нагрузки RMU в качестве дугогасящей среды используется элегаз, обеспечивающий превосходное гашение дуги. производительность. Когда переключатель прерывает ток, подвижные и неподвижные контакты разъединяются, образуя дугу. Под действием постоянного магнитного поля дуга быстро вращается вокруг контактов, обеспечивая быструю деионизацию и охлаждение, гашение в текущей точке перехода через ноль; после разрыва - двойной разрыв с высоким уровнем формируется изоляционная изоляция, что приводит к высокой отключающей способности, минимальному износу контактов и длительному электрическому сроку службы. жизнь.

Рабочий механизм

1. Ручной пружинный привод типа II.

Используется для операций переключения, включения, размыкания и заземления выключателя нагрузки. Верхнее рабочее отверстие управляет заземлитель и нижнее рабочее отверстие управляют выключателем нагрузки; после закрытия поездка весна синхронно накапливает энергию, а отключить отключение можно только с помощью ручной кнопки или сигнала предохранителя.

2. Электрический пружинный привод типа II.

В этой конструкции, основанной на ручном механизме, добавлены устройство накопления энергии двигателя и катушка отключения. Ручной и электрический работают независимо и не мешают друг другу. Он поддерживает дистанционное управление и рабочий Напряжение включает 220 В переменного тока, 220 В постоянного тока, 110 В постоянного тока и 48 В постоянного тока.

Условия эксплуатации

1. Нормальные условия эксплуатации.

- Температура окружающей среды: −25 °C ~ +40 °C.
- Высота над уровнем моря: не более 2000 м.
- Влажность: Среднесуточная относительная влажность ≤95%; среднемесячная относительная влажность ≤90%; Среднесуточный водяной пар давление ≤2,2 кПа; Среднемесячное давление водяного пара ≤1,8 кПа
- Окружающий воздух свободен от пыли, дыма, коррозионно-воспламеняющихся газов, паров и загрязнений солевыми брызгами.
- Внешняя вибрация и сейсмические помехи незначительны.
- Амплитуда электромагнитных помех, наведенных вторичной цепью, ≤1,6 кВ.

2. Особые условия эксплуатации

В соответствии с GB/T 11022-1999 «Общие технические требования к стандартам распределительных устройств и устройств управления высокого напряжения», переключатель должен работать в нормальных условиях; если фактические условия эксплуатации отклоняются от нормального диапазона (например, высота более 2000 м, чрезмерная температура, высокая влажность, легкая конденсация и т. д.), пользователю необходимо договориться с производителем.

Основные технические параметры

Технические параметры предохранителя

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Реальные случаи применения

Пример 1: Проект электрораспределения в жилом комплексе в Ханчжоу, Китай. Большой жилой комплекс в г. Ханчжоу, Китай. Ханчжоу, где предъявляются высокие требования к стабильности и безопасности электропитания, выбрал выключатель нагрузки Usune FLRN36-12D. Комбинированное устройство с выключателем и предохранителем в качестве основного оборудования для распределения электроэнергии после сравнения. Установлен в муниципальная подстанция, отвечает за коммутацию и защиту линий электропередачи 8 жилых домов. постройки (1200 дворов). С момента ввода в эксплуатацию в 2024 году оборудование стабильно проработало более 12 месяцев. без каких-либо отключений и отключений электроэнергии. Его надежная конструкция блокировки и эффективность гашения дуги элегазом. эффективно предотвращать отключения электроэнергии, вызванные токами повреждения, обеспечивая нормальную жизнь жителей. В качестве поставщика для В рамках этого проекта Усуне предоставил руководство по установке на месте и регулярное техническое обслуживание, заслужив высокую оценку. от управления общественным имуществом и жильцов.

Часто задаваемые вопросы

В1: Каким стандартам соответствует выключатель нагрузки Usune RMU и как гарантируется его надежная работа?

A1: Продукт прошел полный набор типовых испытаний, и его характеристики полностью соответствуют стандарту GB 3804 «3 кВ ~ 63 кВ переменного тока». Выключатель нагрузки высокого напряжения», GB 16926 «Комбинированное устройство выключателя нагрузки высокого напряжения и предохранителя» и IEC 60265. и стандарты IEC 60420. Кроме того, продукт независимо разработан компанией Usune со строгим контролем качества. на протяжении всего процесса от закупки сырья до заводского производства и испытаний. Его уникальная динамика статическая уплотнительная конструкция, мониторинг давления в реальном времени и надежные механические блокировки — все это обеспечивает долгосрочную эксплуатацию. стабильная работа.

В2: Можно ли использовать выключатель нагрузки Usune RMU в особых условиях, таких как большая высота и высокая влажность?

A2: Изделие рассчитано на нормальные условия эксплуатации (высота над уровнем моря ≤ 2000 м, температура −25 °C). ~ +40 °С и др.). Если фактические условия эксплуатации отклоняются от нормального диапазона (например, высота превышает 2000 м, чрезмерная температура, высокая влажность и конденсация), пользователям необходимо проконсультироваться с производителем (Чжэцзян Усуне). Electric Co., Ltd.) заранее. Профессиональная команда исследований и разработок Usune может предоставить индивидуальные решения, основанные на конкретных среды для обеспечения стабильной работы продукта.
