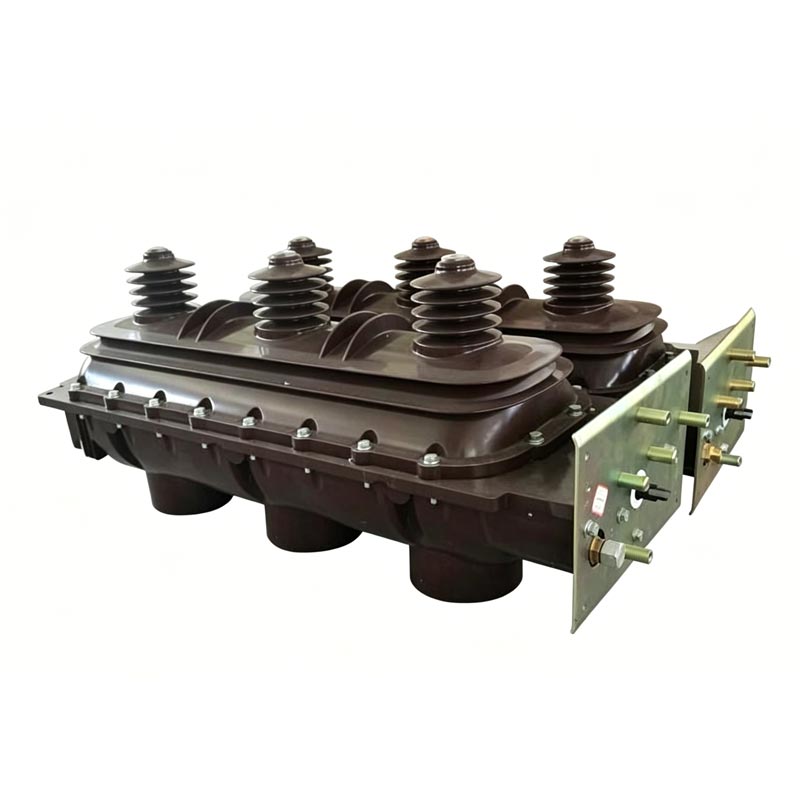

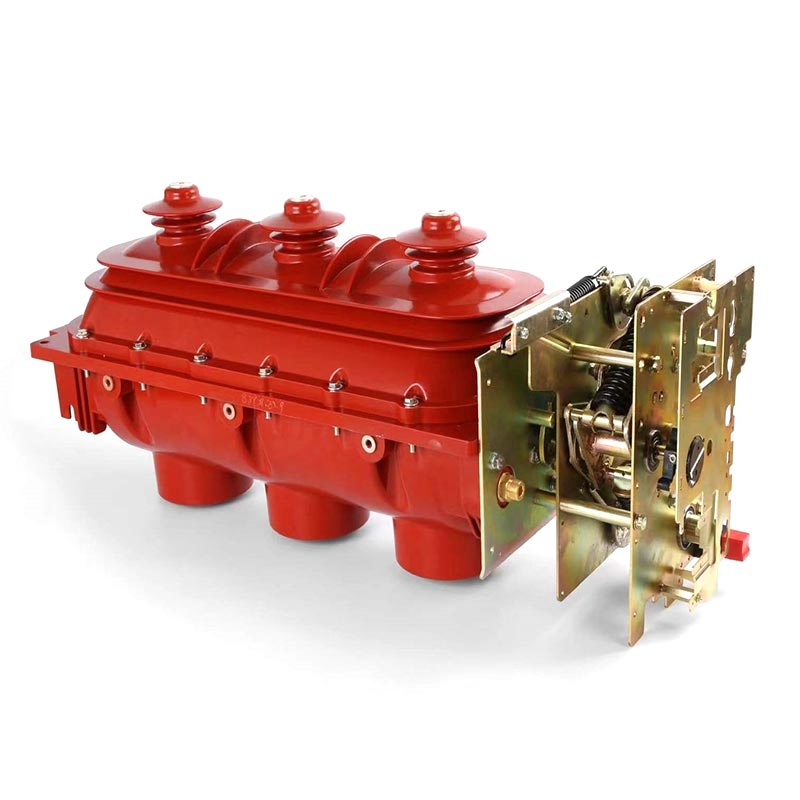

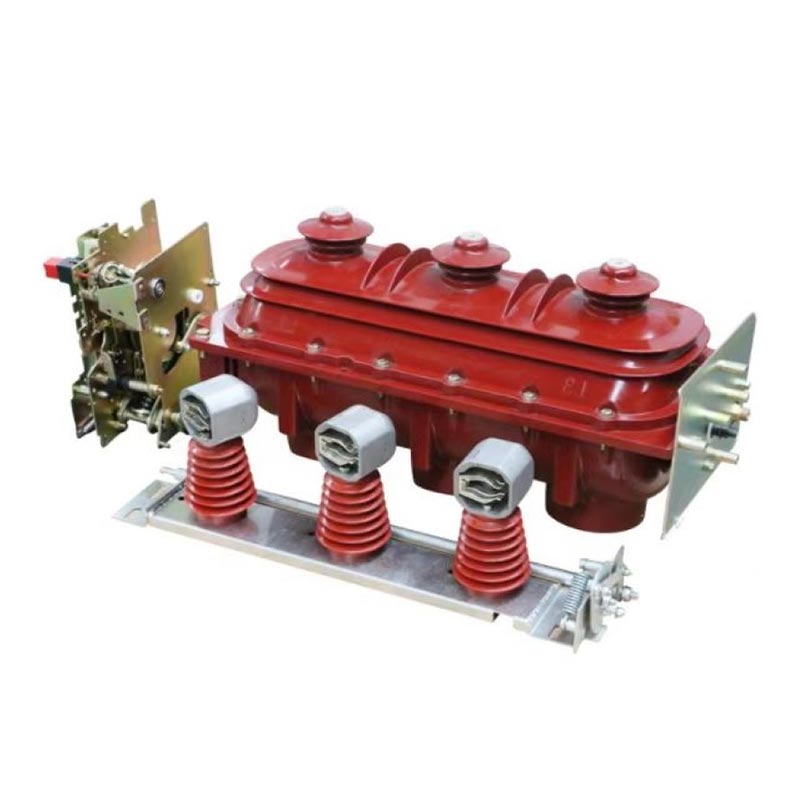

Внутренний выключатель нагрузки Usune 24 кВ, 36 кВ, серия FLN36-24 кВ, 36 кВ представляет собой основное распределительное устройство среднего напряжения. независимо разработан и изготовлен компанией Zhejiang Usune Electric Co., Ltd. Эта серия специально разработана для внутреннего применения, адаптируется к номинальному напряжению 24 кВ и 36 кВ и подходит для трехфазного переменного тока частотой 50 Гц. сетях и двухрадиальных системах электроснабжения. Usune, профессиональный поставщик, базирующийся в Китае, объединяет передовые технологии и практический опыт в каждом продукте, гарантирующие, что переключатели могут стабильно выдерживать ток нагрузки и переключение по току перегрузки, а также коммутационные операции длинных ненагруженных линий, ненагруженных трансформаторов, и конденсаторные батареи.
Основным преимуществом этой серии является ее гибкость: при использовании с токоограничивающими предохранителями они могут заменить цепь. выключатели. Выключатель нагрузки отвечает за переключение различных токов нагрузки, а токоограничивающий предохранитель отвечает за переключение различных токов нагрузки. отключение больших токов перегрузки и короткого замыкания. Это снижает стоимость электрораспределительного оборудования. и повышает безопасность и стабильность системы электроснабжения, получая широкое признание в отрасли.
Приняв конструкцию поворотного контакта с двойным разрывом и тремя положениями, рабочее положение переключателя (закрыто, открыто, заземлен) четко определен, что эффективно позволяет избежать неправильной работы и обеспечивает точное и надежное переключение; тот Общая конструкция трехфазной установки обеспечивает хорошую синхронизацию, меньшее количество деталей, удобную регулировку и установка, что значительно снижает сложность и время установки на месте.
Переключатель герметизирован верхним и нижним литыми эпоксидными корпусами, заполненными изнутри элегазом SF6 под давлением 0,045–0,07 МПа. SF6 газ обладает отличными изоляционными и дугогасительными свойствами, полностью герметизируя главную цепь и контур заземления внутри корпуса, изолирующий его от внешней влаги, пыли и других загрязнений. Это обеспечивает стабильные характеристики изоляции даже в суровых внутренних условиях, предотвращая нарушения изоляции и обеспечение безопасной эксплуатации энергосистемы.
Безопасность лежит в основе дизайна продукции Usune. В случае внутреннего искрения слабая задняя часть Корпус автоматически разорвется, и одновременно сработает предохранительный клапан в верхней части шкафа. открыт, вытесняя газ под избыточным давлением за пределы шкафа, эффективно предотвращая взрыв шкафа и защищая безопасность операторов на площадке и окружающего оборудования. Данная конструкция прошла многочисленные испытания на безопасность, соответствует соответствует международным стандартам безопасности и обеспечивает надежную защиту операций по распределению электроэнергии.
Внутренний выключатель нагрузки 24 кВ, 36 кВ поддерживает как ручной, так и электрический режимы работы, выбираемые в соответствии с реальные требования к сайту. Он удобен и надежен в эксплуатации, имеет обтекаемую механическую конструкцию и стабильная производительность, адаптируемая к частым переключениям. Благодаря конструкции, не требующей обслуживания, он может похвастаться длительным сроком службы. срок службы, механический срок службы до 2000 циклов, что снижает последующие затраты на техническое обслуживание и рабочую нагрузку.
| Нет. | Элемент | Единица | Данные |
| 1 | Номинальное напряжение | кВ | 24 |
| 2 | Номинальная частота | Гц | 50/60 |
| 3 | Номинальный ток | A | 630/800 |
| 4 | Выдерживаемое напряжение промышленной частоты в течение 1 мин (мокрое) | кВ | 50 |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин (сухое) | 60 | ||
| 5 | Выдерживаемое напряжение грозового импульса | кВ | 125/150 |
| 6 | Номинальный ток отключения при коротком замыкании (пиковый) | кА | 63 |
| 7 | Номинальная активная нагрузка и ток отключения в замкнутом контуре | A | 50 |
| 8 | Номинальный ток переключения | A | 1200 |
| 9 | Номинальный ток включения короткого замыкания (пиковый) | кА | 63 |
| 10 | Номинальный ток отключения зарядки кабеля | A | 50 и 10 |
| 11 | Ток отключения зарядного кабеля замыкания на землю | A | 20 |
| 12 | Номинальный пиковый выдерживаемый ток | кА | 63 |
| 13 | Кратковременный выдерживаемый ток (2 с) | кА | 25 |
| 14 | Механическая выносливость | Время | 2000 |
Чтобы обеспечить стабильную и надежную работу, внутренний выключатель нагрузки Usune 24 кВ, 36 кВ должен использоваться под следующий Условия (на основе реального опыта применения в Китае и во всем мире):
а) Высота: не более 1000 метров;
(б) Температура окружающей среды: верхний предел +40 ℃, нижний предел -25 ℃;
(c) Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%;
(d) Отсутствие значительного загрязнения агрессивными газами, горючими газами или водяными парами в окружающем воздухе;
(e) Отсутствие частой или сильной вибрации.
Практический пример: Проект распределения электроэнергии в городских жилых домах Ханчжоу, Китай
К большому жилому району в Ханчжоу, Китай, предъявлялись высокие требования к энергоэффективности, безопасности и стабильности. его внутренние помещения для распределения электроэнергии. Для проекта выбрано 20 внутренних выключателей нагрузки Usune на напряжение 24 кВ (FLN36-24 кВ). серии) для управления переключением нагрузки и защитой бытовой системы электроснабжения. В качестве назначенного поставщика Для этого проекта Usune предоставила индивидуальное руководство по установке и послепродажное обслуживание. Фабрика строго протестировали каждый продукт перед отправкой, чтобы гарантировать соответствие техническим требованиям проекта. Поскольку его При вводе в эксплуатацию в 2023 году выключатели работали стабильно, без нарушений изоляции и неисправностей, эффективно обеспечение стабильного электроснабжения более 5000 домохозяйств. Команда проекта высоко оценила производительность продукта и профессиональные услуги Usune.
A1: Нет. Выключатели нагрузки в основном используются для переключения токов нагрузки и токов перегрузки, а также для подключения и отключение ненагруженных длинных линий, ненагруженных трансформаторов и батарей конденсаторов. Они не могут самостоятельно прерывать токи короткого замыкания. Для работы с токами короткого замыкания выключатели нагрузки можно комбинировать с токоограничивающие предохранители. Токоограничивающие предохранители обеспечивают прерывание при больших перегрузках и коротких замыканиях. токи, и эта комбинация может заменить автоматические выключатели, обеспечивая комплексную защиту источника питания система. Эта конструкция, оптимизированная Usune на основе многолетнего профессионального опыта, обеспечивает баланс стоимости и безопасности.
A2: Газ SF6 во внутренних выключателях нагрузки Usune на напряжение 24 кВ и 36 кВ герметично запечатан в литом корпусе из эпоксидной смолы. Стандарт давление 0,045–0,07 МПа. Низкое давление повлияет на изоляцию выключателя и его характеристики гашения дуги. Пользователи следует сначала проверить наличие утечек газа. При обнаружении утечки немедленно свяжитесь с отделом послепродажного обслуживания Usune. Как Профессиональный производитель Usune предоставляет квалифицированные услуги по обнаружению и ремонту утечек газа. После устранения утечки Для обеспечения нормальной работы переключателя необходимо долить элегаз до стандартного давления. Рекомендуется регулярно проверять давление газа во время ежедневного использования.
