Разъединитель 12кв 10кв 1000а 1250а

Разъединитель Usune 12 кВ, 10 кВ, 1000 А, 1250 А — это основной продукт, разработанный компанией, ориентированной на потребности промышленное распределение электроэнергии высокого напряжения. Он специально разработан для розеток генераторов и высоковольтных источников питания. системы, адаптирующиеся к уровням напряжения 10 кВ и 12 кВ и охватывающие основные характеристики тока 1000 А и 1250А.

Выключатель-разъединитель 12 кВ/10 кВ/1000 А/1250 А состоит из трех независимых однополюсных блоков и также может гибко конфигурироваться. выполнен в виде трехполюсного интегрированного высоковольтного электрического устройства. Он имеет компактную структуру, удобен эксплуатация и надежная изоляция. Будучи флагманским продуктом, разработанным собственными силами, он соответствует требованиям по изоляции, заземлению и требования по предотвращению загрязнения в различных условиях эксплуатации. Это обеспечивает надежное переключение цепей при условиях холостого хода, образуя четко видимый разрыв изоляции, обеспечивая безопасность обслуживающего персонала от источник.

Основные преимущества

1. Передовые технологии и стабильная производительность.

- Интегрирует новейшие отечественные высоковольтные электрические технологии, оптимизирует проводящую цепь и изоляцию. дизайн, снижает контактное сопротивление и улучшает пропускную способность по сильному току;
- Поддерживает внутренние (N) и наружные конфигурации с дополнительным заземляющим выключателем (D) и защищенным от загрязнения (W) типом. адаптироваться к сложным условиям эксплуатации;
- Используются высокопрочные изоляционные материалы и устойчивые к ржавчине металлические компоненты, устойчивые к старению и коррозии, продление срока службы.

2. Соответствует и сертифицирован, безопасен и надежен.

- GB 1985-2014 «Высоковольтные разъединители переменного тока и заземлители»
- GB/T 11022-2011 «Общие технические требования к стандартам распределительного и контрольного оборудования высокого напряжения»
- DL/T 486-2010 «Технические условия заказа разъединителей и заземлителей переменного тока высокого напряжения»
- ДЛ/Т 593-2006 «Технические требования к аппаратуре распределительной и управляющей высокого напряжения»

3. Высокая адаптируемость и широкий спектр применения.

- Характеристики напряжения/тока: 10 кВ, 12 кВ; 1000 А, 1250 А, с возможностью расширения до сильноточных моделей 2000–10 000 А;
- Доступные типы: незаземленный, с одинарным заземлением, проходной через стену, отвечающий различным требованиям к установке;
- Устойчивость к окружающей среде: широкий диапазон рабочих температур от -50 ℃ до +50 ℃, высота над уровнем моря ≤2000 м (настраивается для высота более 2500 м), сейсмостойкость до 8, 20 мм... Устойчивость к обледенению, подходит для классов III и IV. зоны загрязнения.

Технические параметры

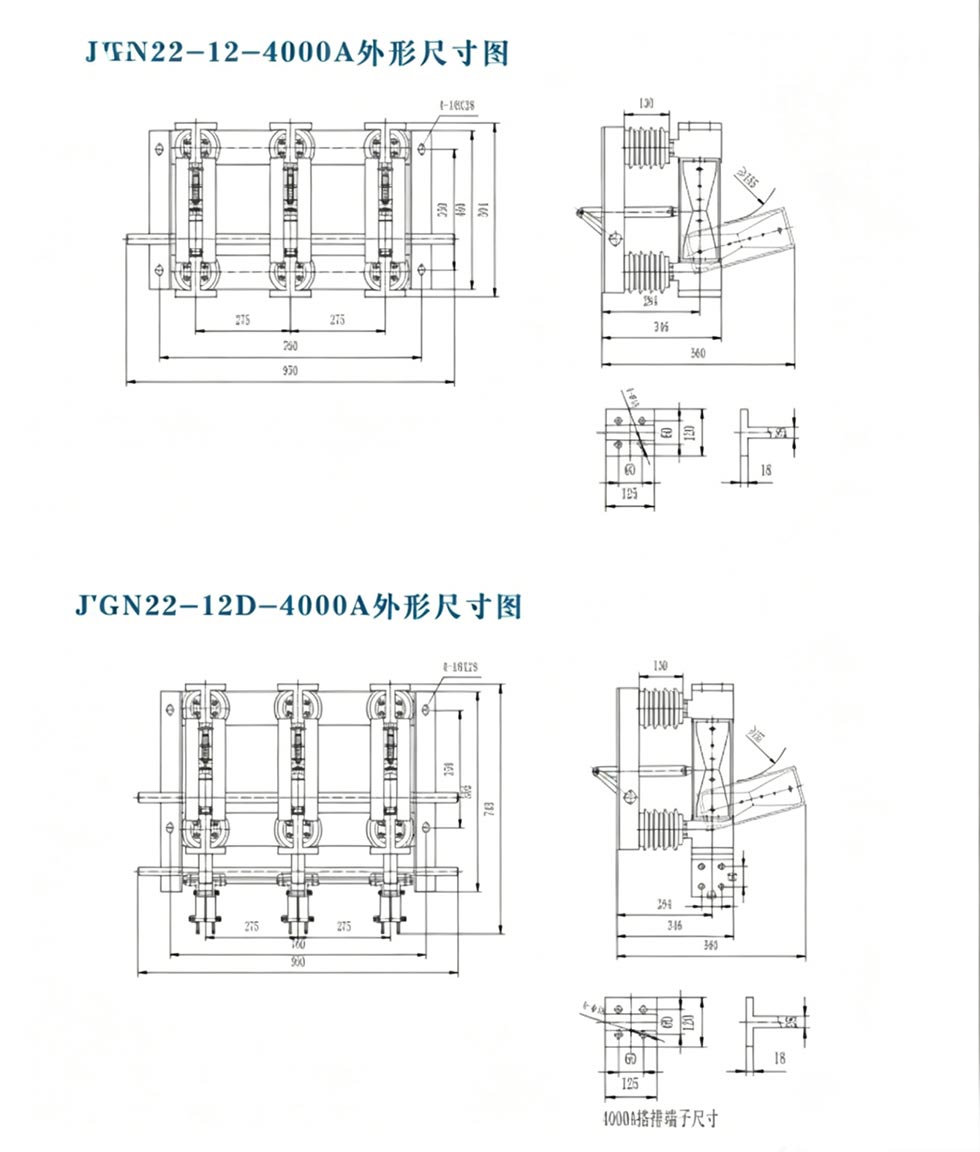

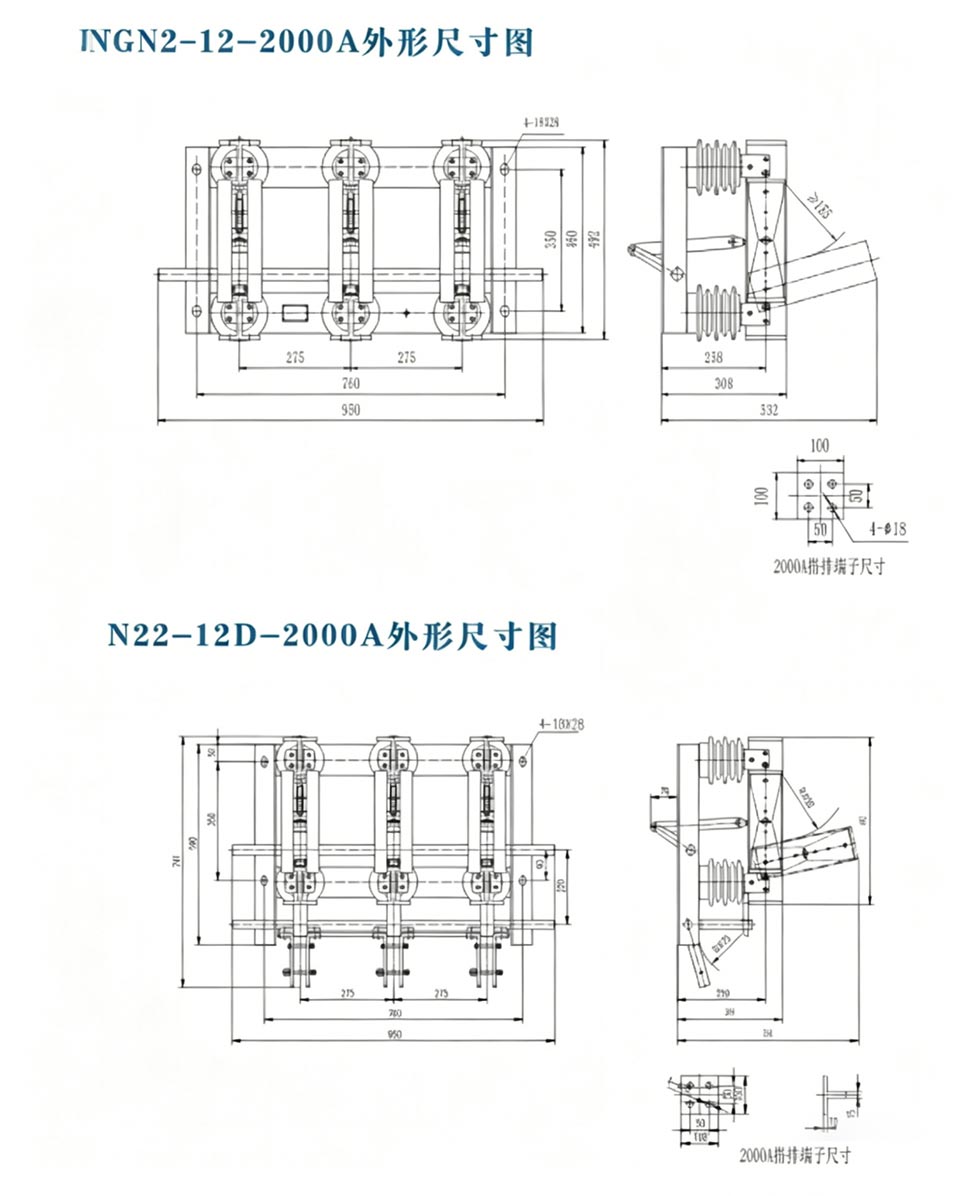

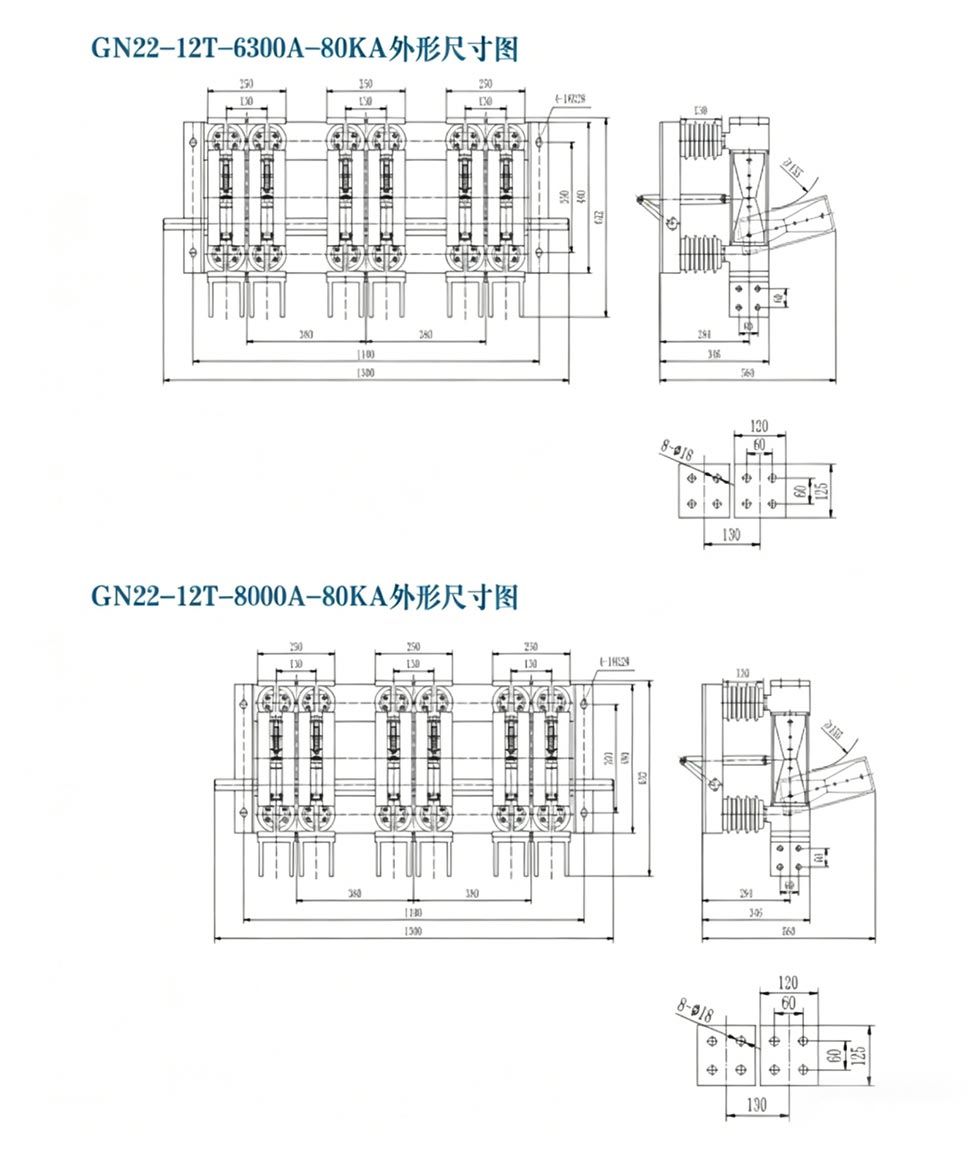

Внешний размер

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Реальные случаи применения

Пример 1: Модернизация системы распределения электроэнергии 12 кВ на крупном сталелитейном заводе

Государственному металлургическому заводу необходимо было модернизировать изолирующее оборудование высоковольтных распределительных устройств 12 кВ. Основными проблемами были сильноточное отопление, плохая защита от загрязнения окружающей среды и высокие риски безопасности при обслуживании. Был выбран разъединитель Usune GN□-12DW/1250A (с заземлением и защитой от загрязнения), подходящий для суровых условий эксплуатации на открытом воздухе. пыльные среды. Его номинальный ток 1250 А соответствует требованиям работы при полной нагрузке сталеплавильного производства. линия.

- Результаты внедрения: Оборудование работает 2 года без перегрева и изоляции. неудачи. Функция заземления надежна, а разрыв изоляции очевиден во время технического обслуживания. Техническое обслуживание эффективность выросла на 40%, что привело к появлению долгосрочных оптовых заказов от клиентов.

Случай 2: Изоляция выхода генератора 10 кВ на крупной теплоэлектростанции

Тепловой электростанции мощностью 300 МВт необходимо было настроить изолирующее оборудование на выходе генератора 10 кВ, требующее высотная адаптируемость, сильноточная стабильность и виброустойчивость. Usune GN□-10/1000A для внутреннего использования был выбран разъединитель с индивидуальным усиленным высотным решением, подходящим для производственных помещений с высота над уровнем моря ≤2200 м и устойчивость к сильным вибрациям.

- Результаты внедрения: Оборудование стабильно работает 3 года, выдерживая воздействие больших токов. на выходе генератора без каких-либо сбоев или неисправностей, обеспечивая надежную изоляционную защиту агрегата. техническое обслуживание и становится эталонным примером применения на электростанциях.

Часто задаваемые вопросы

Q1: В чем основная разница между разъединителем Usune 12 кВ, 10 кВ, 1000 А, 1250 А и обычным разъединителем? переключатели?

Ответ: Основное отличие заключается в высокой пропускной способности по току и адаптируемости к окружающей среде. Обычный Выключатели-разъединители имеют номинальный ток ≤630 А, а продукция Usune ориентирована на высокий ток 1000 А и 1250 А. сценарии, оптимизирующие проводящую структуру для снижения тепловыделения; в то же время они поддерживают индивидуальная настройка для использования внутри и снаружи помещений, защита от загрязнения, заземление и т. д., выдерживает экстремальные температуры. от -50℃ до +50℃, что делает их пригодными для суровых условий, таких как сталелитейные заводы и электростанции, где обычные продукты не могут встретиться.

В2: Поддерживает ли этот разъединитель использование в высокогорных и сильно загрязненных средах?

А: Да. Стандартная модель подходит для высоты ≤2000 м и уровня загрязнения III-IV. Для высот ≥2500 м, Совместимость можно улучшить за счет индивидуальных решений, таких как усиленная изоляция и снижение номинального тока. Для сильно загрязненных сред доступна модель, устойчивая к загрязнению (W), в которой используются устойчивые к загрязнению среды. изоляторы для повышения защиты от пробоя. Эта модель была реализована в нескольких высотных стальных конструкциях. заводы и электростанции.

В3: Каков гарантийный срок на выключатели-разъединители 12 кВ, 10 кВ, 1000 А и 1250 А? Руководство по установке предоставляется послепродажное обслуживание?

О: Usune предлагает 2-летнюю гарантию, включающую бесплатный ремонт и замену деталей в случае неисправностей, не связанных с человеком, в течение гарантийный срок. Команда послепродажного обслуживания предоставляет бесплатное руководство по установке и техническое обучение, а также может помочь с вводом в эксплуатацию удаленно или на месте. Также поддерживаются индивидуальные технические решения для обеспечения оборудования адаптируемость к условиям на месте и устраняет проблемы с обслуживанием.
