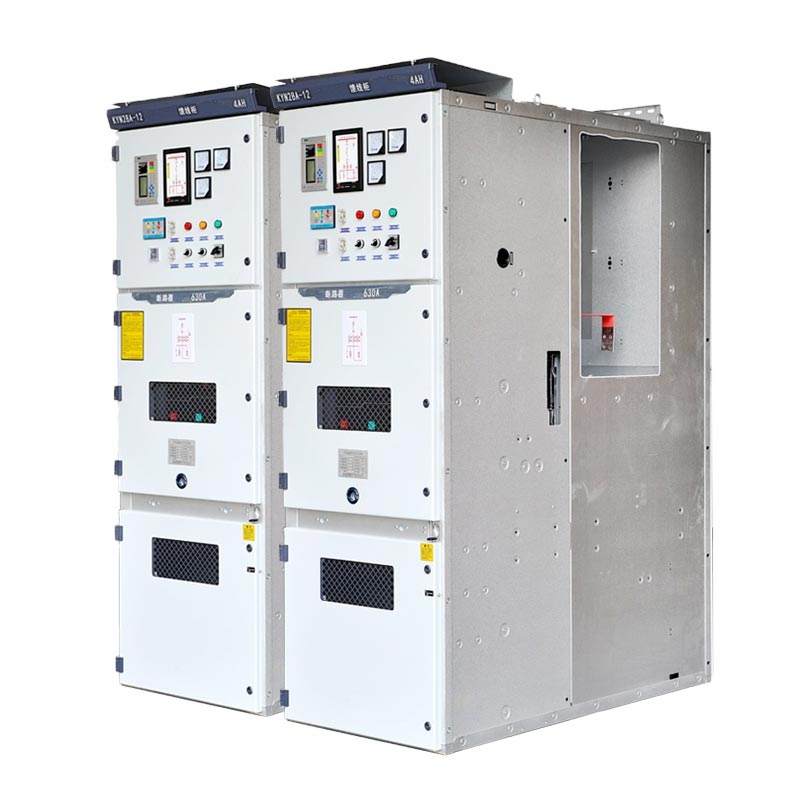

Кын28 Распределительное устройство 11кВ

Распределительное устройство Usune Kyn28 11 кВ подходит для трехфазных систем переменного тока напряжением 3,6–12 кВ, частотой 50 Гц, обеспечивая прием электроэнергии, распределение, контроль, защита и мониторинг. Он поддерживает одинарную шину, секционирование одинарной шины и двойную методы подключения шин, что делает их ключевым устройством распределения мощности в энергосистемах. В качестве основного продукта профессиональный китайский поставщик энергетического оборудования, он стал всемирно признанным поставщиком электроэнергии среднего напряжения. решение благодаря своим заводским производственным возможностям и стабильному качеству.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Соответствие основным стандартам

Распределительное устройство Usune Kyn28 11 кВ строго соответствует международным и отечественным стандартам, чтобы гарантировать, что продукция надежность, безопасность и совместимость:

1. МЭК 60298/МЭК 62271-200: Распределительное устройство переменного тока в металлическом корпусе с номинальным напряжением от 1 кВ до 52 кВ.
2. GB 3906-2006: Распределительные устройства и шкафы управления в металлическом корпусе переменного тока 3–35 кВ.
3. DL/T 404-2007: Технические спецификации для закрытых распределительных устройств переменного тока высокого напряжения.
4. GB/T 11022: Общие спецификации распределительных устройств высокого напряжения.

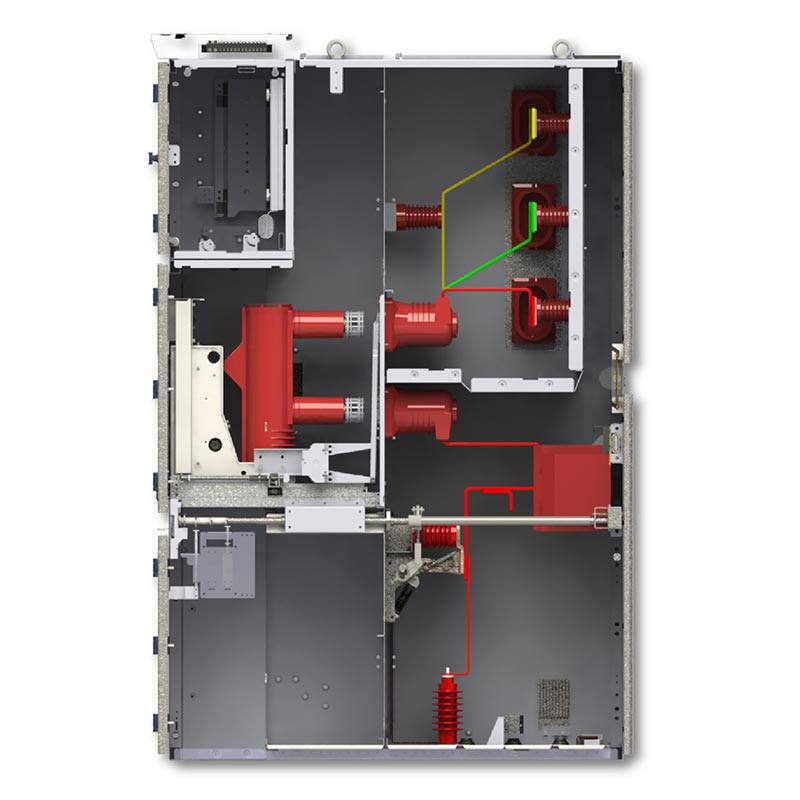

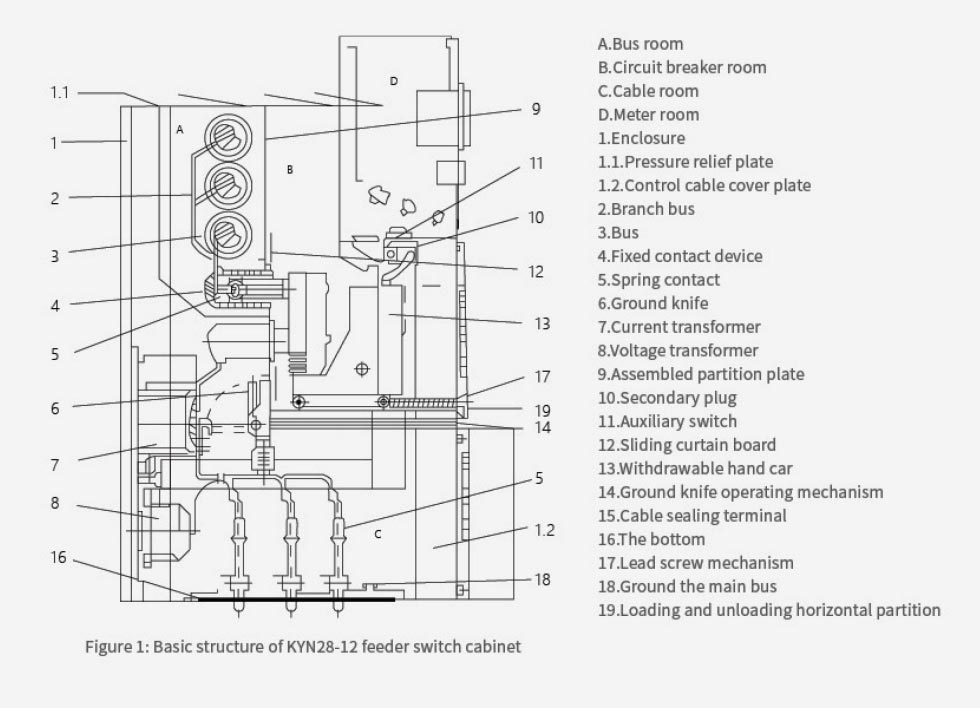

Конструктивные и конструктивные особенности

Корпус распределительного устройства Kyn28 11 кВ имеет модульную болтовую конструкцию, изготовленную из высококачественной оцинкованной/холоднокатаной стали. стальная пластина, разделенная на пять независимых отсеков заземления металлическими перегородками, эффективно предотвращающая неисправности распространение.

1. Отсек автоматического выключателя: Оборудован съемной тележкой вакуумного выключателя с механическим переплетение
2. Шинный отсек: устанавливает главные и ответвленные шины, независимо изолированные.
3. Кабельный отсек: используется для кабельных соединений, содержащих трансформаторы, заземлители, ограничители перенапряжения и т. д.
4. Отсек приборов управления: устанавливает реле, приборы, защитные устройства и вторичные цепи.
5. Канал сброса давления: оснащен устройством сброса давления вверху, позволяющим безопасно сбрасывать давление дуги. в случае неисправности.

Основные преимущества

1. Конструкция со съемной ручной тележкой. Ручные тележки автоматического выключателя и PT взаимозаменяемы, что обеспечивает быстрое техническое обслуживание. и замену без обесточивания всей секции шин.
2. Комплексная блокировка из пяти защит: предотвращает случайное размыкание/замыкание выключателя, предотвращает толкание/тянуть тележку под нагрузкой предотвращает замыкание заземлителя при наличии напряжения, предотвращает подачу питания когда заземлитель замкнут, и предотвращает случайное попадание в отсеки под напряжением.
3. Компактная конструкция: управление и обслуживание с фронтальной стороны, экономия места для установки.
4. Высокая адаптируемость к окружающей среде: встроенный конденсационный нагреватель, подходящий для влажной среды.

Основные типы приложений:

1. Шкаф входящей линии (приема питания)
2. Шкаф отходящей линии (распределение мощности на фидеры/двигатели)
3. Трансформатор напряжения и шкаф измерения напряжения.
4. Шкаф учета (со счетчиком электроэнергии)
5. Шкаф шинной секции
6. Изоляционный шкаф

Условия окружающей среды

- Температура окружающей среды: -15℃ ~ +40℃.
- Среднесуточная относительная влажность ≤95%, среднемесячная ≤90%
- Отсутствие взрывоопасных, агрессивных газов или проводящей пыли, отсутствие сильной вибрации.
- Только внутренняя установка

Основные технические параметры

Фактический случай применения

Проект электрораспределения городского коммерческого комплекса. 50-ти этажный торговый комплекс (офис+торговая+развлекательная зона) в Восточном Китае используются 18 распределительных устройств Usune Kyn28 11 кВ, включая входящие линии, отходящие линии, ПТ, приборы учета, шкафы секций и шкафы изолирующие с резервным электропитанием через двойные шины.

За два года эксплуатации достигнута надежность электроснабжения 99,98% без каких-либо внеплановых отключений электроэнергии. распределительное устройство можно быстро заменить, что значительно сокращает время обслуживания. Компактный шкаф экономит место в распределительное помещение, а конденсационный нагреватель обеспечивает стабильную работу во влажной среде.

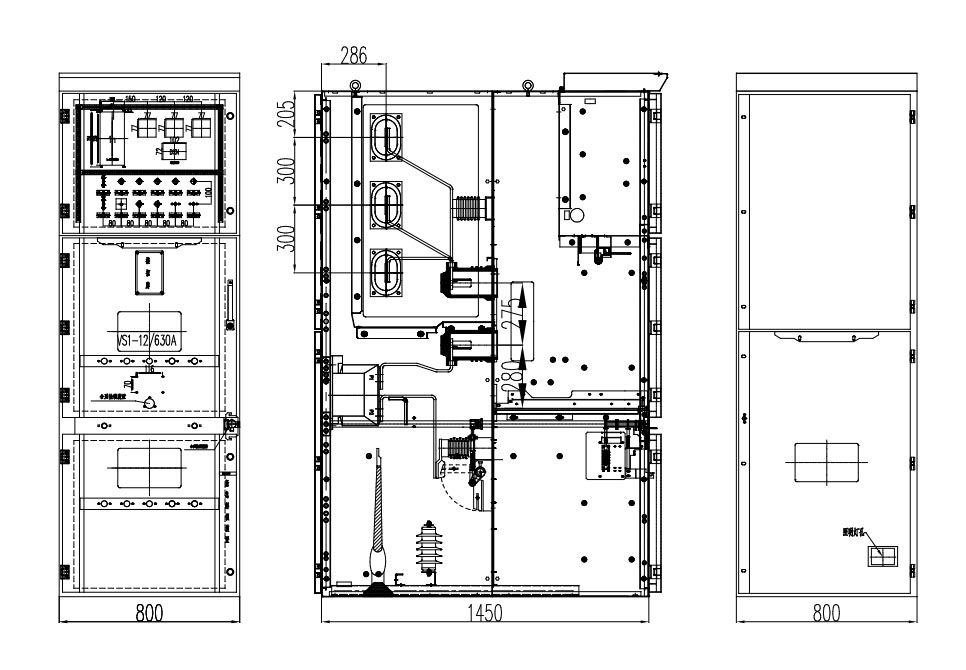

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Каковы основные различия между Usune KYN28 11 кВ и традиционным фиксированным распределительным устройством?

О: Основное отличие заключается в конструкции выдвижного распределительного устройства. Автоматические выключатели можно вынимать независимо и взаимозаменяемы, что исключает необходимость полного отключения электроэнергии во время технического обслуживания. Это приводит к повышению безопасности и эффективность обслуживания, а независимый отсек эффективно ограничивает диапазон неисправностей.

В2: Можно ли использовать распределительное устройство Kyn28 11 кВ в высокогорных или особенно влажных условиях?

А: Да. Как профессиональный производитель, Usune предлагает конструкции для снижения номинальных характеристик, улучшенную изоляцию и защита от коррозии и встроенный нагреватель для обеспечения надежной работы во влажной среде.

В3: А как насчет гарантии на продукцию и послепродажного обслуживания?

О: На всю машину предоставляется 12-месячная гарантия, глобальная техническая команда, которая отвечает 24 часа в сутки и быстро обслуживание на месте доступно в основных областях. Мы также обеспечиваем долгосрочное обслуживание и техническое обучение.
