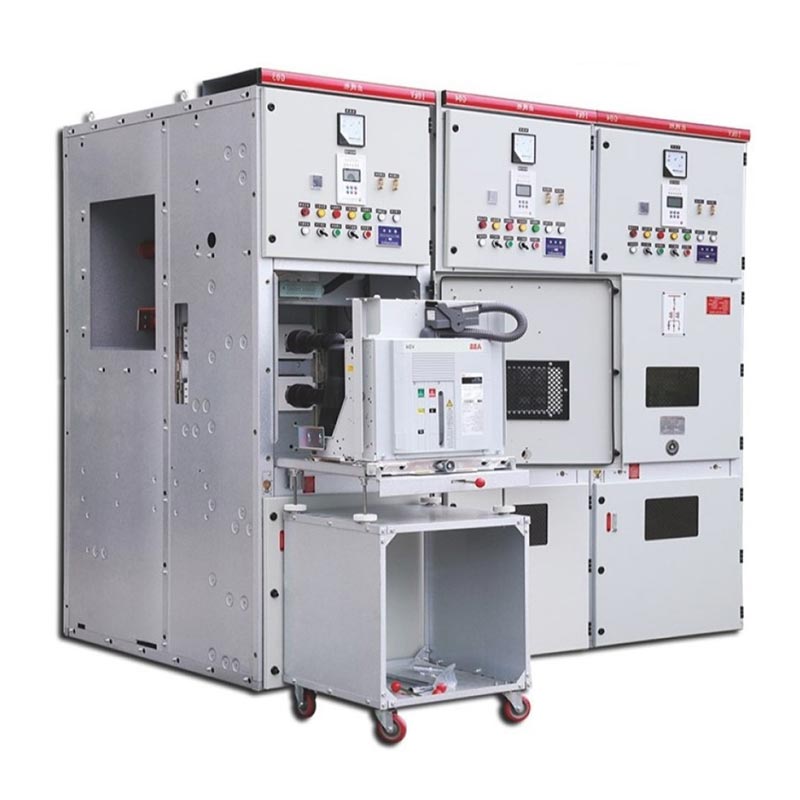

Кын28 Распредустройство 12кВ

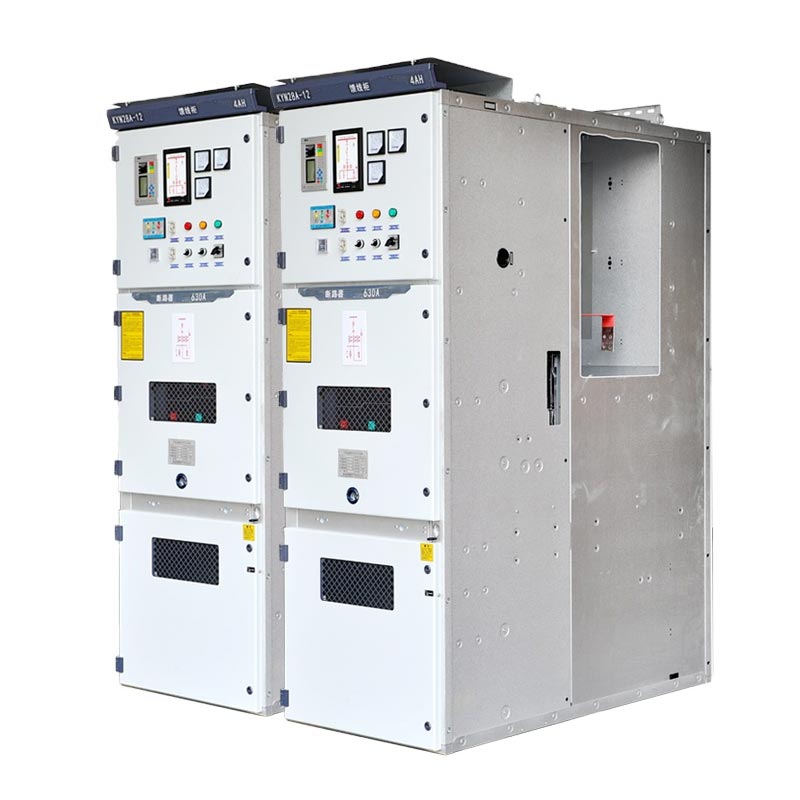

Распределительное устройство Usune Kyn28 12 кВ представляет собой внутреннее распределительное устройство высокого напряжения с номинальным напряжением 3,6 кВ. 7,2 кВ и 12 кВ, подходят для трехфазных систем переменного тока 50/60 Гц. Это основное электрооборудование в современной энергетике. передача и распределение, промышленное распределение электроэнергии и электроснабжение коммерческих зданий. Продукт имеет бронированную металлическую конструкцию, полностью разделяющую функциональные блоки, такие как автоматические выключатели, шины, кабели и контрольно-измерительные приборы. Такая конструкция с самого начала исключает распространение дуговых замыканий. Это также оснащен выкатной тележкой с вакуумным выключателем, позволяющей быстрое обслуживание и замену без выключения вниз по шине, полностью отвечая основным требованиям энергосистем к безопасной, стабильной и эффективной работе и техническое обслуживание.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Основные технические параметры

Независимая структура отсеков

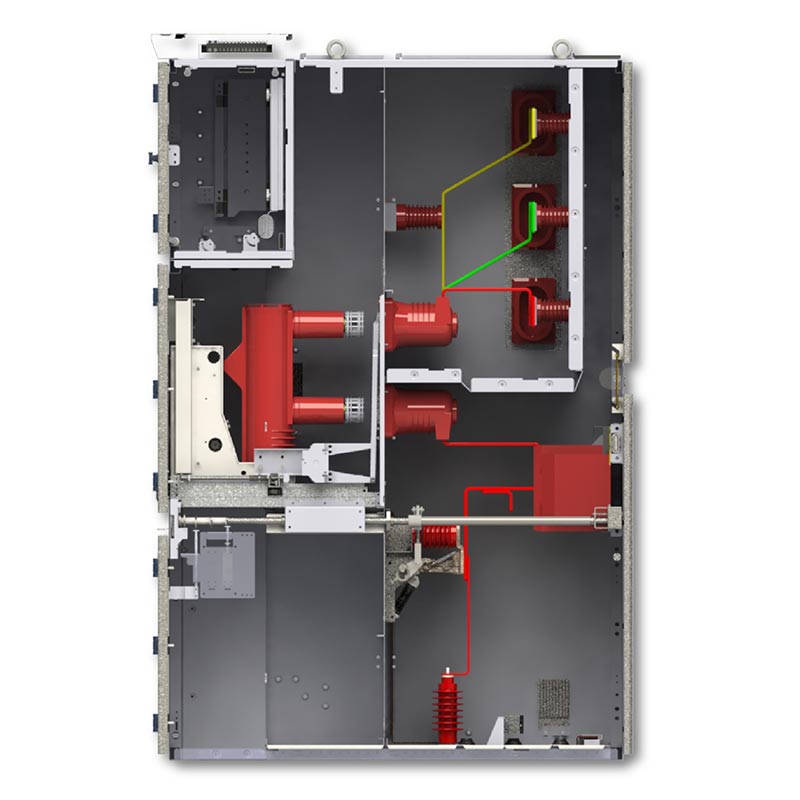

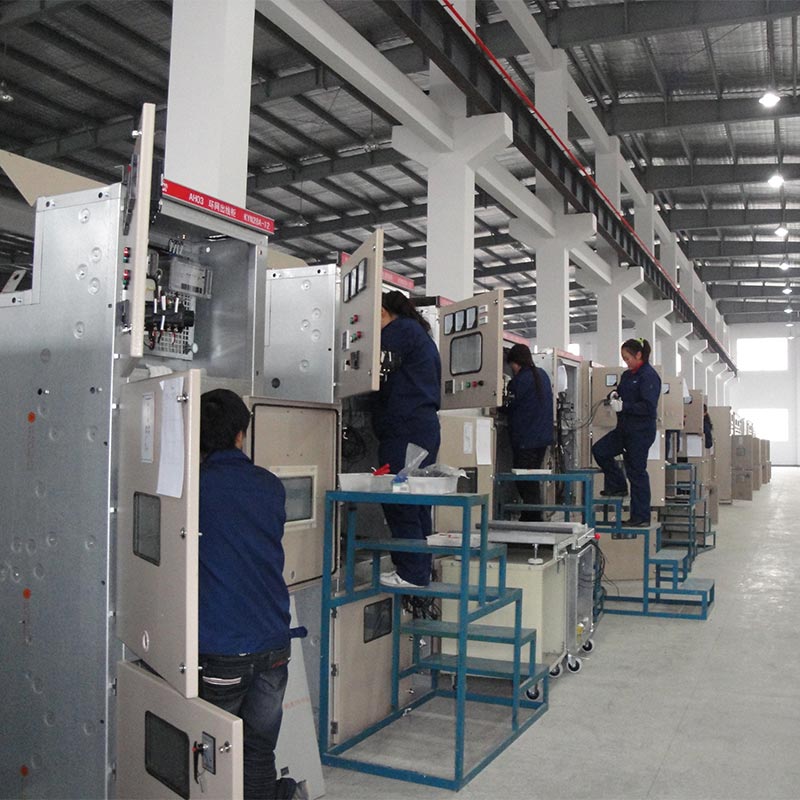

Распределительное устройство Kyn28 12 кВ имеет модульную конструкцию отсека с цельнометаллической изоляцией. Четыре функциональные области полностью независимы и эффективно предотвращают распространение ошибок:

1. Отсек выключателя: Устанавливает тележку вакуумного выключателя, оснащенную точными направляющими и механизмы блокировки, обеспечивающие безопасное движение тележки.
2. Шинный отсек: Закрытая компоновка главных и ответвительных шин с превосходными изоляционными характеристиками, позволяющая избежать риск короткого замыкания фаза-фаза/фаза-земля.
3. Кабельный отсек: достаточно места, подходит для многоцепных кабельных соединений, облегчает прокладку кабеля, проводку, и тестирование.
4. Отсек приборов и управления: объединяет защитные устройства, измерительные приборы и схему управления. компоненты для централизованного мониторинга и эксплуатации.
5. Устройство сброса давления: оснащено специальной заслонкой сброса давления сверху, что позволяет быстро отключить дугу. давления при внутренних неисправностях, обеспечивая безопасность шкафа и персонала.

Основные преимущества продукта

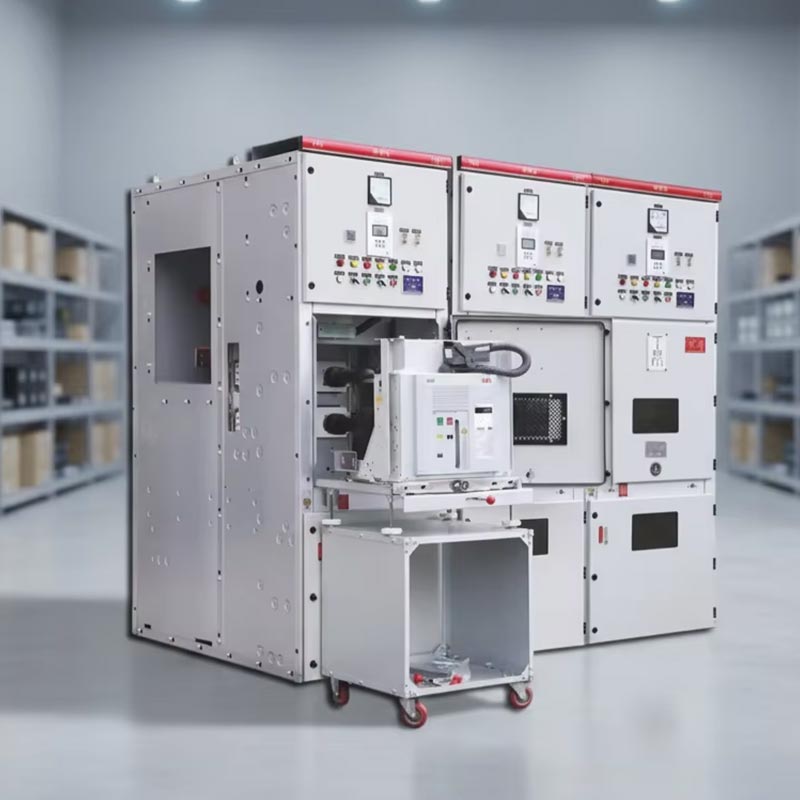

1. Съемная конструкция ручной тележки

Автоматический выключатель, серия PT и изолирующая ручная тележка полностью взаимозаменяемы. Во время обслуживания просто снимите неисправную тележку и вставьте запасную тележку, чтобы быстро восстановить подачу электроэнергии, не отключая всю шину, существенно сократить время обслуживания при отключении электроэнергии.

2. Комплексная механическая блокировка с пятью функциями:

- Предотвращает случайное размыкание и замыкание автоматических выключателей;
- Предотвращает снятие/задвигание ручной тележки выключателя под нагрузкой;
- Предотвращает случайное замыкание заземлителя под напряжением;
- Предотвращает случайное подачу напряжения при замыкании заземлителя;
- Предотвращает случайное попадание в отсеки под напряжением.

3. Оптимизированная безопасность и техническое обслуживание.

Полностью передняя конструкция для эксплуатации и обслуживания исключает необходимость в заднем пространстве для обслуживания, что эффективно экономит площадь помещения в распределительном помещении; шкаф имеет встроенный конденсационный нагреватель, адаптируемый к высокой влажности окружающей среды, предотвращая нарушения изоляции, вызванные конденсацией.

4. Высокая изоляция и устойчивость к повреждениям.

В распределительном устройстве Kyn28 12 кВ используются высококачественные изоляционные материалы и научно подобранная изоляция, что обеспечивает высокий уровень изоляции. Он эффективно противостоит коротким замыканиям, перенапряжениям и другим электрическим неисправностям. Комбинированный благодаря своей металлической броневой конструкции он может похвастаться сильными возможностями контроля дуги.

Основные типы приложений

1. Шкаф входящей линии: получает электропитание от вышестоящих источников, обеспечивая прием электропитания и общую защиту.
2. Шкаф исходящей линии: распределяет питание по нагрузкам, двигателям и другим клеммным цепям, обеспечивая защиту.
3. Шкаф измерения напряжения и трансформатора напряжения: контролирует напряжение системы и обеспечивает защиту от перенапряжения.
4. Шкаф учета: объединяет приборы учета энергии для получения точной статистики энергопотребления.
5. Шкаф секций сборных шин: обеспечивает сегментированную работу, изоляцию и защиту секций сборных шин.
6. Изолирующий шкаф: Обеспечивает электрическую изоляцию, обеспечивая безопасное обслуживание.

Реальный пример применения

Пример 1: Проект распределения электроэнергии 10 кВ для крупного центра обработки данных в Восточном Китае

Требования к проекту: Центру обработки данных требуется доступность электроэнергии на уровне 99,99 %, а также безотказная и высокостабильная система. система распределения электроэнергии среднего напряжения для обеспечения бесперебойного питания основных нагрузок, таких как серверы и охлаждающее оборудование.

Решение: Полная система распределения электроэнергии была построена с использованием распределительных устройств Usune Kyn28 12 кВ, включая Шкафы входящие, шкафы учета, шкафы ПТ и 12 шкафов отходящие. Он оснащен защитой от короткого замыкания 40 кА. вакуумные выключатели с отключающей способностью и интеллектуальные встроенные защитные устройства для быстрого устранения неисправностей изоляция и точное определение места повреждения.

Результаты эксплуатации: С момента ввода в эксплуатацию в 2023 году система работала без сбоев, со 100% точность защитных действий. Ежегодное время отключения электроэнергии составляет менее 5 минут, что полностью соответствует высоким Требования к надежности электропитания центра обработки данных и эффективное предотвращение экономических потерь в десятки миллионы долларов из-за сбоев в подаче электроэнергии.

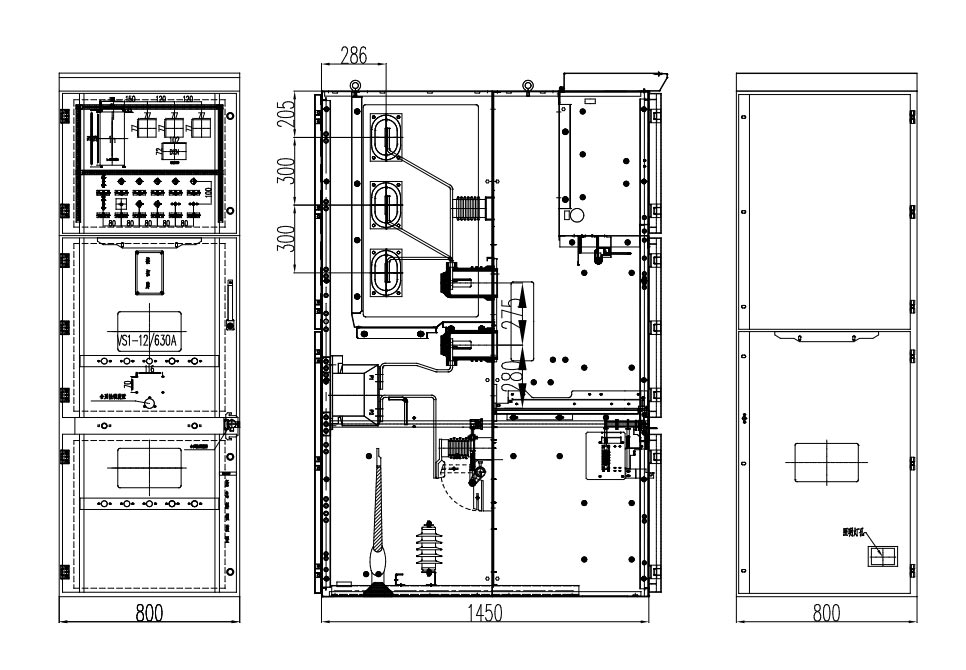

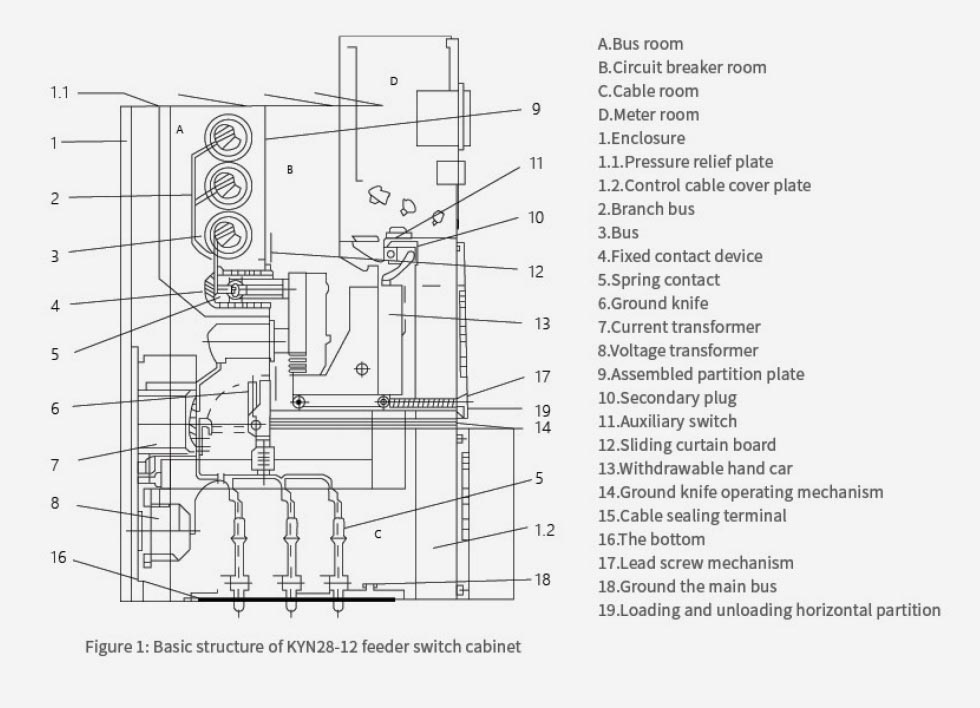

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

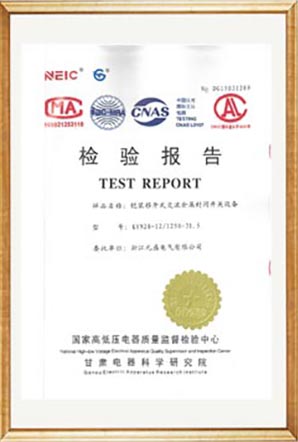

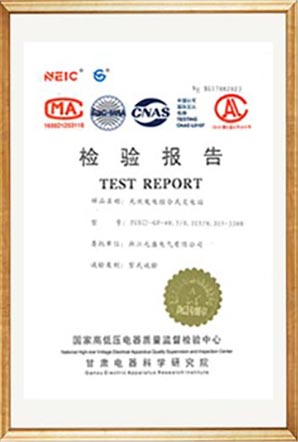

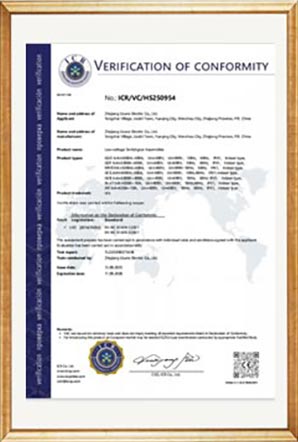

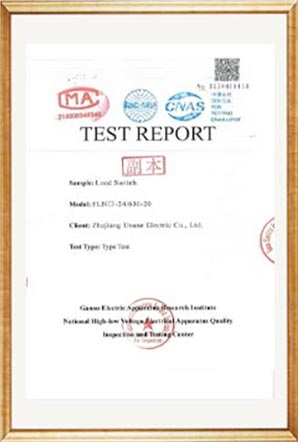

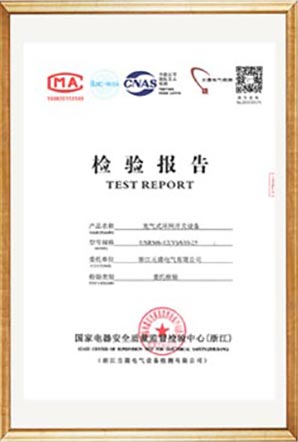

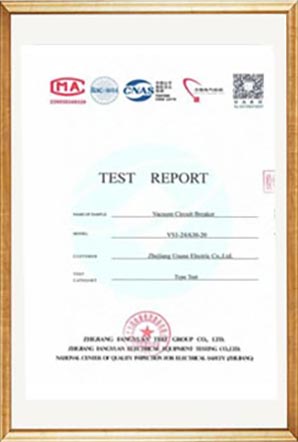

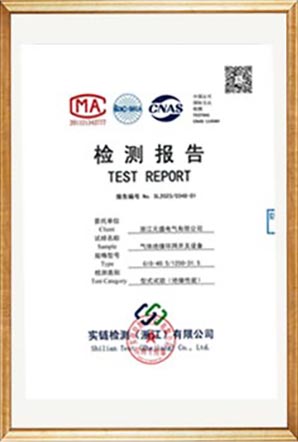

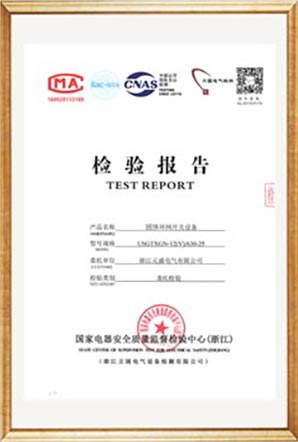

Отчет об испытаниях

Часто задаваемые вопросы

Q1: Является ли «пятизащитная» блокировка системы распределительного устройства Kyn28 12 кВ механизмом механической принудительной блокировки, и можно ли его отключить?

В «пятизащитной» системе блокировки распределительного устройства Usune KYN28 используется чисто механическая конструкция принудительной блокировки. без дополнительной электрической схемы разблокировки, что конструктивно исключает возможность неправильной эксплуатации. Только профессиональный обслуживающий персонал может временно разблокировать его с помощью специальных инструментов в безопасных условиях электропитания. выход из строя и заземление; его нельзя разблокировать во время нормальной работы. Это полностью соответствует IEC и отечественному электропитанию. стандарты безопасности, обеспечивающие максимальную безопасность операторов и оборудования.

Вопрос 2: Может ли изделие нормально работать в условиях высокой влажности и на большой высоте, а также какие специальные методы обработки применяются? требуется?

Стандартная допустимая влажность продукта составляет ≤95% в среднем за день и ≤90% в среднем за месяц. Встроенный конденсаторный нагреватель автоматически осушает, легко справляясь с условиями с высокой влажностью. Для сценариев с высотой > 1000 м это может быть используется со снижением мощности в соответствии со стандартами электроэнергетики (снижение мощности примерно на 10 % на каждые 1000 м увеличения мощности). высота). Также доступны специально разработанные версии с усиленной изоляцией для увеличения пути утечки и соответствия требованиям. Требования безопасности высотной эксплуатации.
