Распределительное устройство среднего напряжения 24 кВ низкого и среднего напряжения

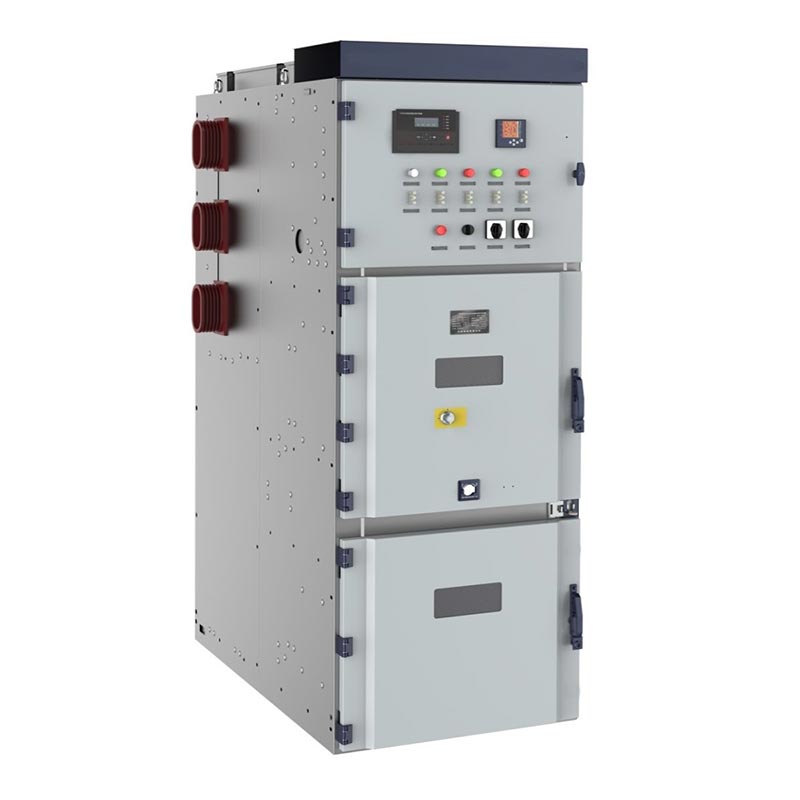

Распределительное устройство среднего напряжения низкого и среднего напряжения Usune 24 кВ, KYN28-24 (Z) (GZS1), относится к бронированным выкатным устройствам переменного тока. Категория распределительных устройств в металлическом корпусе. Он подходит для трехфазных систем переменного тока частотой 50 Гц и в основном используется для власть прием, распределение, управление цепями, защита и мониторинг.

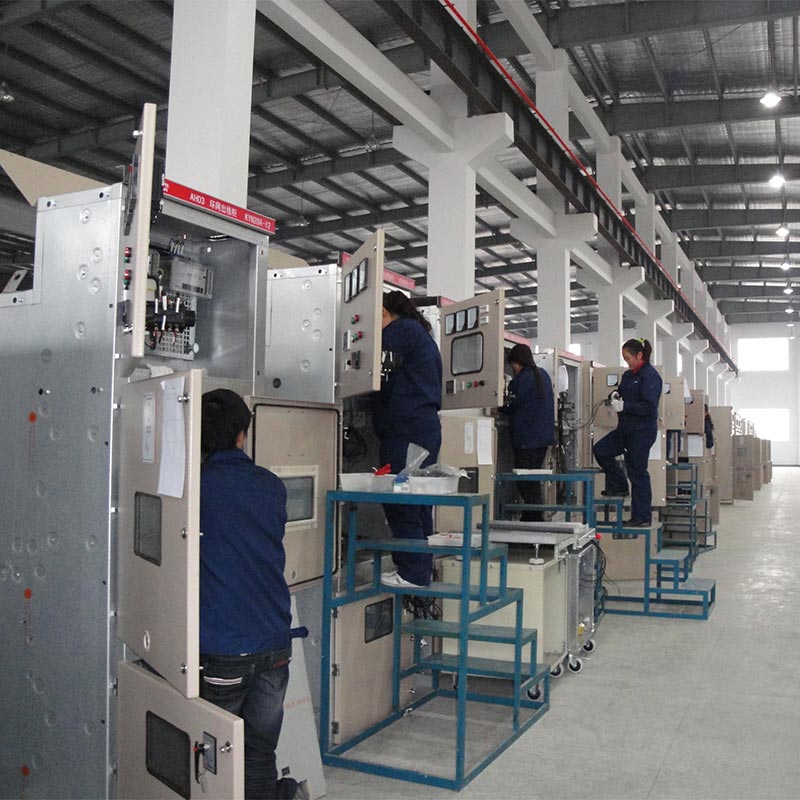

Распределительные устройства среднего напряжения низкого и среднего напряжения 24 кВ широко используются на электростанциях, подстанциях, в промышленности и горнодобывающей промышленности. предприятий и высотных зданий для приема, распределения, управления и защиты электроэнергии. Ядро Усуне Производственная база расположена в Китае, что делает ее надежным профессиональным производителем, обеспечивающим высокое качество решения по распределению электроэнергии среднего напряжения для пользователей по всему миру.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Основные технические параметры

Наша продукция строго соответствует следующим стандартам

1. GB3906-2006 «Распределительные устройства и устройства управления переменного тока в металлическом корпусе 3,6–40,5 кВ».
2. GB/T11022 «Общие технические условия для высоковольтных распределительных устройств и устройств управления».
3. IEC62271-200 «Распределительное устройство переменного тока в металлическом корпусе с номинальным напряжением выше 1 кВ и ниже 52 кВ».
4. ДЛ/Т404 «Технические условия заказа закрытых распределительных устройств переменного тока высокого напряжения»

Структура кабинета

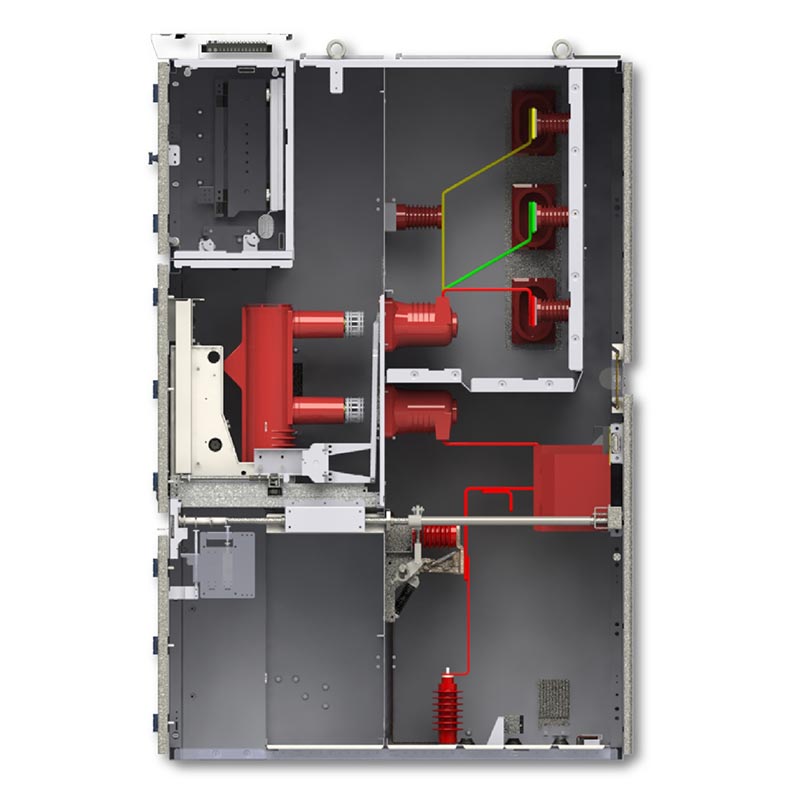

Распределительное устройство среднего и низкого напряжения 24 кВ имеет цельнометаллическую секционированную конструкцию, каждая из которых функциональная зона изолирована независимо, что эффективно подавляет распространение дуг разломов.

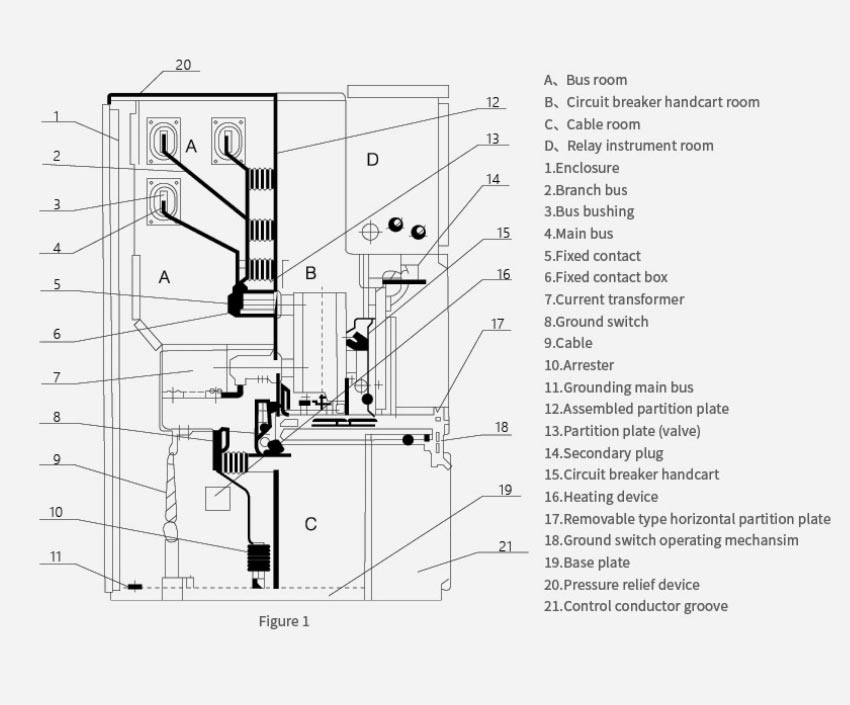

1. Отсек автоматического выключателя: оборудован съемной тележкой для вакуумного выключателя.
2. Шинный отсек: содержит главные шины, ответвленные шины и изоляторы шин.
3. Кабельный отсек. Устанавливает трансформаторы тока, трансформаторы напряжения, заземлители и кабельные наконечники.
4. Отсек приборов управления: оснащен реле, защитными устройствами, приборами, вторичной проводкой и контроль панели.
5. Канал сброса давления: оснащен устройством разгрузки дуги в верхней части шкафа для повышения безопасности при сбоях.

Основные функции

1. Цельнометаллические независимые отсеки для предотвращения распространения и взаимного влияния дуг короткого замыкания.

2. Комплексная механическая пятизащитная блокировка:
- Предотвращает толкание или вытягивание тележки выключателя под нагрузкой.
- Предотвращает включение автоматического выключателя при включенном заземлителе.
- Предотвращает случайное замыкание заземлителя под напряжением.
- Предотвращает случайное попадание в отсеки под напряжением.
- Предотвращает неправильное срабатывание разъединителя.

3. Установленная по центру съемная тележка для фронтального управления и технического обслуживания, облегчающая ремонт.

4. Высокий уровень изоляции, компактная конструкция и высокая отказоустойчивость.

5. Соответствует отечественным и международным стандартам, адаптируется к различным схемам распределения электроэнергии.

Практические примеры применения

Случай 1: Муниципальная подстанция в Восточном Китае

1. Предыстория проекта

Муниципальной подстанции 110 кВ необходимо было модернизировать свою вторичную распределительную сеть для удовлетворения растущих городских потребностей. спрос на электроэнергию и повысить надежность электроснабжения.

2. Решение

Для системы распределения электроэнергии 24 кВ было развернуто 36 распределительных устройств среднего напряжения низкого и среднего напряжения Usune 24 кВ.

3. Результаты

- Компактная конструкция распределительного устройства сэкономила 30% площади подстанции.
- Пятистойкая система блокировки отработала без аварий в течение трех лет эксплуатации.
- Надежная технология вакуумного отключения сократила время простоя более чем на 80%, что значительно улучшило качество электроснабжения 200 000 жителей.

Случай 2: Крупный нефтехимический завод в Центральной Азии

1. Предыстория проекта

Современному нефтехимическому комплексу потребовалась высоконадежная система распределения электроэнергии среднего напряжения для обеспечения бесперебойная работа ответственного производственного оборудования.

2. Решение

Поставлено 58 распределительных устройств Usune 24 кВ, специально разработанных для суровых промышленных условий и оснащенных устойчивость к пыли и коррозии.

3. Результаты

- Успешно выдержали суровые условия эксплуатации (высокая запыленность, химические пары), продемонстрировав стабильную работу. производительность.
- Возможность быстрого отключения при неисправности (< 60 мс) защищает дорогостоящие компрессоры и реакторы от повреждения во время короткого замыкания. схемы.
- Фронтальная конструкция для обслуживания сокращает время простоя при обслуживании на 50%, обеспечивая непрерывность производства.

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Каков применимый диапазон напряжения этого распределительного устройства среднего напряжения низкого и среднего напряжения 24 кВ?

A1: Продукт подходит для трехфазных энергосистем переменного тока напряжением 3,6～12 кВ, 24 кВ, частотой 50/60 Гц, удовлетворяя потребности большинства сценарии распределения электроэнергии среднего напряжения.

В2: Поддерживает ли оборудование обслуживание и ремонт на месте?

А2: Да. Продукт имеет конструкцию с фронтальным управлением и фронтальным обслуживанием; тележку выключателя можно перемещать для быстрое обслуживание и замена без ущерба для работы других цепей.

В3: Как профессиональный поставщик, предлагает ли ваша фабрика индивидуальные решения?

А3: Да. Usune может настроить номинальный ток, ток отключения при коротком замыкании, размер шкафа, конфигурацию защиты, и т. д., в соответствии с требованиями проекта для адаптации к различным условиям эксплуатации и системным требованиям.
