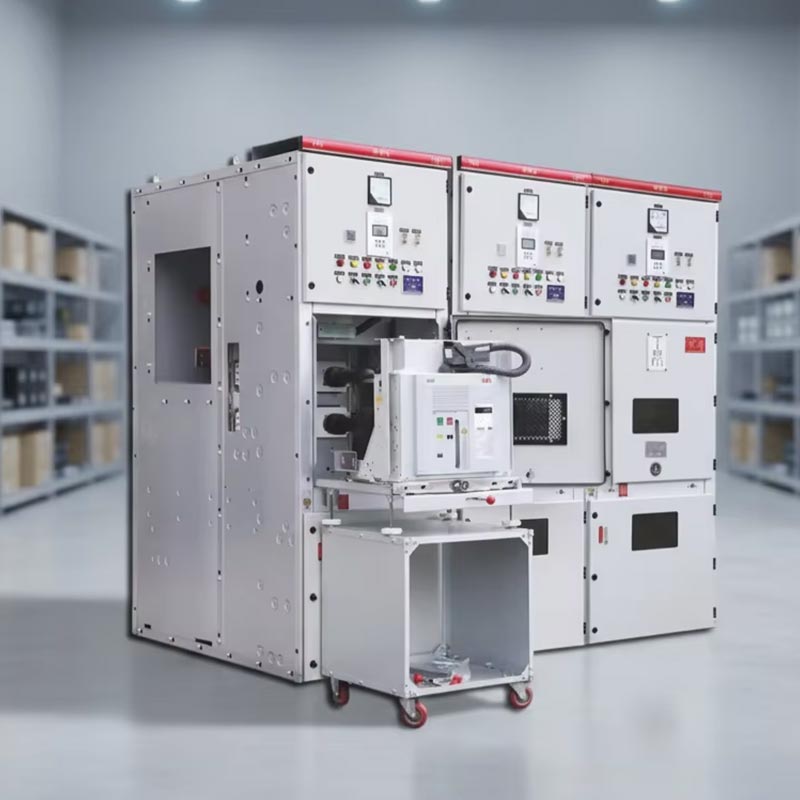

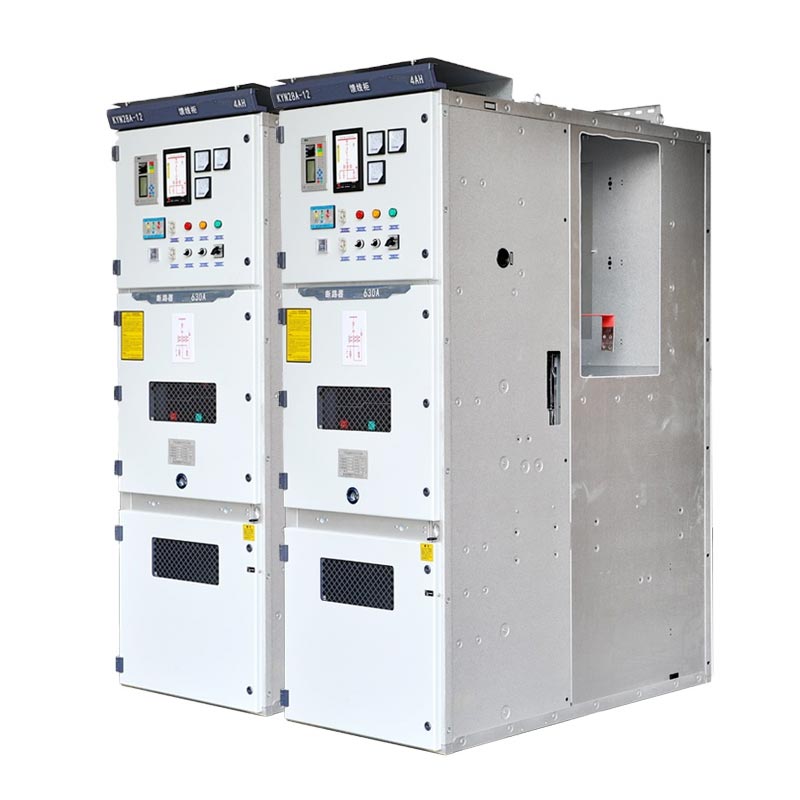

Кын28 Распредустройство 10кВ

Распределительное устройство Usune Kyn28 10 кВ подходит для трехфазного переменного тока частотой 50 Гц, 3,6 ~ 12 кВ с одинарной шиной и одинарной шиной. сегментированный энергосистемы и имеет комплексные функции «пяти доказательств». Секция ручной тележки шкафа может быть оборудована с основные компоненты, такие как вакуумные выключатели и вакуумные контакторы. Вакуумные автоматические выключатели таких брендов, как ABB. ВД4, Можно выбрать Schneider HVX и Usune VS1. В настоящее время это основной комплект высоковольтных устройств для внутреннего применения. власть распределительное оборудование, в основном используемое для передачи и приема электроэнергии на различных подстанциях и в распределительных сетях. станций, а также для управления, защиты и мониторинга цепей.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Требования к операционной среде

• Температура окружающего воздуха: верхний предел +40℃, нижний предел -15℃;
• Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
• Высота над уровнем моря: 1000 м и ниже;
• Сейсмическая интенсивность: Не более 8 градусов;
• Отсутствие опасности возгорания или взрыва, отсутствие сильного загрязнения, химической коррозии и сильной вибрации. Если действующий окружающая среда превышает нормальные условия, указанные в GB3906, пользователь и производитель должны согласовать и определить соответствующие условия.

Технические параметры

• Номинальное напряжение: 3,6 кВ, 6,6 кВ, 7,2 кВ, 10 кВ, 11 кВ, 12 кВ, 13,8 кВ, 15 кВ, 17,5 кВ, 20 кВ, 24 кВ;
• Номинальная частота: 50/60 Гц;
• Номинальный ток: 630А, 1250А, 1600А, 2000А, 2500А, 3150А, 4000А, 5000А;
• Номинальный кратковременный выдерживаемый ток (4 с): 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА;
• Номинальный уровень изоляции: 42 кВ (частота сети 1 мин, между электродами/землей), 48 кВ (разомкнутый контакт); 75кВ (грозовой импульс, между электродами/на землю), 85кВ (разомкнутый контакт, пиковое значение);
• Класс защиты: степень защиты корпуса IP4X, защита отсеков IP2X;
• Типы шкафов: шкафы входящих линий, шкафы отходящих линий, шкафы защиты трансформаторов, шинные стяжки. шкафы, шкафы разъединителей, шкафы подъема шин, шкафы ПТ/ТН и т.д.;
• Размеры шкафа: Ширина 650 мм/800 мм/1000 мм, Высота 2300 мм, Глубина 1450 мм.

Основные преимущества

1. Комплексная защита безопасности

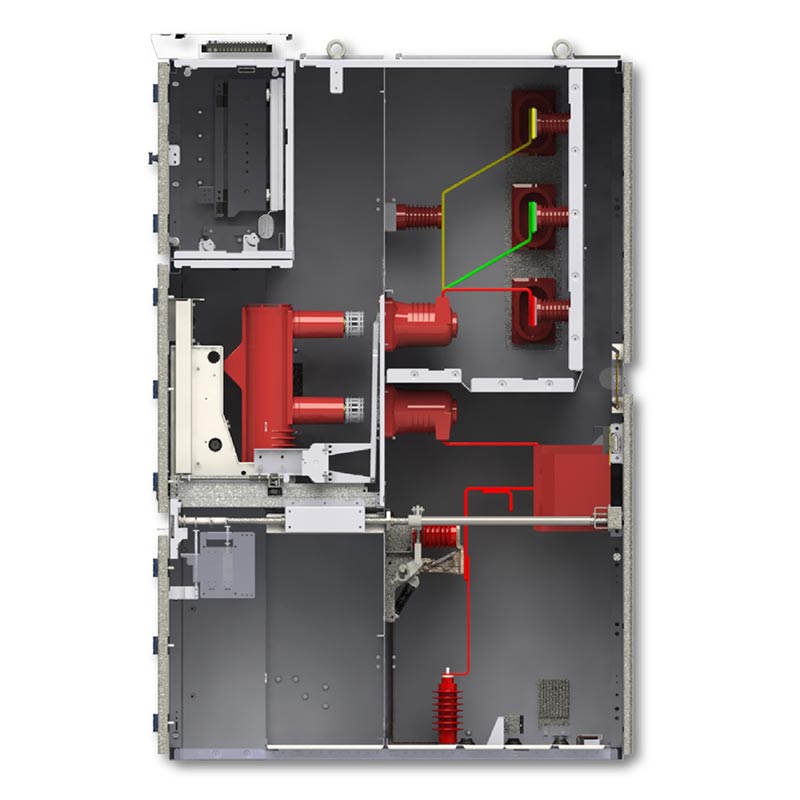

Распределительное устройство Kyn28 10 кВ имеет бронированную металлическую закрытую конструкцию, в которой каждый функциональный отсек независим. разделены. В сочетании с механическими и электрическими блокировками он полностью реализует пятиуровневую блокировку. устранение риск неправильной эксплуатации. Степень защиты корпуса достигает IP4X, а защита отсека — IP2X. дальше повышение возможностей обеспечения безопасности.

2. Стабильная и надежная работа.

Разработан и изготовлен строго в соответствии с международными стандартами IEC и системой управления качеством ISO, Используя высококачественные вакуумные компоненты, он совместим с вакуумными выключателями различных известных марок, имеет сильный выдерживает короткое замыкание, адаптируется к широкому диапазону напряжения и тока и подходит для длительного использования. непрерывный операция.

3. Удобная установка и обслуживание.

Съемная конструкция тележки обеспечивает быстрый и легкий осмотр и замену. Его компактная структура поддерживает фронт техническое обслуживание, экономия места и времени простоя. Стандартизированные размеры шкафа адаптируются к различным сценариям установки, что обеспечивает высокую эффективность установки.

4. Широкая применимость

Распределительное устройство Kyn28 10 кВ охватывает все уровни напряжения от 3,6 до 24 кВ, совместимо с двухчастотным оборудованием 50/60 Гц. системы, и предлагает различные типы шкафов для удовлетворения потребностей в распределении электроэнергии в различных отраслях, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, высотные здания. Он также может адаптироваться к различным традиционным рабочая среда.

Реальный пример применения

Для проекта реконструкции подстанции 110 кВ в одном городе было выбрано 28 распределительных устройств Usune KYN28-12. Оборудование добились высокого использования пространства, быстрого ввода в эксплуатацию и уровня надежности 99,98% после ввода в эксплуатацию, значительно повышение уровня безопасности электрораспределительной сети. В этом проекте распределительное устройство адаптировано к экологические требования на объекте, включая высоту над уровнем моря, температуру и влажность, а также подходящий вакуумный контур. Модель выключателя выбирается так, чтобы идеально соответствовать потребностям распределения электроэнергии на подстанции.

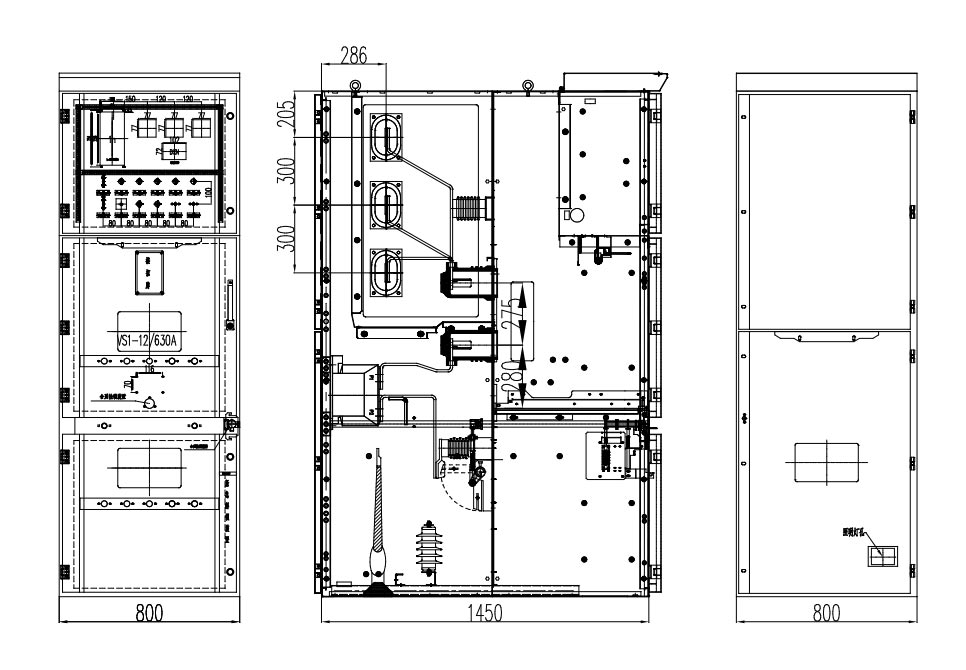

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

В1: Каковы конкретные «пятизащитные» функции распределительного устройства KYN28?

A: К ним в основном относятся предотвращение случайного размыкания и замыкания автоматических выключателей, предотвращение толкания или вытягивания. ручная тележка под нагрузкой, предотвращая подключение заземляющих проводов к токоведущим цепям, предотвращая замыкание автоматический выключатель с подключенным заземляющим проводом и предотвращающий случайное попадание персонала под напряжение отсеков, тем самым конструктивно обеспечивая безопасность персонала и оборудования.

Вопрос 2: Каков цикл планового технического обслуживания распределительного устройства Kyn28 10 кВ?

О: Рекомендуется проводить плановый осмотр каждые 6 месяцев и комплексное техническое обслуживание каждые 1-2 года. основное внимание уделяется проверке механизма, изоляции, блокировки и затяжки болтов. Usune предоставляет полную техническую поддержка.

В3: Может ли Usune предоставить распределительное устройство по индивидуальному заказу?

А: Да. Как профессиональный производитель, Usune может настраивать внутренние конфигурации, уровни защиты и интеллектуальные решения для мониторинга на основе напряжения, тока, требований защиты и условий объекта. Это может также отрегулируйте размеры шкафа и выберите подходящие модели вакуумных выключателей в соответствии с конкретными потребностями.

Подводя итог, можно сказать, что распределительное устройство Usune Kyn28 10 кВ сочетает в себе безопасность, надежность и простоту использования. При поддержке зрелых дизайн, строгий контроль качества и комплексные технические параметры подходят для различных работ. среды и сценарии. Являясь профессиональным производителем и высококачественным поставщиком из Китая, Usune продолжает предоставлять стабильные и эффективные решения по распределению электроэнергии среднего напряжения для пользователей по всему миру.
