Компания Zhejiang Usune Electric Co., Ltd. Вакуумное распределительное устройство среднего напряжения KYN28-12, разработанное на основе многолетних исследований и разработок. опыт и требования рынка, подходит для электросетей 3,6–12 кВ и систем с одинарной/двойной шиной, обеспечивая прием, распределение, контроль и защита.
Вакуумное распределительное устройство среднего напряжения KYN28-12 прошло строгие типовые испытания IEC. Компания обладает комплексная система управления ISO 9001, ISO 14001 и ISO 45001, обеспечивающая стабильную работу продукта. Как профессионал поставщик оборудования для распределения электроэнергии, Usune придерживается принципа «качество прежде всего, основанное на технологиях», обеспечивая стандартные конфигурации и индивидуальные решения для различных проектов.
Распределительное устройство низкого напряжения
Распределительное устройство среднего напряжения

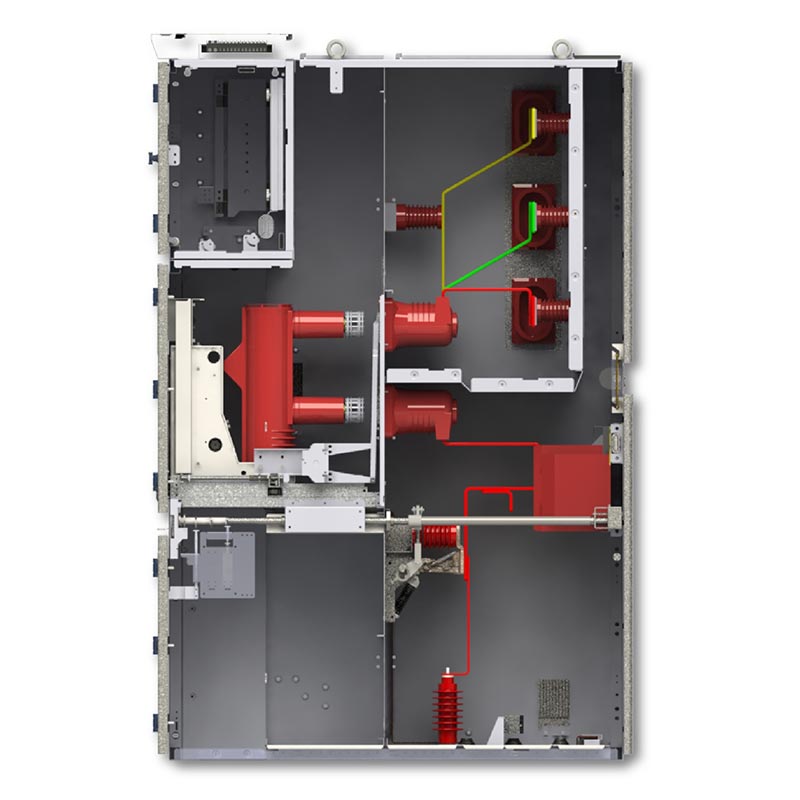

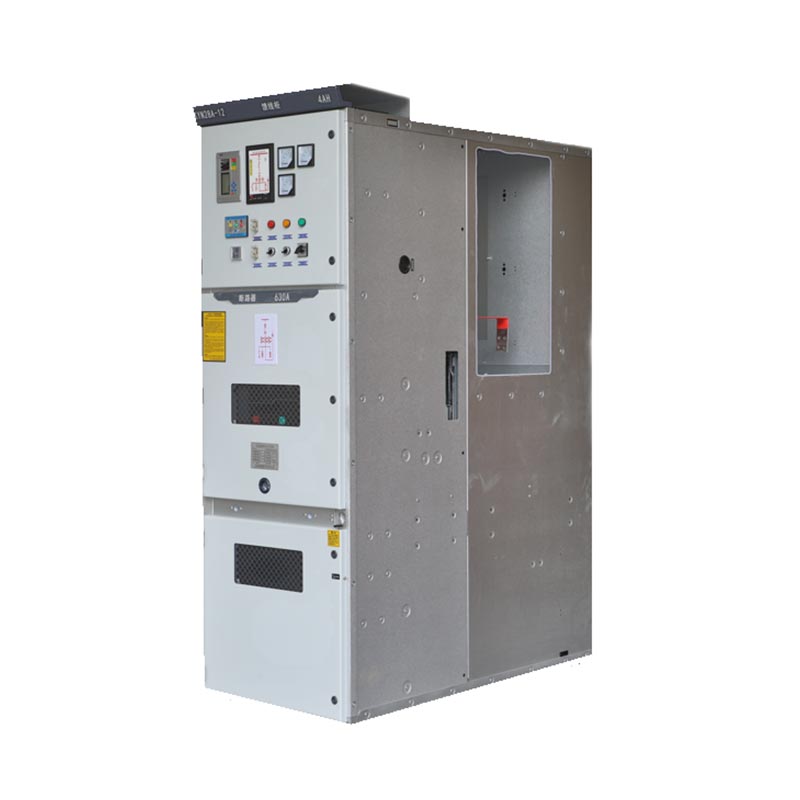

Вакуумное распределительное устройство среднего напряжения KYN28-12 имеет полностью закрытую металлическую бронированную конструкцию. Шкаф сделан из высококоррозионностойкой стальной пластины из алюминиево-цинкового сплава со степенью защиты IP4X. Внутренние шины, автоматические выключатели, кабели и низковольтные компоненты разделены независимо, что эффективно подавляет распространение дуг разломов. Оснащенный специальным передаточным механизмом, он облегчает перемещение и позиционирование тележка, поддерживает переднее обслуживание и настенный монтаж, а также экономит место на полу.
Оснащен комплексной системой блокировки «пять доказательств», предотвращающей сбои в работе электрооборудования; независимый для отсека выключателя и кабельного отсека можно подобрать нагреватели для предотвращения конденсационной коррозии; В кабельном отсеке достаточно места, что обеспечивает аккуратную проводку и удобство обслуживания.
Совместим с несколькими вакуумными выключателями, такими как VS1-12, ABB VD4 и Schneider HVX; можно настроить с помощью трансформаторы напряжения, изолирующие тележки и другие модули; тележки универсально взаимозаменяемы, что снижает сложность и стоимость обслуживания.
| Параметр | Подробности |
| Номинальное напряжение | 3,6кВ, 6,6кВ, 7,2кВ, 10кВ, 11кВ, 12кВ, 13,8кВ, 15кВ, 17,5кВ, 20кВ, 24кВ |
| Номинальная частота | 50/60 Гц |
| Номинальный ток | 630А, 1250А, 1600А, 2000А, 2500А, 3150А, 4000А, 5000А |
| Номинальный кратковременный выдерживаемый ток (4 с) | 16кА, 20кА, 25кА, 31,5кА, 40кА |
| Номинальный уровень изоляции | Частота питания: 42 кВ (1 мин); Импульс молнии: 75 кВ (пиковое) |
| Уровень защиты | Корпус IP4X, межкамерный IP2X |
| Температура окружающей среды | -15°С ~ +40°С |
| Типы панелей | Входящие, исходящие, защита трансформатора, шиносоединитель, PT/VT и т. д. |

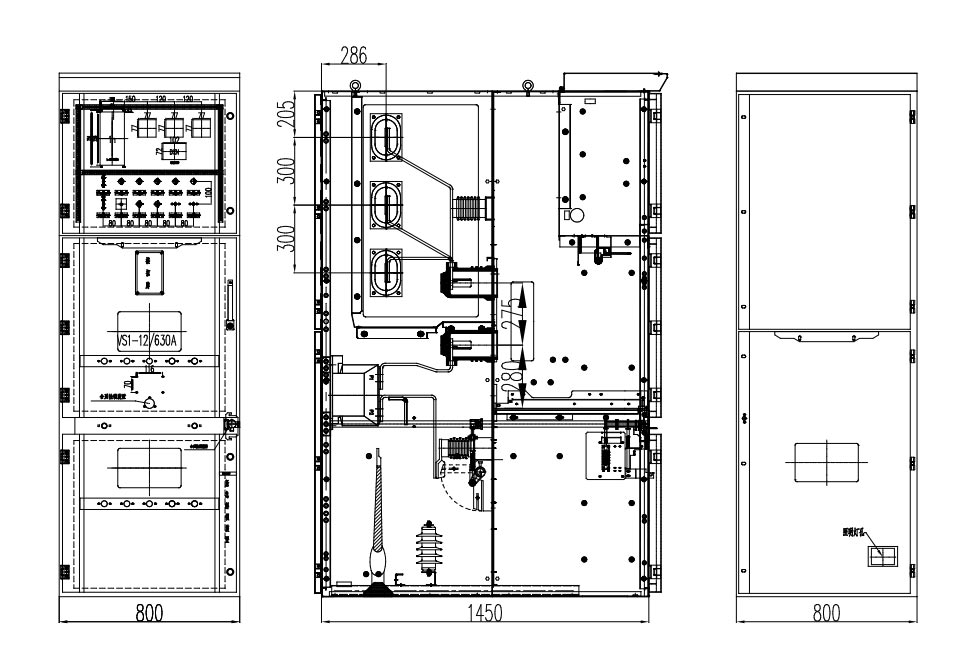

| Размеры (Ш×В×Г) | 650/800/1000 мм × 2300 мм × 1450 мм |
KYN28-12 благодаря своей прочной конструкции и стабильной работе является предпочтительным выбором для многих критически важных секторов:
1. Энергетика и инфраструктура: электростанции, ветряные электростанции и централизованные подстанции.
2. Тяжелая промышленность: Металлургические заводы, нефтехимические комплексы, крупные производственные предприятия.
3. Коммерческие и жилые помещения: высотные здания, аэропорты, больницы и центры обработки данных.
1. Задача: крупному международному порту требовалась надежная основная энергосистема для круглосуточной обработки контейнеров,
таможенный досмотр и операции по переработке опасных материалов. Решение должно было выдержать суровые условия региона.
влажный прибрежный климат.
2. Решение: В этом проекте была предусмотрена модульная сборная подстанция, объединяющая 14 трансформаторов среднего напряжения Usune KYN28-12.
Вакуумные распределительные устройства как ядро распределения высокого напряжения.
3. Причины выбора Usune: Usune выделяется проверенной степенью защиты IP4X, антиконденсационными нагревателями,
и прочный металлический корпус, что делает его идеальным для агрессивных сред с высокой влажностью.
4. Результаты: Система успешно введена в эксплуатацию и работает непрерывно со 100% безотказной работой, обеспечивая
стабильное и надежное электроснабжение критически важных операций порта. Этот проект полностью демонстрирует, почему Усуне, как
ведущий производитель в электротехнической промышленности, является предпочтительным выбором для критически важных приложений.
во всем мире.
| Нет. | Элемент | Единица | Ценить |
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Выдерживаемое напряжение промышленной частоты (1 минута) | 42, 48 | |
| 3 | Выдерживаемое напряжение грозового импульса (пиковое значение) | 75, 85 | |
| 4 | Номинальная частота | Гц | 50 |
| 5 | Номинальный ток | A | 630、1250、1600、2000、2500、3150*、4000*、5000* |
| 6 | Номинальный ток отключения при коротком замыкании (действующее значение) | кА | 25, 31,5, 40, 50 |
| 7 | Ток термостабильности 4 секунды (эффективное значение) | 25, 31,5, 40, 50 | |
| 8 | Номинальный пиковый выдерживаемый ток | кА | 63, 80, 100, 125, 150 |
| 9 | Степень защиты | Степень защиты корпуса IP4X и IP2X, когда отсек и дверца автоматического выключателя открыты. |
*Необходимо принудительное воздушное охлаждение.
Фабрика, мы можем гарантировать, что наша цена разумна и конкурентоспособна.
Обычно мы указываем цену в течение 24 часов после получения вашего запроса.
Да, конечно, мы принимаем OEM.
Время выполнения зависит от заказанного количества, обычно в течение 15-20 дней после получения оплаты.

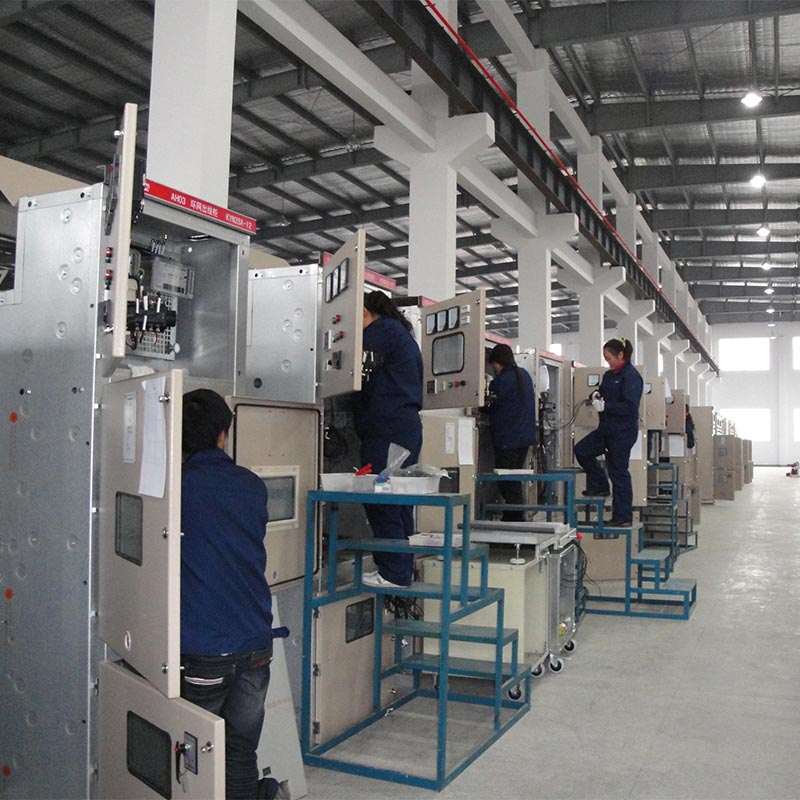

Вся продукция будет проверена, начиная с аксессуаров, и перед отправкой будет проведена плановая проверка. наша фабрика.
Сделайте фотографии или видео проблем с качеством и отправьте нам для проверки и подтверждения, и мы сделаем Удовлетворенное решение для вас в течение 1-3 дней.
12 месяцев с даты отгрузки.
● Мы специализируемся в этой области более 14 лет и имеем опытную команду разработчиков, занимающуюся проектированием.
и опытно-конструкторские работы для каждого проекта на основе особых требований заказчика.
● У нас очень строгая процедура контроля качества от компонентов до готовой продукции.
● Стабильный период производства в течение 15-20 дней.
● У нас есть полный набор протоколов испытаний продукции.
● Предоставлено одношаговое решение.
В заключение отметим, что вакуумное распределительное устройство среднего напряжения KYN28-12 представляет собой вершину мощности среднего напряжения. Технология распространения. Он сочетает в себе дизайн, ориентированный на безопасность, превосходное качество изготовления и гибкую настройку. варианты, обеспечивающие надежное долгосрочное решение для современных энергосистем. Благодаря превосходным исследованиям и разработкам, производству и системы обслуживания, этот флагманский продукт продолжает завоевывать мировое признание благодаря своему надежному качеству и комплексному обслуживанию. поддержка.
