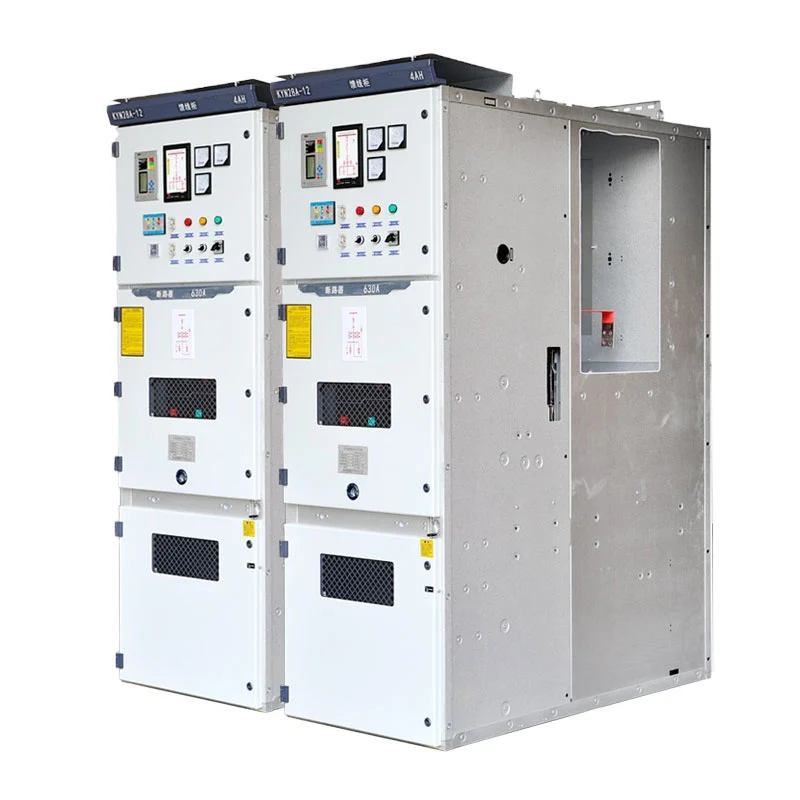

Панель среднего напряжения Vcb подходит для электростанций, подстанций, промышленных объектов, горнодобывающих предприятий, коммерческие здания и другие проекты распределения среднего напряжения внутри помещений. Usune производит оборудование в соответствии с применимыми стандартами IEC и GB и работает под управлением ISO 9001, ISO 14001 и ISO 45001. системы с сертификацией CE, соответствующей требованиям международного рынка.

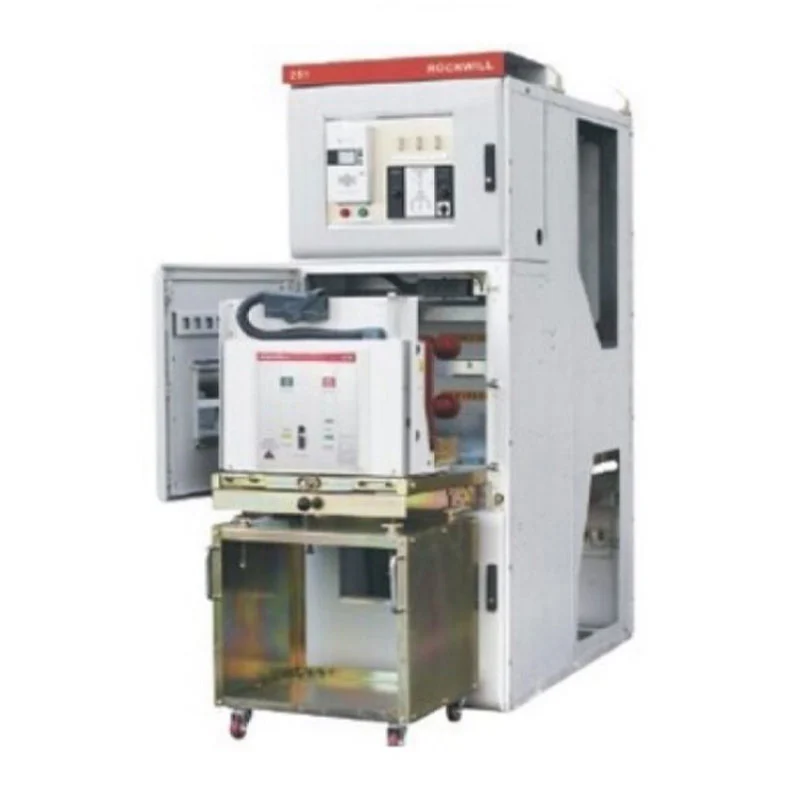

Основной особенностью этого распределительного устройства является выкатное расположение вакуумного выключателя. Вместо того, чтобы навсегда фиксация автоматического выключателя внутри шкафа, выключатель устанавливается на передвижную тележку, которую можно перемещать между сервисным, тестовым и изолированным положениями в соответствии с процедурой эксплуатации.
Такая конструкция обеспечивает практические преимущества при проверке, замене и устранении неисправностей. Автоматический выключатель тележки, тележки ПТ и тележки изолятора могут быть сконфигурированы по электрической схеме, при этом выдвижная конструкция позволяет обслуживающему персоналу получить доступ к соответствующему оборудованию без демонтажа полноценный кабинет.
Для подстанций и промышленных распределительных систем, где необходимо плановое техническое обслуживание и замена оборудования. эффективно выполненная, выдвижная конструкция может упростить операции обслуживания и сократить время, необходимое для вмешательство в оборудование.
Безопасная эксплуатация является ключевым фактором при покупке распределительного устройства среднего напряжения, поскольку неправильная последовательность коммутации может создать серьезную опасность поражения электрическим током. Серия KYN28 включает в себя механическую систему блокировки с пятью доказательствами. предназначен для ограничения неправильных рабочих процедур.
Конструкция блокировки предотвращает неправильную работу выключателя, предотвращает затягивание или опускание тележки под воду. нагрузки, предотвращает замыкание заземлителя, когда цепь находится под напряжением, предотвращает замыкание цепи подается напряжение, пока заземлитель включен, и предотвращает случайное попадание персонала в жилые отсеки.
Это механическое устройство блокировки обеспечивает дополнительный физический барьер безопасности во время переключения и операции по техническому обслуживанию, помогая операторам соблюдать правильную последовательность операций.

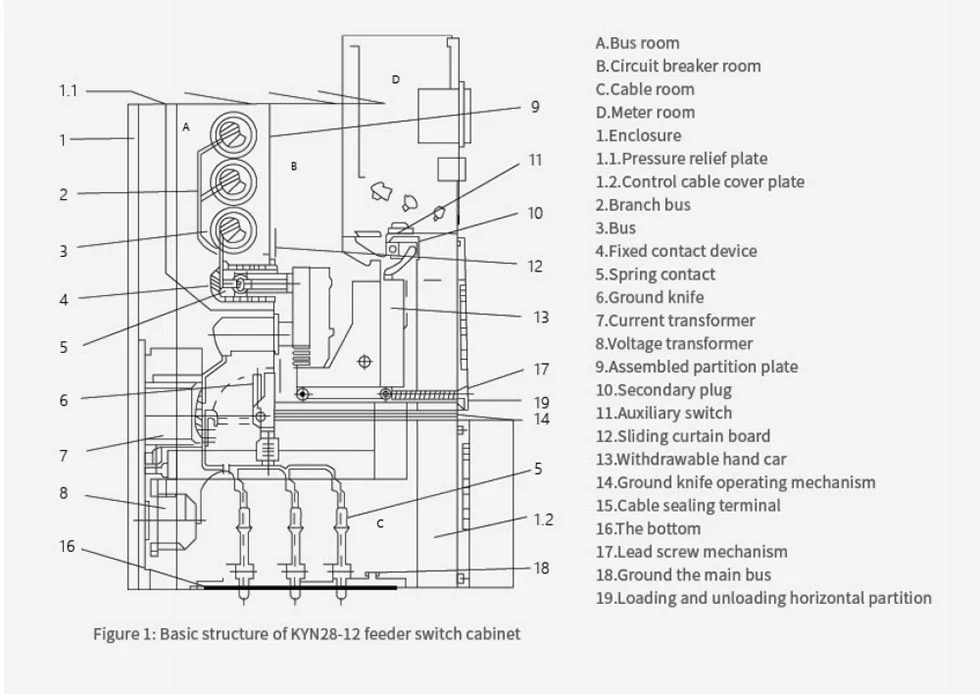

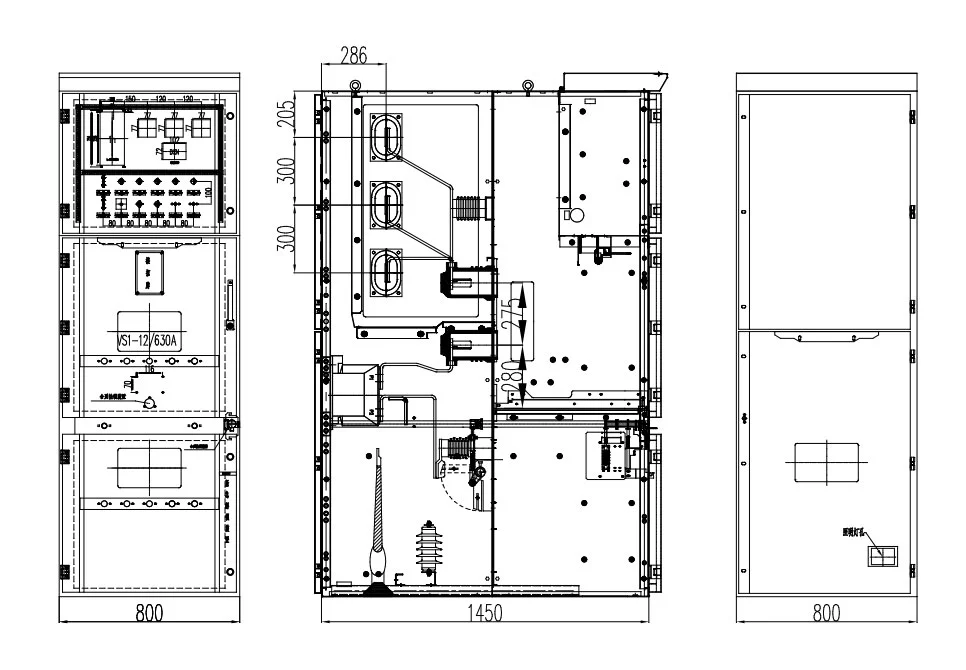

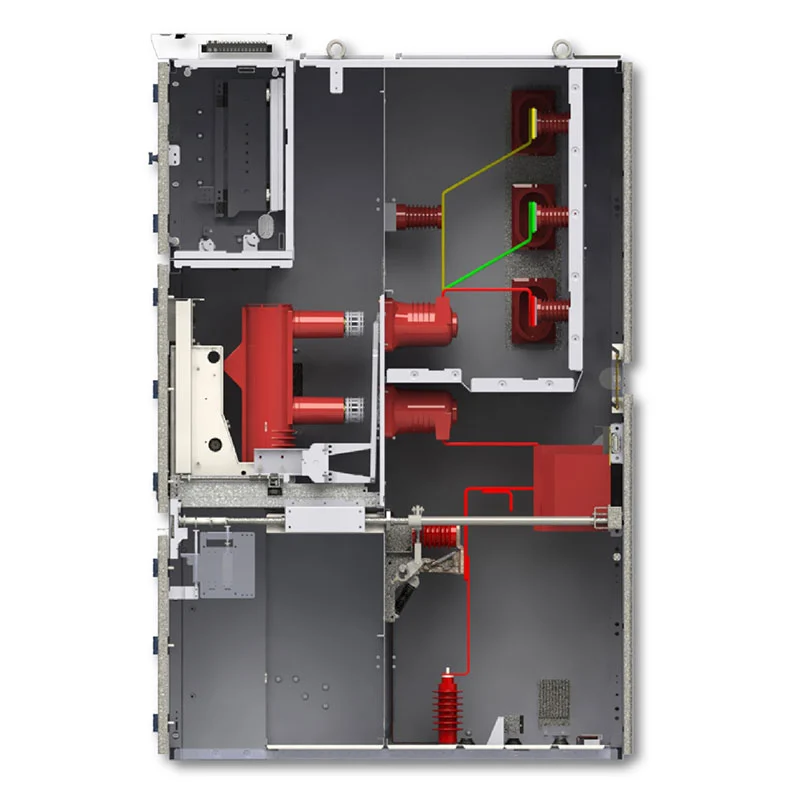

Панель среднего напряжения Vcb имеет внутреннюю структуру с металлическими перегородками, которая отделяет основные электрические разделы. Отсек выключателя, отсек шин, кабельный отсек, отсек приборов и управления, а также Секция сброса давления организована независимо.
Такая разделенная на отсеки конструкция помогает ограничить распространение внутренней неисправности и отделить различные электрические компоненты во время осмотра и технического обслуживания. Это также упрощает внутреннюю электрическую схему. операторы и обслуживающий персонал должны понимать.
Установленные сверху клапаны сброса давления обеспечивают контролируемый путь для сброса давления в случае внутреннего повреждения. дуговое замыкание, помогающее снизить потенциальное воздействие давления повреждения на персонал и окружающее оборудование.
Шкаф предназначен для управления и обслуживания с лицевой стороны, что может оказаться полезным, если в электрощитовой нет ограниченный доступ сзади. Операторы могут выполнять рутинные процедуры переключения и технического обслуживания с передней части машины. оборудование согласно утвержденной последовательности работы.
Расположение с передним доступом также помогает упростить планирование аппаратной и может уменьшить пространство, необходимое за шкаф для проведения регламентных работ по техническому обслуживанию. Встроенный конденсационный нагреватель можно настроить для работы во влажной среде. чтобы помочь снизить риски, связанные с образованием конденсата внутри шкафа.
Различные системы распределения среднего напряжения требуют разных функций шкафа. Оборудование может быть сконфигурировано как вводной шкаф для приема мощности от вышестоящей сети, отходящий шкаф для питания фидеров или двигатели, шкаф измерения напряжения и напряжения, шкаф измерения, шкаф секционирования шины или изоляционный шкаф. кабинет.
Такая гибкость конфигурации позволяет EPC-подрядчикам, интеграторам электрических систем и промышленным пользователям разрабатывать комплектации распределительных устройств по однолинейной схеме проекта, а не использовать одинаковый шкаф настройка для каждого приложения.
Электростанциям требуется надежное оборудование среднего напряжения для приема, распределения и управления электрической энергией. во вспомогательных и распределительных системах. Выдвижное расположение VCB представляет собой практичное решение для защита цепей и коммутация, позволяя командам технического обслуживания снимать или заменять тележку выключателя, когда требуется.
На подстанциях распределительное устройство может быть настроено на входные фидеры, отходящие цепи, секционирование шин, напряжение измерение и другие функции распределения. Структура отсека и пятиступенчатая система блокировки помогают поддержка процедур безопасного переключения и технического обслуживания.
Заводы и промышленные объекты часто используют несколько двигателей, трансформаторов, производственных линий и вспомогательных устройств. электрические системы. Оборудование может быть сконфигурировано в соответствии с различными требованиями защиты фидеров и двигателей. обеспечение централизованной коммутации и распределения среднего напряжения внутри предприятия.
Горнодобывающим предприятиям требуется надежное распределение электроэнергии для двигателей, насосов, систем вентиляции, перерабатывающих предприятий. оборудование и вспомогательные нагрузки. Металлическая конструкция и выкатное расположение автоматического выключателя обеспечивают практичная конфигурация для внутренних распределительных систем среднего напряжения.
Большим коммерческим зданиям и высотным объектам может потребоваться входное и распределительное оборудование среднего напряжения. в специальных электрощитовых помещениях. Эксплуатация и обслуживание с лицевой стороны могут помочь упростить планирование аппаратного помещения. где пространство для установки ограничено.
Панель среднего напряжения Vcb доступна для различных требований к распределению среднего напряжения. Основная техническая параметры включают в себя:
| Элемент | Спецификация |
| Номинальное напряжение | 3,6кВ, 7,2кВ, 12кВ |
| Номинальная частота | 50 Гц/60 Гц |
| Номинальный ток | 630А, 1250А, 1600А, 2000А, 2500А, 3150А |
| Номинальный ток отключения короткого замыкания | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номинальный кратковременный выдерживаемый ток | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Степень защиты | Внешний корпус IP4X, внутренние отсеки IP2X |
| Температура окружающей среды | от -15°С до +40°С |
| Высота | ≤1000 м, снижены характеристики для большей высоты |
| Установка | Крытый |
Фактическое номинальное напряжение, ток, устойчивость к короткому замыканию, расположение шкафа и другие технические параметры должны быть подтверждено согласно однолинейной схеме проекта и спецификации заказчика.
Оборудование предназначено для установки внутри помещений при температуре окружающей среды от -15°С до +40°С. Ежедневный средняя относительная влажность не должна превышать 95%, а среднемесячная не должна превышать 90%.
В месте установки не должно быть взрывоопасных или агрессивных газов, проводящей пыли и сильной вибрации. Для установок, выходящих за рамки стандартных условий эксплуатации, технические требования должны быть подтверждены Usune. перед производством, чтобы можно было оценить соответствующую конфигурацию.
Усуне имеет более чем 14-летний опыт работы в области электрооборудования и имеет опытную команду исследований и разработок. возможность разработки конфигураций оборудования в соответствии с требованиями конкретного проекта.

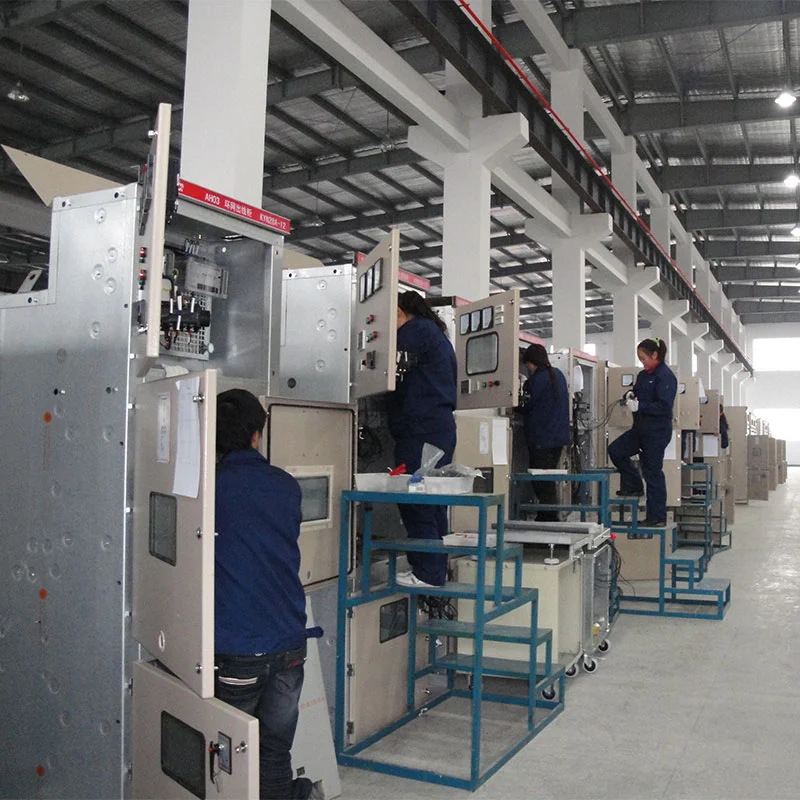

Контроль качества охватывает компоненты, сборку, электрические характеристики и готовую продукцию. Рутинные тесты проводится до того, как оборудование покинет завод, чтобы проверить рабочие характеристики продукта и убедиться, что поставленное распределительное устройство соответствует согласованным техническим требованиям.
Для разных проектов могут потребоваться разные номиналы тока, комбинации шкафов, устройства защиты и управления. функции. Usune обеспечивает инженерную связь и поддержку настройки на основе однолинейных схем заказчика. и технические характеристики.
Для стандартных конфигураций Usune может предоставить период производства примерно 15–20 дней после подтверждения и оплата, фактическое время выполнения зависит от конфигурации и количества заказа.
Usune ведет отчеты об испытаниях продукции и соответствующую техническую документацию для поддержки проверки заказчиком, выполнения проекта. процедуры утверждения и квалификации поставщиков.
Это оборудование использовалось в проекте запуска ракеты Cas-space, где электрические сети среднего напряжения распределительное оборудование требовалось для специализированной аэрокосмической инфраструктуры.
Средства запуска ракет содержат критические электрические нагрузки и вспомогательные системы, требующие надежного энергоснабжения. процедуры распределения и контролируемого переключения. В этом типе проекта конфигурация распределительного устройства должна быть Учитывайте не только электрическую мощность, но и эксплуатационную безопасность, изоляцию неисправностей, доступ для обслуживания и интеграция оборудования в общую систему распределения электроэнергии.
Выдвижная конструкция вакуумного выключателя и механическая система блокировки с пятью доказательствами обеспечивают подходящую конфигурация для контролируемого переключения и операций технического обслуживания. Структура разделенного на отсеки шкафа дополнительно поддерживает разделение между выключателем, шиной, кабелем и секциями управления.
Ссылка на проект демонстрирует применимость технологии распределительных устройств среднего напряжения Usune для специализированных инфраструктура, где надежность распределения электроэнергии и эксплуатационная безопасность имеют важное значение. соображения.
Изделие изготовлено с соблюдением применимых требований IEC и GB для распределительных устройств среднего напряжения и электрооборудование. Usune работает в соответствии с системой управления качеством ISO 9001, экологическим стандартом ISO 14001. Система менеджмента и Система менеджмента охраны труда и техники безопасности ISO 45001.
Продукт также доступен с сертификацией CE для соответствующих международных рынков. Протоколы испытаний и технические Документация может быть предоставлена в соответствии с требованиями проекта и заказчика.
Стандартная конфигурация охватывает приложения с напряжением 3,6 кВ, 7,2 кВ и 12 кВ. Для конкретного проекта номинальное напряжение и параметры изоляции должны быть подтверждены в соответствии с требованиями электрической системы.
Выкатная тележка позволяет перемещать вакуумный выключатель между рабочим и изолированным положениями. Это делает проверку, испытание, замену и обслуживание более удобными, чем постоянно закрепленный выключатель аранжировка.
Система Five-proof представляет собой механическую защитную блокировку, предназначенную для предотвращения неправильной последовательности операций. Это помогает предотвратить неправильную работу выключателя, движение тележки под нагрузкой, неправильную работу заземлителя, подачу напряжения на заземленной цепи и случайного доступа к отсекам, находящимся под напряжением.
Да. Распределительное устройство может быть выполнено в виде входного, исходящего, PT, измерительного, секционного устройства или изолирующего шкафа. согласно электрической конфигурации проекта.
Да. Usune поддерживает требования OEM, такие как логотипы клиентов, названия компаний и конфигурации для конкретных проектов. при условии технического и производственного подтверждения.
Для стандартных конфигураций типичный период производства составляет около 15–20 дней после оплаты и технического обслуживания. подтверждение. Фактическое время выполнения зависит от конфигурации продукта, количества и требований проекта.
Usune проводит проверку качества от компонентов до окончательной сборки и проводит плановые испытания перед отправкой. Соответствующие отчеты об испытаниях могут быть предоставлены в соответствии с требованиями заказчика и проекта.
Стандартный гарантийный срок составляет 12 месяцев с даты отгрузки при условии согласования продаж и технических условий. условия.
Если вы покупаете панель среднего напряжения Vcb для электростанции, подстанции, промышленного объекта, горнодобывающего проекта, коммерческого здания или специализированного инфраструктурного проекта, Usune может предоставить поддержку конфигурации на основе вашего электрические требования.
Отправьте однолинейную схему, номинальное напряжение, номинальный ток, уровень короткого замыкания, количество шкафов и необходимые данные. функции Usune для технической оценки и предложения.
