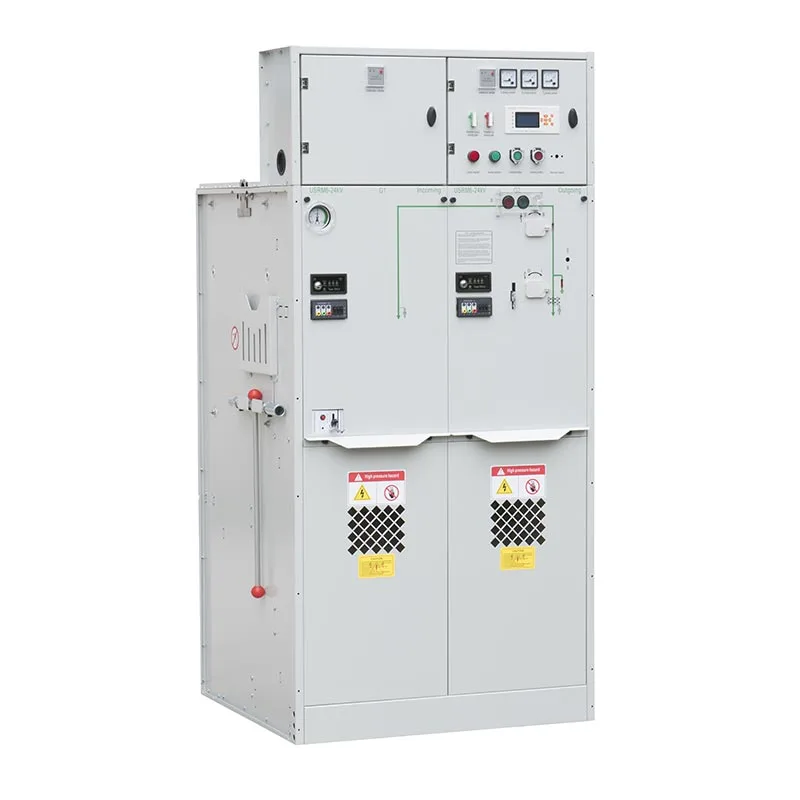

В серии USRM6 в качестве изоляционной среды используется элегаз, при этом главная цепь и соответствующие электрические компоненты закрыты. внутри герметичного контейнера. Такая структура сводит к минимуму влияние пыли, влаги, загрязнений, солевых брызг и других факторов. внешних условий окружающей среды, помогая поддерживать стабильные электрические характеристики и повышать эксплуатационную безопасность. С компактный дизайн, модульная конфигурация и низкие требования к техническому обслуживанию — Usune Rmu Electrical 12 кВ, газ SF6 Изолированное распределительное устройство подходит для промышленных объектов, горнодобывающих предприятий, железнодорожных систем, аэропортов, городских распределительных сетей. сети, жилые помещения и другие приложения среднего напряжения.
Серия USRM6 имеет полностью изолированную и закрытую конструкцию, в которой компоненты главной цепи защищены. внутри газовой камеры с элегазом SF6. По сравнению с обычным оборудованием с воздушной изоляцией эта конструкция снижает влияние внешних условий окружающей среды на внутренние электрические компоненты. Rmu Electrical 12 кВ SF6 с газовой изоляцией Распределительное устройство особенно подходит для подземных подстанций, прибрежных районов, высокогорных районов и промышленных предприятий. средах, где влажность, пыль или загрязнение могут повлиять на обычное распределительное устройство.

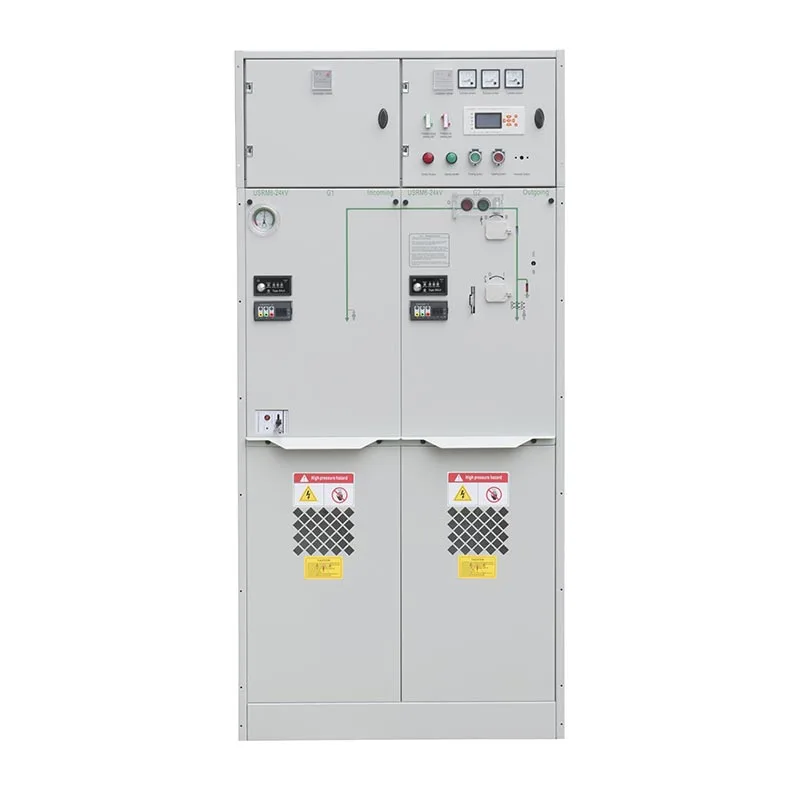

Распределительное устройство Usune Rmu Electrical 12 кВ с элегазовой изоляцией имеет стандартизированную модульную структуру, которая позволяет использовать различные функциональные блоки, которые можно комбинировать в соответствии с конкретными требованиями проекта. Расширяемая система главной шины обеспечивает большую гибкость конфигурации системы распределения электроэнергии, а компактный корпус помогает снизить след установки. Это делает серию USRM6 подходящей для вторичных трансформаторных подстанций и оконечных устройств. распределительные сети, где пространство для установки ограничено.
Поскольку первичные электрические компоненты заключены в герметичный газовый отсек, они менее подвержены воздействию пыль, влага и загрязнение окружающей среды. Это снижает требования к регулярному техническому обслуживанию и помогает поддерживать стабильная работа в течение длительного периода эксплуатации. Для клиентов, эксплуатирующих подстанции в удаленных или труднодоступных местах. в различных местах, конструкция, не требующая особого обслуживания, также может помочь снизить частоту проверок и эксплуатационные расходы.
Полностью закрытая конструкция обеспечивает дополнительную защиту операторов, сохраняя компоненты главной цепи. изолированы от прямого внешнего контакта. В сочетании с надежной изоляцией и модульными функциями переключения USRM6 Серия представляет собой стабильное решение для систем распределения электроэнергии среднего напряжения, которым требуется непрерывная и безопасная работа. операция.

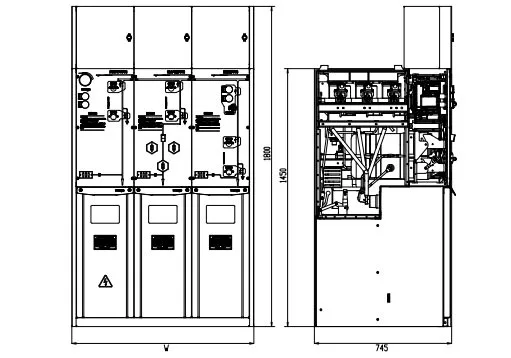

Распределительное устройство Usune 12 кВ с элегазовой изоляцией имеет компактную герметичную конструкцию, позволяющую выполнять больше электрических функций. интегрирован в относительно небольшую монтажную площадь. Традиционное распределительное устройство с воздушной изоляцией обычно требует больший зазор между электрическими компонентами, поскольку в качестве изоляционной среды используется воздух. Для городских подстанций подземных объектов и компактных трансформаторных подстанций, меньшая занимаемая площадь элегазового КРУЭ обеспечивает большую гибкость при компоновке и установке оборудования.
Основная схема серии USRM6 заключена в герметичный газовый отсек, что снижает прямое воздействие пыли, влага, загрязнение и солевые брызги. Распределительное устройство с воздушной изоляцией в большей степени зависит от окружающей установки. окружающей среды и может потребовать дополнительной защиты или регулярной очистки в загрязненных или влажных местах. Следовательно, SF6 Распределительное устройство с элегазовой изоляцией особенно подходит для сложных условий окружающей среды.
Закрытая конструкция распределительного устройства Rmu Electrical 12 кВ с элегазовой изоляцией снижает воздействие внутренних электрических компоненты от внешнего загрязнения, что приводит к снижению требований к регулярному техническому обслуживанию. Традиционный с воздушной изоляцией оборудование может потребовать более частой проверки, очистки и защиты окружающей среды в зависимости от установки. условия. Эта разница может быть важна для клиентов, стремящихся снизить нагрузку на долгосрочное техническое обслуживание и эксплуатационные расходы.
Распределительные устройства с воздушной изоляцией по-прежнему подходят для многих традиционных применений распределения электроэнергии, в то время как элегазовый газ SF6 Изолированное распределительное устройство обеспечивает дополнительные преимущества там, где важны пространство, защита окружающей среды и надежность. важные соображения. Модульная конфигурация серии Usune USRM6 позволяет клиентам выбирать подходящий функциональные комбинации в соответствии с различными требованиями к распределению мощности.
Серия USRM6 разработана на основе стандартизированных модулей, которые можно настроить в соответствии с различными дистрибутивами. требования к сети. Клиенты могут выбрать подходящие функциональные комбинации для входящей, исходящей связи, защиты и приложения для подключения трансформатора, а расширяемая конструкция главной шины обеспечивает дополнительную гибкость при работе системы. необходимо изменить емкость или конфигурацию сети.
Этот модульный подход позволяет распределительным устройствам с элегазовой изоляцией Usune обслуживать различные типы вторичных подстанций и терминальные распределительные сети, не требуя совершенно разной структуры оборудования для каждого проекта.
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 |
| 4 | Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — межфазное, заземление | кВ | 42/65 | 42/65 | 42/65 |
| Номинальный уровень изоляции — 1 мин. Частотно-выдерживаемое напряжение — расстояние изоляции | кВ | 48/79 | 48/79 | 48/79 | |
| Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — управляющая и вспомогательная цепь | кВ | 2/2 | 2/2 | 2/2 | |
| Номинальный уровень изоляции — Выдерживаемое напряжение грозового импульса — Межфазное заземление | кВ | 75/125 | 75/125 | 75/125 | |
| Номинальный уровень изоляции — выдерживаемое грозовое импульсное напряжение — расстояние между изоляцией | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 |
| 12 | Механический выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Механический ресурс — разъединитель/заземляющий выключатель | Время | 5000 | 5000 | 5000 | |
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 |
| 16 | Степень защиты IP — Шкаф | IP4X | IP4X | IP4X | |
| Степень защиты IP — Бензобак | IP67 | IP67 | IP67 |
Промышленный заказчик выбрал распределительное устройство Usune 12 кВ с элегазовой изоляцией для системы распределения среднего напряжения. где пространство и непрерывная работа были ключевыми проблемами. После установки заказчик сообщил, что компактный Конструкция облегчила компоновку оборудования и позволила оценить закрытую конструкцию, снижающую воздействие пыли и пыли. загрязнение окружающей среды.
Заказчик использовал серию USRM6 на подземной трансформаторной подстанции с ограниченным пространством для установки и высокой влажность. После ввода в эксплуатацию отзывы клиентов подчеркнули компактность распределительного устройства и его стабильность. эксплуатации и низкие требования к регулярному техническому обслуживанию.
Для прибрежного распределения электроэнергии заказчику требовалось распределительное устройство с хорошей адаптируемостью к окружающей среде. Заказчик выбрал распределительное устройство с элегазовой изоляцией Usune SF6, поскольку его герметичная конструкция помогает защитить первичную обмотку. контур от влажности, солевых брызг и загрязнений. В процессе эксплуатации заказчик положительно оценил прилагаемый к нему комплект. дизайн и стабильная производительность.
В этих приложениях клиенты в первую очередь ценят компактную конструкцию, герметичную изоляционную конструкцию из элегазового материала, надежность Требования к эксплуатации и низкие эксплуатационные расходы серии Usune USRM6. Эти преимущества делают его пригодным для промышленные объекты, подземные подстанции, прибрежные проекты и другие требовательные приложения среднего напряжения.
Чжэцзян Usune Electric Co., Ltd. создала комплексную систему управления в соответствии со стандартом качества ISO 9001. Система менеджмента, Система экологического менеджмента ISO 14001 и Менеджмент охраны труда и техники безопасности ISO 45001. Система. Эти системы управления поддерживают стабильное качество продукции, ответственную экологическую практику и безопасность. производственные операции на протяжении всего производственного процесса.
Чтобы удовлетворить требованиям различных международных рынков, распределительное устройство Usune 12 кВ с элегазовой изоляцией прошло соответствующие типовые испытания в соответствии с применимыми стандартами IEC и GB и получил сертификацию CE. Эти требования к сертификации и испытаниям обеспечивают дополнительную гарантию для клиентов, оценивающих распределительное устройство для проекты распределения электроэнергии среднего напряжения.
Для международных проектов Usune может предоставить соответствующую техническую документацию, отчеты о типовых испытаниях и сертификацию. информация в соответствии с конкретной конфигурацией продукта и требованиями рынка, помогая клиентам завершить продукт более эффективная оценка, техническое одобрение и закупки.

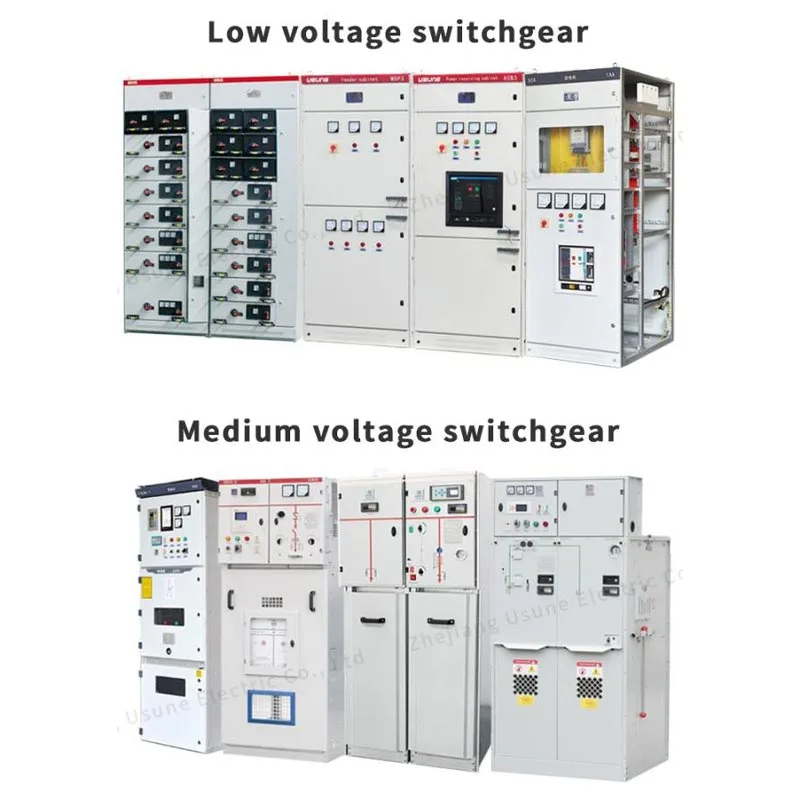

Чжэцзян Usune Electric Co., Ltd. специализируется на электрооборудовании среднего напряжения и решениях по распределению электроэнергии, включая распределительные устройства с элегазовой изоляцией 12 кВ, 24 кВ и 36 кВ. Как профессиональный производитель, Usune сочетает в себе продукцию проектирование, производство и управление качеством для предоставления решений по распределительным устройствам среднего напряжения для промышленности, приложения для инфраструктуры и распределения электроэнергии.
Для международных покупателей Usune может предоставить подходящие конфигурации распределительных устройств в соответствии с проектным напряжением. среда установки, структура распределительной сети и функциональные требования. Серия USRM6 сочетает в себе компактность конструкция, модульная конфигурация, адаптируемость к окружающей среде и низкие требования к обслуживанию, что делает его практичным выбор для современных систем распределения электроэнергии среднего напряжения.
Распределительное устройство Rmu Electrical 12 кВ с элегазовой изоляцией представляет собой электрическое распределительное устройство среднего напряжения, в котором используется элегаз. Газ в качестве изоляционной среды. Его основные электрические компоненты заключены в герметичный корпус, что обеспечивает изоляция и защита при интеграции функций переключения, защиты, измерения и мониторинга в единую систему. компактная система.
Основные преимущества включают компактную конструкцию, надежную изоляцию, высокую адаптируемость к окружающей среде и низкие требования к техническому обслуживанию. Поскольку первичный контур заключен в герметичный газовый отсек, оборудование меньше подвержен влиянию пыли, влажности, загрязнений и других внешних условий окружающей среды.
Серия USRM6 может использоваться на промышленных и горнодобывающих объектах, железнодорожных системах, в аэропортах, городских электростанциях. распределительные сети, жилые районы, подземные подстанции и другие приложения среднего напряжения. Это особенно подходит для проектов, где пространство для установки, условия окружающей среды и эксплуатационная надежность важные соображения.
Герметичная конструкция значительно снижает подверженность внутренних электрических компонентов внешнему загрязнению, поэтому оборудование обычно требует меньшего планового обслуживания, чем обычное распределительное устройство с воздушной изоляцией. Техническое обслуживание и проверку по-прежнему следует проводить в соответствии с инструкциями производителя оборудования и применимыми требования электробезопасности.
Да. Серия USRM6 имеет модульную конструкцию, которая позволяет комбинировать различные функциональные блоки в соответствии с потребностями. требования проекта. Расширяемая конфигурация главной шины также обеспечивает гибкость для различных систем среднего напряжения. организация распределительной сети.
