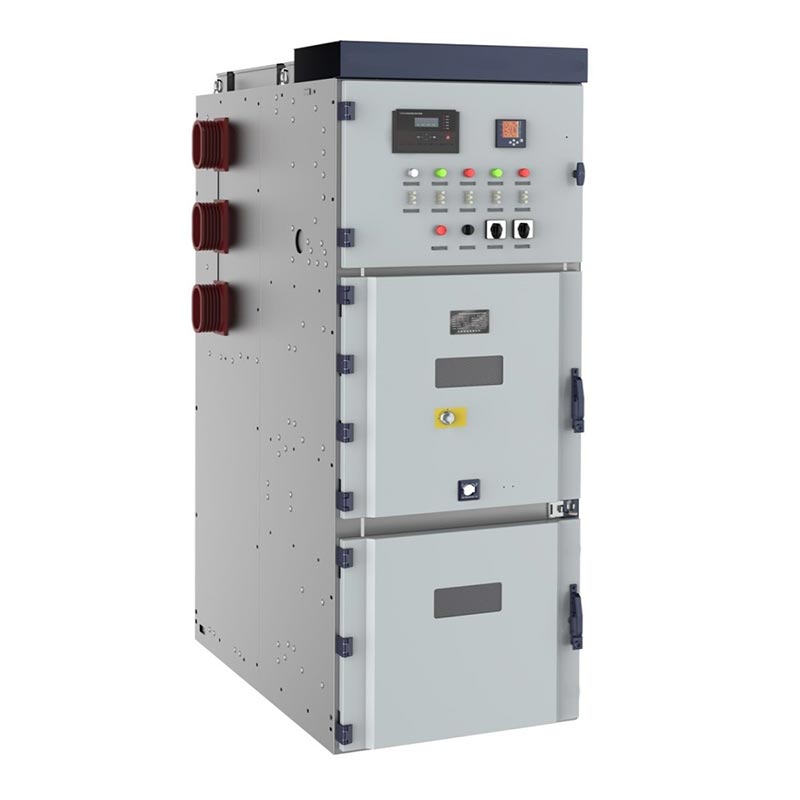

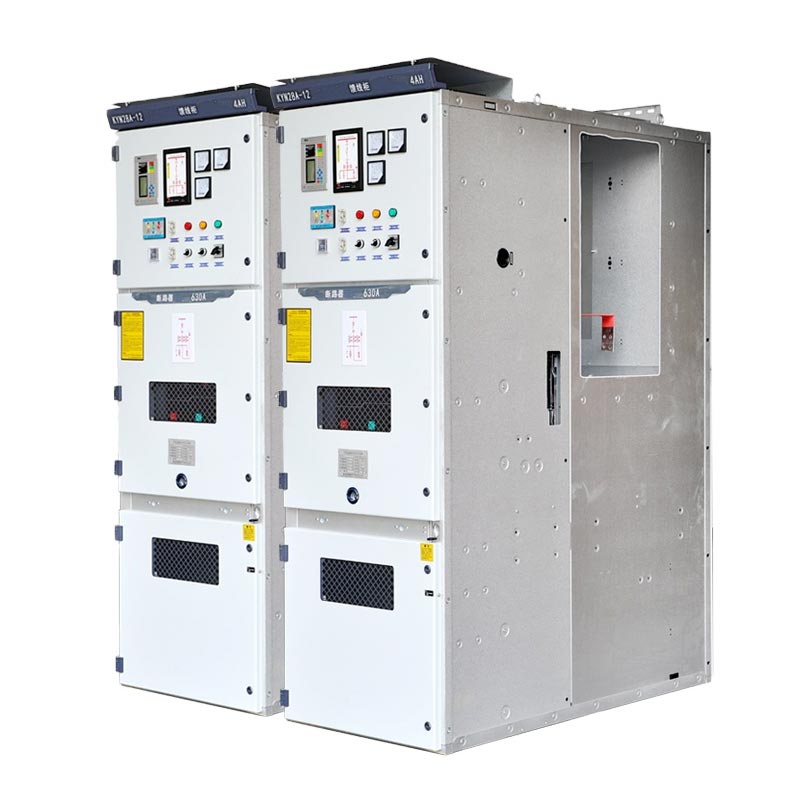

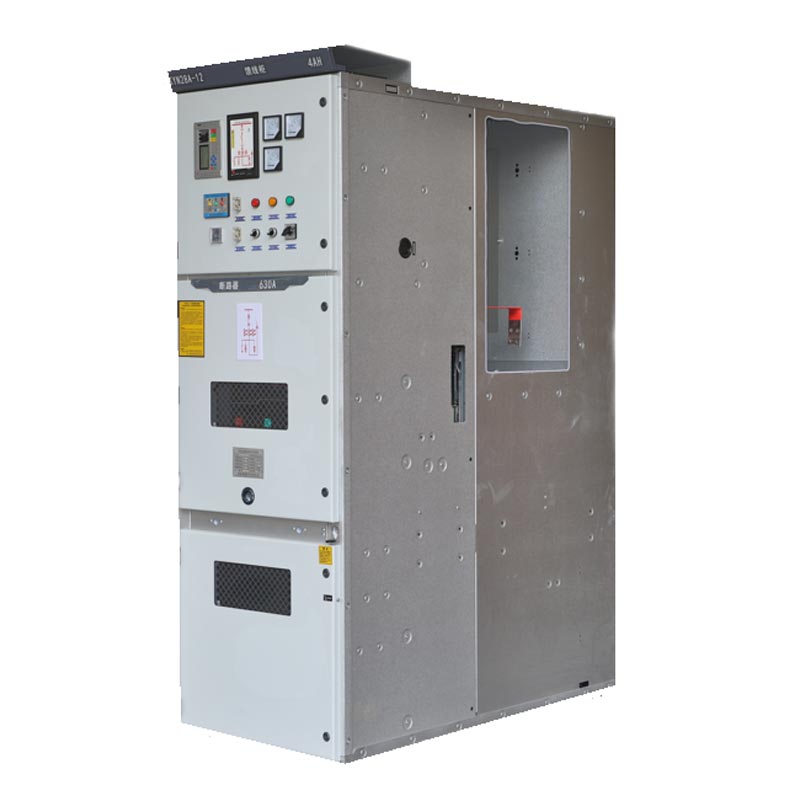

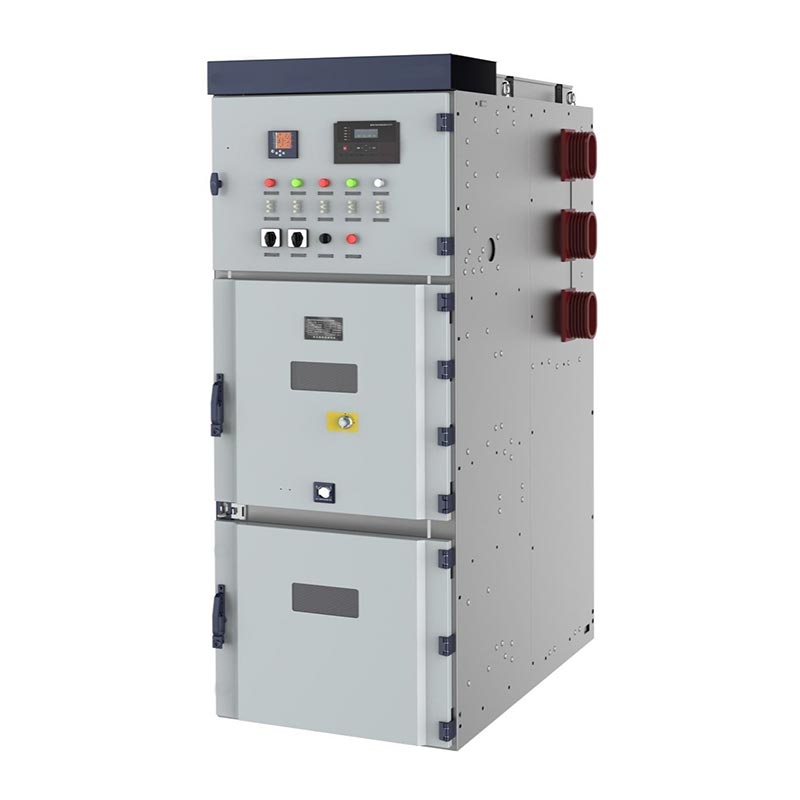

Распределительное устройство Usune Kyn28 24 кВ представляет собой выдвижное вакуумное распределительное устройство среднего напряжения для внутреннего использования в металлической оболочке с номинальными напряжения, охватывающие основные уровни 13,8 кВ, 17,5 кВ, 20 кВ и 24 кВ. Специально разработан для трехфазного переменного тока частотой 50/60 Гц. энергосистемы, ее основными функциями являются эффективный прием и точное распределение энергии, а также возможность работы в режиме реального времени. контроль цепей, защита от неисправностей и мониторинг рабочего состояния. В качестве эталонного продукта за 14 лет существования Usune опыт работы в области электротехники среднего напряжения, его конструкция объединяет зрелую структуру и передовые технологии, баланс электрических характеристик с простотой эксплуатации и обслуживания, а также полное соответствие основным требованиям среднего напряжения. потребности в распределении электроэнергии в энергетическом, промышленном и строительном секторах.
Распределительное устройство низкого напряжения
Распределительное устройство среднего напряжения
Распределительное устройство Kyn28 24 кВ строго соответствует множеству авторитетных отечественных и международных технических стандартов. обеспечить соответствие всем процессам проектирования, производства и испытаний. Основные стандарты включают в себя:
- Национальные стандарты: GB3906-2006 «Распределительные устройства и устройства управления в металлическом корпусе переменного тока 3,6–40,5 кВ», GB/T11022 «Общие сведения».
Технические требования к распределительным устройствам высокого напряжения», DL/T404 «Технические условия заказа».
Внутреннее распределительное устройство высокого напряжения переменного тока"
- Международный стандарт: IEC62271-200 «Распределительные устройства и устройства управления переменного тока в металлическом корпусе с номинальным напряжением выше 1 кВ».
и ниже 52 кВ»
1. Температура: -15℃~40℃; Влажность: Среднесуточное значение ≤95%, Среднемесячное значение ≤90%
2. Высота над уровнем моря ≤1000 м, сейсмическая интенсивность ≤8 градусов.
3. Не содержит агрессивных и легковоспламеняющихся газов и частых вибраций; специальные условия эксплуатации могут быть настроены по индивидуальному заказу
по переговорам.

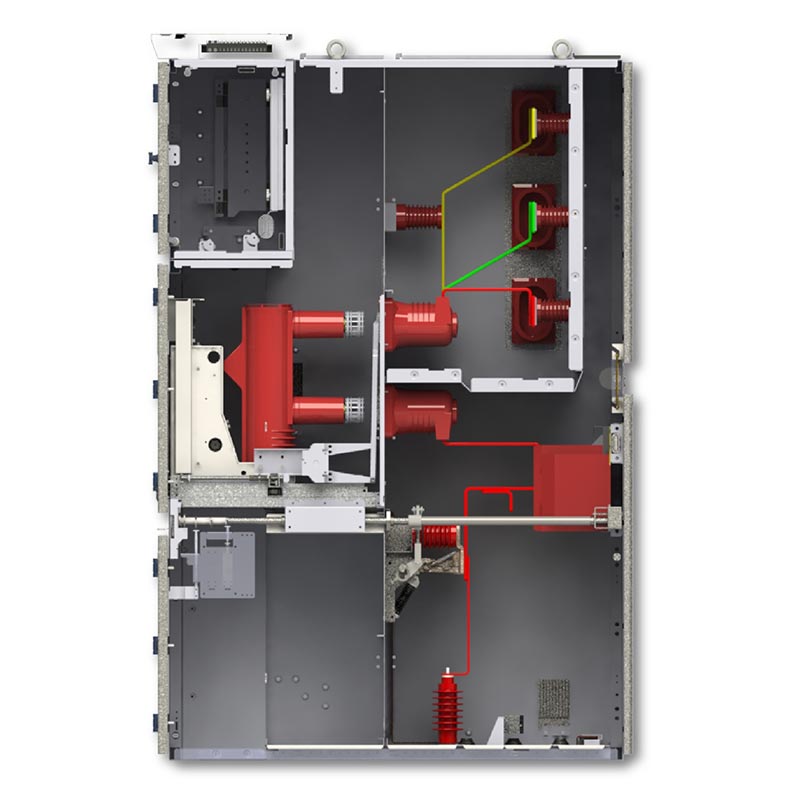

1. Бронированная закрытая конструкция: независимые функциональные помещения изолируют электрические дуги, повышая безопасность.
2. Съемная ручная тележка: облегчает замену и обслуживание компонентов, сокращая время безотказной работы.
3. Двойная блокировка: обеспечивает пятикратную защиту, исключающую неправильное использование.
4. Вакуумное дугогасление: высокая способность гашения дуги, длительный срок службы, подходит для частой эксплуатации.
5. Канал сброса давления: Направленный сброс давления в случае неисправности, защищающий окружающее оборудование.
| Категория параметра | Основные показатели |
| Номинальное напряжение | 13,8кВ, 17,5кВ, 20кВ, 24кВ |
| Номинальная частота | 50 Гц/60 Гц |
| Номинальный ток | 630А~3150А |
| Номинальный ток отключения короткого замыкания | 25кА~50кА |
| Уровень защиты | IP4X (шкаф), IP2X (между отсеками) |
| Элемент | Единица | Параметр | |
| Номинальное напряжение | кВ | 24 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток автоматического выключателя | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинальный ток распределительного шкафа | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номинальный динамический ток (4 с) | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номинальный устойчивый ток (пиковый) | кА | 40, 50, 63, 80, 100, 125 | |
| Номинальный ток отключения при коротком замыкании | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номинальный ток включения короткого замыкания | кА | 40, 50, 63, 80, 100, 125 | |
| Выдерживаемое напряжение промышленной частоты 1 мин. | Полюс-полюс, полюс-земля | кВ | 65 |
| Через изолирующее расстояние | кВ | 79 | |
| Выдерживаемое напряжение грозового импульса (пиковое) | Полюс-полюс, полюс-земля | кВ | 125 |
| Через изолирующее расстояние | кВ | 145 | |
| Уровень защиты | IP4X для корпуса, IP2X для изолирующей комнаты и комнаты с выключателем | ||
| Примечание: устойчивость к короткому замыканию ТТ следует учитывать отдельно. | |||
Пример 1: Проект распределения электроэнергии в крупном химическом промышленном парке в Юго-Восточной Азии. Усуне, как профессионал Производитель предоставил для этого парка 82 панели распределительных устройств, рассчитанных на большие нагрузки, без ухудшения производительности. после 3 лет непрерывной работы стал местным эталоном.
Пример 2: Проект распределения электроэнергии в высотном коммерческом комплексе в Китае. Применительно к 428-метровому супер высотная подземная подстанция, ее компактный дизайн и высокая степень защиты адаптируются к закрытым помещениям, обеспечивая стабильное электроснабжение для ежедневного потока более 100 000 человек.
1. Профессиональная сила: 14 лет глубокого развития, независимые исследования и разработки и индивидуальное производство.
возможности.
2. Строгий контроль качества: полный контроль качества, каждое устройство поставляется с полным отчетом об испытаниях.
3. Эффективная доставка: стандартные заказы доставляются в течение 15-20 дней с возможностью адаптации к срочным потребностям.
4. Услуги по настройке: поддержка OEM, логотипа и настройки параметров для удовлетворения индивидуальных потребностей.
5. Гарантия послепродажного обслуживания: 12-месячная гарантия, ответ и разрешение послепродажного обслуживания в течение 1-3 дней.
Распределительное устройство Usune Kyn28 24 кВ, благодаря своей проверенной технологии и надежной работе, стало предпочтительным выбор для распределения электроэнергии среднего напряжения по всему миру. Использование преимуществ китайской цепочки поставок и Прямые поставки с завода, Usune позиционирует себя как профессиональный производитель и надежный поставщик, способствуя развитие глобальной энергетической инфраструктуры.
