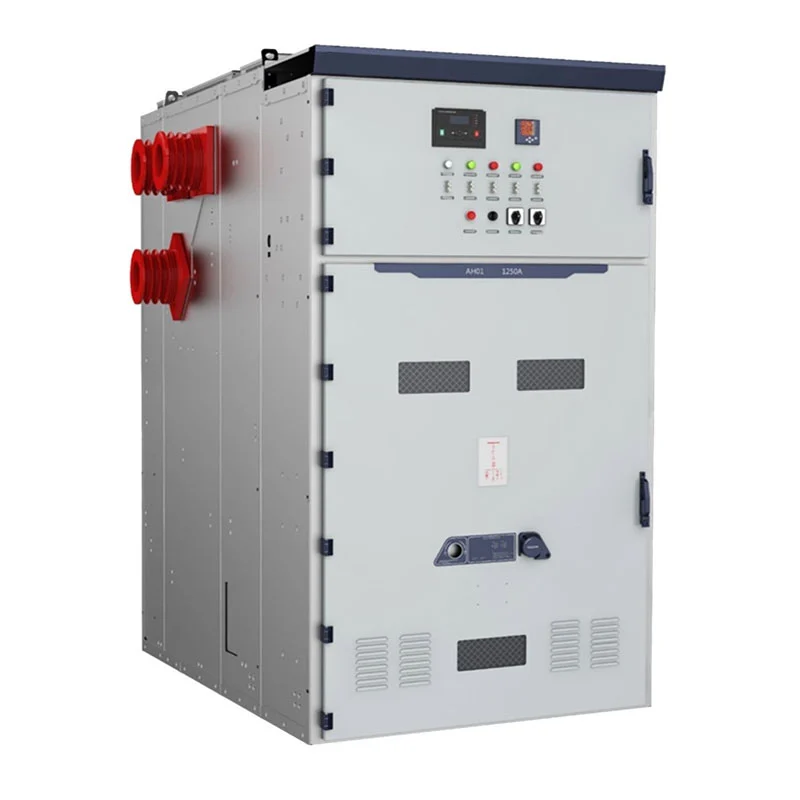

Внутренняя панель распределительного устройства VCB KYN61-40.5 33 кВ разработана для проектов, требующих внутреннего высоковольтного оборудования. распределительная платформа. Его конфигурация сочетает в себе выдвижной вакуумный выключатель в металлическом корпусе. конструкция, отдельные электрические отсеки, системы шин, кабельные соединения и вторичное оборудование управления. в интегрированную линейку распределительных устройств.
Usune работает в соответствии с системами управления ISO 9001, ISO 14001 и ISO 45001. Оборудование спроектировано в соответствии с применимые стандарты IEC и GB, а также сертификация CE, доступная для соответствующих рынков.
Для распределительных систем класса 33 кВ и 36 кВ выбор распределительного устройства требует большего, чем просто соответствие номиналу. напряжение. Инженерам необходимо учитывать уровень изоляции, ток нагрузки, ток повреждения, конфигурацию фидера, трансформатор. мощность, кабельное соединение, координация защиты и среда установки.
Внутренняя панель распределительного устройства VCB KYN61-40.5 33 кВ предназначена для внутреннего распределения среднего напряжения, где электрические параметры должны быть скоординированы в рамках всей системы распределения электроэнергии.
По сравнению с распределительными устройствами низкого напряжения, при более высоком напряжении системы большее внимание уделяется изоляции. координация и производительность короткого замыкания. Usune может настроить оборудование в соответствии с электрическими параметрами. предоставляется заказчиком.
В оборудовании используется металлическая архитектура для организации первичной и вторичной электрических секций. Главный Схема включает в себя вакуумный выключатель, соединения шин, зону подключения кабеля и соответствующее заземление. компоненты.
Вторичное оборудование может быть организовано для защиты, измерения, управления, индикации и связи в соответствии с требования проекта.
Такая конфигурация позволяет проектировать линейку распределительных устройств с учетом реальной электрической сети, а не использовать один фиксированный шкаф для каждого применения.
При более высоких уровнях напряжения координация защиты становится важной частью проектирования системы. Автоматический выключатель, Реле защиты, трансформатор, кабель и входное оборудование должны выбираться в соответствии с рассчитанным повреждением. Условия и философия защиты.
Вакуумный автоматический выключатель обеспечивает функцию первичного переключения и прерывания. Соответствующая защита и Система управления может быть сконфигурирована по электрическому проекту заказчика.
Металлические перегородки между функциональными секциями помогают организовать внутреннюю электрическую схему, а сброс давления Устройство обеспечивает контролируемый путь сброса давления в случае внутренней неисправности.
Вводной шкаф получает питание от вышестоящей электрической сети и передает его на шину распределительного устройства. система. Должны быть определены номинальный ток, защитное оборудование, требования к измерениям и конфигурация кабеля. из дизайн-проекта.
Выходящие шкафы распределяют мощность на трансформаторы, двигатели, производственное оборудование или другие последующие нагрузки. номинальный ток и настройки защиты должны соответствовать подключаемой нагрузке.
Конфигурации измерения трансформатора тока и напряжения могут быть включены в тех случаях, когда проект требует мониторинга напряжения. функции защиты или электрические измерения.
Секционирование шины может разделить систему распределения на отдельные секции и поддержать электрическую сеть. Стратегия эксплуатации, определенная инженером проекта.
Конфигурации измерения могут быть предоставлены для приложений, требующих измерения энергии и электрических параметров. мониторинг.

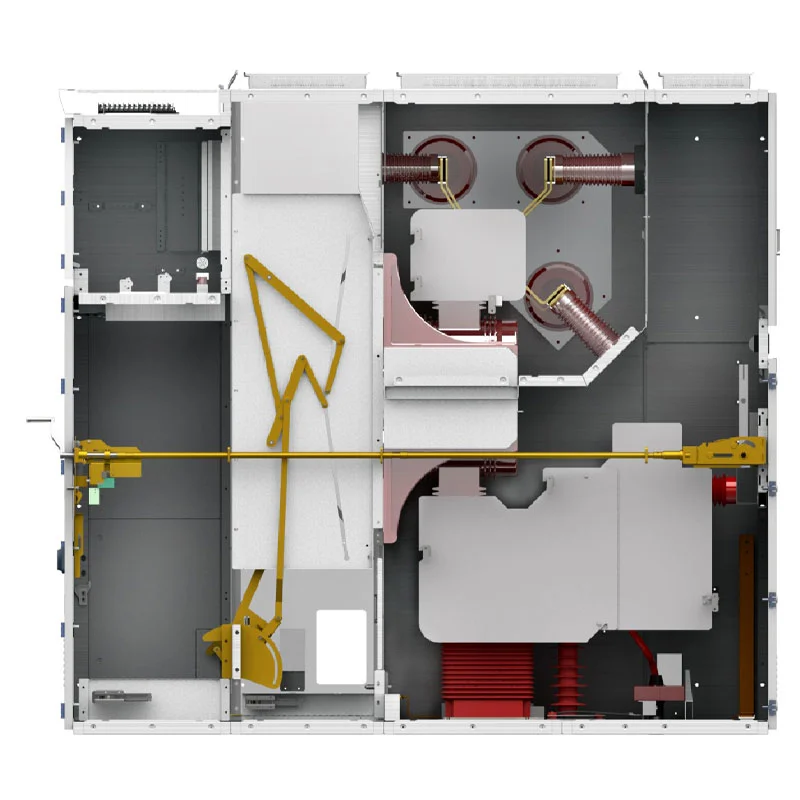

Шкаф разделен на определенные электрические секции, включая отсек выключателя, отсек шин, кабельный отсек и отсек приборов/управления.
В секции выключателя размещен вакуумный выключатель и его приводной механизм. Секция шин обеспечивает основное электрическое соединение между шкафами, а кабельный отсек обеспечивает пространство для входящих и исходящие кабельные соединения.
Секция приборов и управления содержит вторичные компоненты, необходимые для защиты, измерения, управления и индикация.
Такое расположение дает инженерам четкую внутреннюю архитектуру при планировании установки, прокладке кабелей, пуско-наладочные работы и техническое обслуживание.
Оборудование оснащено системой механической блокировки, предназначенной для предотвращения неправильных рабочих последовательностей.
Пятизащитный механизм предназначен для предотвращения неправильного срабатывания выключателя, перемещения выкатной агрегат под нагрузкой, замыкание заземлителя при наличии напряжения, подача питания в цепь при включении заземлителя остается закрытым, и возможен случайный доступ к отсекам под напряжением.
В конструкцию шкафа также встроено устройство сброса давления, монтируемое сверху, для обеспечения контролируемого давления. разблокировка во время внутренней неисправности.
Внутренняя панель распределительного устройства VCB KYN61-40.5 33 кВ может быть настроена для входящей мощности, подключений трансформатора, отходящие фидеры, секционирование шин, учет и измерение напряжения на закрытых подстанциях.
Электростанции могут использовать распределительные устройства для вспомогательного распределения среднего напряжения, электрических систем, связанных с генераторами, фидеры трансформаторов и нисходящее распределение электроэнергии.
Крупные промышленные предприятия могут использовать различные конфигурации фидеров для двигателей, трансформаторов, производственных систем, насосы, компрессоры и вспомогательное электрооборудование.
При добыче полезных ископаемых с электрическими нагрузками более высокой мощности можно сконфигурировать распределительное устройство вокруг фидеров трансформаторов, двигателей, вентиляционное оборудование, насосные системы и технологические сооружения.
Оборудование также подходит для специализированной инфраструктуры, где необходимо координировать распределение электроэнергии. с несколькими зданиями, помещениями для оборудования и вспомогательными системами.
Проект запуска ракеты Cas-space является эталонным проектом для применения распределительных устройств среднего напряжения Usune.
Установка для запуска ракет включает в себя специализированную инфраструктуру и множество электрических нагрузок, распределенных по различные функциональные зоны. Поэтому его система распределения электроэнергии нуждается в скоординированных входных цепях, фидерах защита, электрическая изоляция, измерение и контроль.
В этом проекте распределительное устройство было использовано как часть системы распределения электроэнергии среднего напряжения на объекте. аранжировка. Проект требовал интеграции электрооборудования с более широкой инфраструктурой, а не рассматривается как независимая установка в шкафу.
Данное приложение демонстрирует опыт Usune в поставках распределительного оборудования среднего напряжения для специализированных инженерные проекты с особыми требованиями к электрическим системам.
| Элемент | Спецификация |
| Ряд | КИН61 |
| Номинальное напряжение | 3,6кВ, 7,2кВ, 12кВ, 24кВ, 36кВ |
| Номинальная частота | 50 Гц/60 Гц |
| Номинальный ток | 630А, 1250А, 1600А, 2000А, 2500А, 3150А |
| Номинальный ток отключения короткого замыкания | 25 кА, 31,5 кА, 40 кА, 50 кА |
| Номинальный кратковременный выдерживаемый ток | 25 кА/3 с, 31,5 кА/3 с, 40 кА/3 с, 50 кА/3 с |
| Степень защиты | Внешний корпус IP4X / внутренние отсеки IP2X |
| Температура окружающей среды | от -15°С до +40°С |
| Относительная влажность | Среднесуточное значение ≤95%; среднемесячное значение ≤90% |
| Высота | ≤1000 м, со снижением характеристик при увеличении высоты |
| Установка | Крытый |
| Система | Трехфазный переменный ток |
Окончательная электрическая конфигурация должна быть подтверждена в соответствии с фактическим проектным напряжением, током, уровнем неисправности, Требования к изоляции, схема защиты и условия монтажа.
Для проекта распределительного устройства класса 33 кВ закупки должны основываться на полной электрической системе, а не на Количество шкафов только. Команда проекта должна подтвердить номинальное напряжение системы, постоянный ток нагрузки, уровень короткого замыкания, количество фидеров, мощность трансформатора, расположение кабелей, требования к защите и необходимые функции измерения.
Для более крупных проектов линейка может включать в себя различные функции шкафа. Входящие, исходящие, PT, счетчики, шина Конфигурации секционатора и изоляции могут комбинироваться по однолинейной электрической схеме.
Такой подход помогает предотвратить несоответствие между распределительным устройством и подключенными трансформаторами, кабелями, устройствами защиты, и нисходящие нагрузки.
Окончательная компоновка шкафа может быть разработана в соответствии с электрической архитектурой проекта. Разные количество входящих и отходящих цепей можно объединить в скоординированную группу распределительных устройств.
Типичная распределительная система может включать в себя вводной шкаф, подключенный к вышестоящему источнику питания, несколько отходящие шкафы, питающие трансформаторы или основные нагрузки, а также дополнительные шкафы ПТ или шкафы измерения напряжения. измерение и энергетический мониторинг.
Если проект требует двух источников питания или разделенных секций шины, также могут быть реализованы функции секционирования шины. включен в состав.
Такой метод конфигурации делает оборудование пригодным как для отдельных подстанций, так и для более крупных многошкафных подстанций. системы распределения.

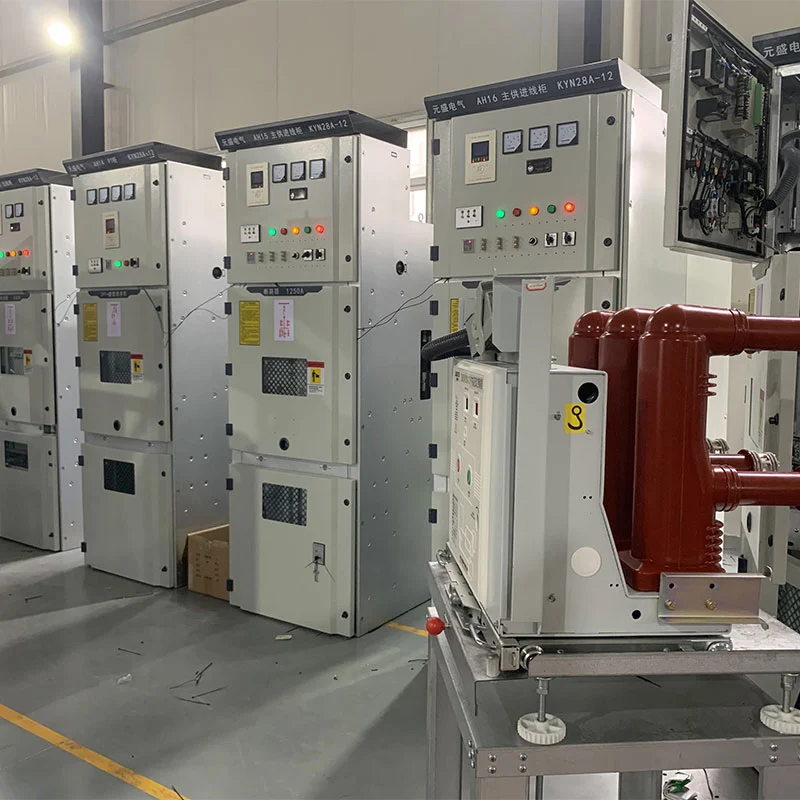

Перед поставкой комплектное распределительное устройство проходит проверку сборки шкафа, соединений первичной цепи, вторичная проводка, механическое управление и соответствующие электрические функции.
Выкатной механизм, работа выключателя, функции блокировки, устройство заземления и шкаф Конструкция проверяется в процессе производственного контроля.
Usune может предоставить соответствующие записи проверок и документацию по испытаниям в соответствии с требованиями проекта, что позволяет заказчики, EPC-подрядчики и сторонние инспекторы для проверки оборудования перед отправкой.
Ценность распределительного устройства среднего напряжения не ограничивается его первоначальными электрическими номиналами. Для больших инфраструктурных и промышленных проектов, оборудование также необходимо для поддержки организованной работы, запланированной техническое обслуживание, будущее управление цепями и стабильная интеграция с более широкой сетью распределения электроэнергии.
Разделенная на отсеки конструкция внутренней панели распределительного устройства VCB KYN61-40.5 33 кВ обеспечивает определенное расположение. для первичного и вторичного оборудования, а выкатная конструкция автоматического выключателя позволяет отправлен на осмотр и обслуживание.
Для объектов, где ожидается, что распределение электроэнергии будет работать в течение многих лет, эта комбинация может помочь создать более управляемую систему распределения среднего напряжения и упростит планирование будущего обслуживания.
Предоставленная спецификация включает конфигурации на 3,6 кВ, 7,2 кВ, 12 кВ, 24 кВ и 36 кВ. Фактическое номинальное напряжение должно быть подтверждено в соответствии с энергосистемой клиента.
В прилагаемой спецификации указана конфигурация с номинальным напряжением 36 кВ, которую можно рассматривать для систем класса 33 кВ. для подтверждения фактических системных требований, уровня изоляции и применимых стандартов.
Он используется для приема, распределения, переключения, защиты, измерения и управления мощностью среднего напряжения. внутренние системы трехфазного переменного тока.
Предоставленные конфигурации варьируются от 630А до 3150А. Правильный рейтинг следует выбирать в соответствии с максимальным постоянная нагрузка и проектирование.
Доступные номиналы включают 25 кА, 31,5 кА, 40 кА и 50 кА, применимое значение определяется рассчитанным повреждением. уровень электрической системы.
Да. Usune может настроить входящие, исходящие, PT, измерения, секционирование шины и функции изоляции в соответствии с однолинейная схема и технические требования заказчика.
Usune работает в соответствии с системами управления ISO 9001, ISO 14001 и ISO 45001. Продукты разработаны в соответствии с применимые стандарты IEC и GB, а для применимых конфигураций доступна сертификация CE.
Да. Usune может предоставить технические спецификации, протоколы испытаний, чертежи и другую проектную документацию в соответствии с требования заказчика и инженерные требования.
Стандартная конфигурация предназначена для установки внутри помещения. Особые условия, такие как большая высота, большая влажность или необычные условия окружающей среды должны быть подтверждены перед заказом.
