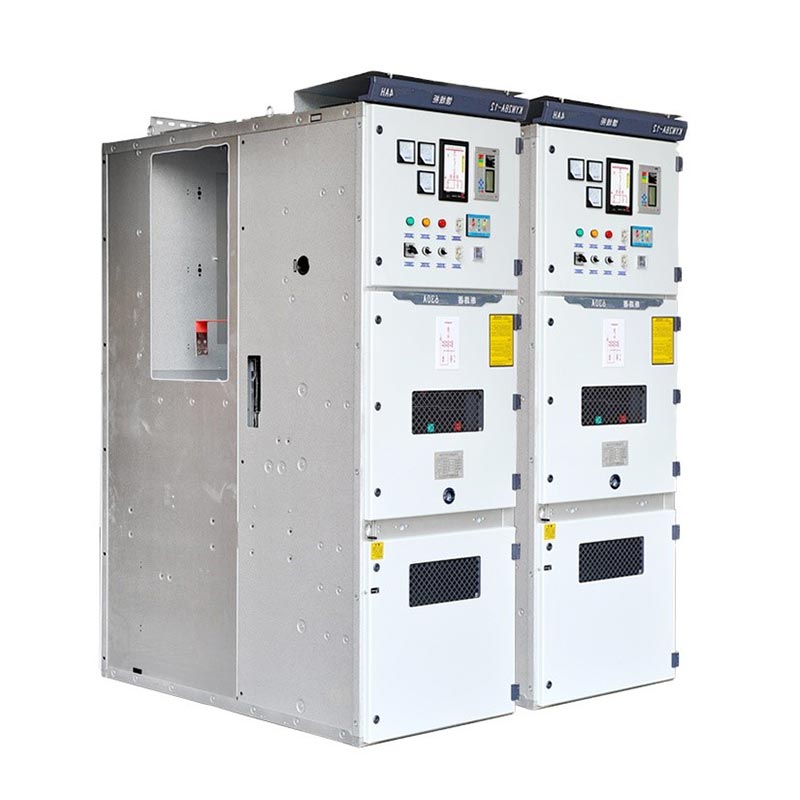

Кын28 Распредустройство 6кВ

Распределительное устройство Usune Kyn28 6 кВ представляет собой выкатное распределительное устройство переменного тока в металлическом корпусе, бронированное для помещений, подходящее для 3,6 кВ~12 кВ уровни напряжения, трехфазные системы переменного тока частотой 50/60 Гц и являются основным устройством управления и защиты в системе питания. процесс передачи и распределения. Разработанный и изготовленный независимо компанией Zhejiang Usune Electric, этот продукт объединяет передовые концепции проектирования и отработанные производственные процессы, обеспечивая баланс между безопасностью, надежностью и практичность. Он отвечает потребностям распределения электроэнергии в системах с одной шиной и сегментированных системах с одной шиной, обеспечивая крупномасштабное применение в энергетике, металлургии, химической и строительной промышленности, способствуя безопасному и эффективному функционирование глобальных энергосистем со стабильной производительностью.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Основные технические параметры

Структурный дизайн и основные характеристики

1. Съемная модульная конструкция.

Установлена основная часть КРУ 6кВ - вакуумный выключатель (совместим с ВС1, ВД4 и т.д.). на передвижной тележке. Для текущего технического обслуживания, испытаний или замены необходимо использовать только тележку выключателя. снимается для работы без необходимости обесточивания всего шкафа, что значительно сокращает время обслуживания и снижение последствий перебоев в подаче электроэнергии. Тележка универсальна и может быть быстро заменена, улучшая систему. эффективность эксплуатации и обслуживания.

2. Металлическая секционная конструкция.

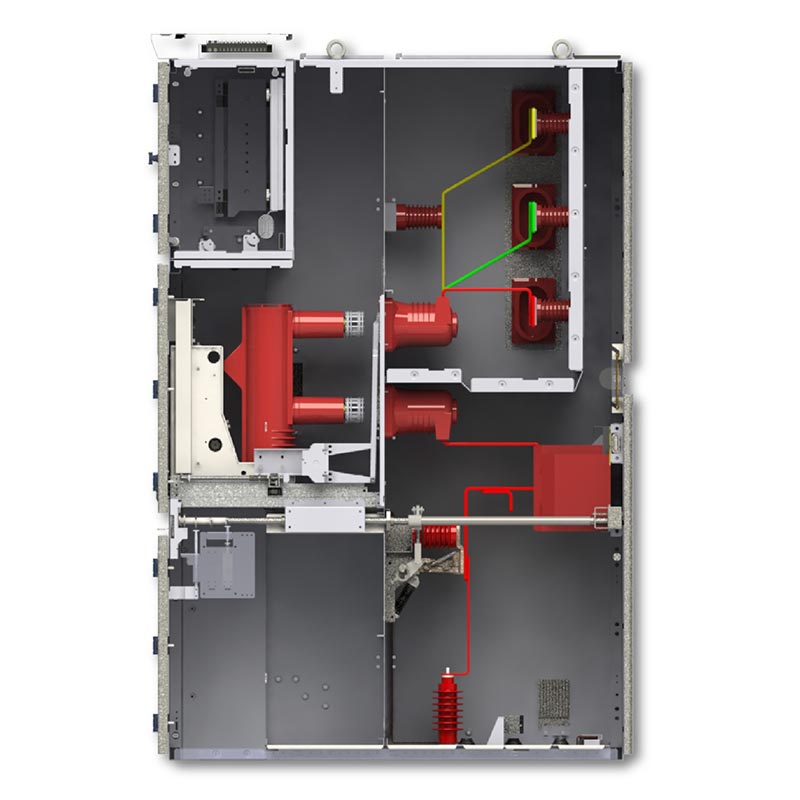

Шкаф КРУ 6кВ «Кин28» разделен металлическими перегородками на четыре самостоятельных отсека: шина отсек, отсек автоматического выключателя, кабельный отсек и низковольтный приборный отсек. Каждый компоненты отсека под напряжением полностью изолированы, что эффективно предотвращает распространение междуфазных и короткое замыкание между фазой и землей, предотвращение каскадных сбоев, снижение риска поражения электрическим током во время техническое обслуживание и повышение безопасности эксплуатации оборудования.

3. Комплексная блокирующая защита с пятью способами предотвращения.

Оборудован двойной механической + электрической системой блокировки с пятью блокировками, исключающей неправильное использование. источник:

- Предотвращает случайное размыкание или замыкание автоматических выключателей;

- Предотвращает перемещение/снятие тележки выключателя под нагрузкой;

- Предотвращает замыкание заземлителя, пока он находится под напряжением;

- Предотвращает случайное подачу напряжения при замыкании заземлителя;

- Предотвращает случайное попадание в отсек под напряжением.

4. Компактный, эффективный и легко расширяемый

Шкаф имеет компактную конструкцию, экономящую место для установки. Его модульная конструкция позволяет гибко комбинировать и расширение типов шкафов для удовлетворения потребностей в расширении системы распределения электроэнергии. Он легко адаптируется к различные системные архитектуры, такие как системы с одной шиной и сегментированные системы с одной шиной, облегчающие будущее обновление и интеграция системы.

Применимые условия окружающей среды

1. Температура окружающей среды: -10℃ ~ +40℃.

2. Высота: ≤1000 м (доступны индивидуальные конструкции для высотных районов выше 1000 м)

3. Влажность воздуха: Среднесуточная относительная влажность ≤95%, среднемесячная относительная влажность ≤90% (без конденсации).

4. Окружающая среда: отсутствие агрессивных или взрывоопасных газов, большого количества пыли, легковоспламеняющихся или взрывоопасных веществ. СМИ

Типичные сценарии применения

1. Вспомогательные системы электростанции: используются для получения, распределения и защиты мощности электростанции, обеспечивая стабильность электропитание вспомогательного оборудования генератора;

2. Распределение электроэнергии на промышленных и горнодобывающих предприятиях: подходит для промышленных сценариев с высокой нагрузкой, таких как горнодобывающая промышленность, металлургическая и химическая промышленность, удовлетворяющие потребности в управлении электропитанием и защите от перегрузки/короткого замыкания оборудование высокой мощности;

3. Коммерческие и высотные здания: используются на подстанциях крупных торговых центров, офисных зданий, отелей и т. д., добиться безопасного распределения и усовершенствованного управления электроэнергией здания;

4. Общественные подстанции: в качестве основного оборудования распределения электроэнергии среднего напряжения на городских и промышленных подстанциях. обеспечение стабильной работы региональной электросети.

Реальный пример применения

Практический пример: Проект распределения электроэнергии для производственной линии прокатного стана крупной сталелитейной группы в провинции Цзянсу

Предыстория проекта: Существующее распределительное устройство в прокатном цехе сталелитейной группы старело и часто неисправность, влияющая на непрерывную работу производственной линии. Высоконадежное среднее напряжение распределительное устройство требовало замены.

Решение: были выбраны 28 распределительных устройств Usune KYN28-6KV, совместимых с системой распределения электроэнергии 10 кВ, с номинальный ток 1600 А и кратковременно выдерживаемый ток 31,5 кА (4 с), конфигурация с вакуумной схемой VS1 выключатели.

Результаты внедрения: За три года с момента ввода в эксплуатацию оборудование отработало без сбоев. Пятислойная система блокировки эффективно предотвращает сбои в работе, а разделенная на отсеки структура позволяет избежать распространение неисправностей. Стабильность электропитания производственной линии прокатного стана улучшилась на 99,9%, что снизило ежегодные потери из-за простоя составляют более 5 миллионов юаней, что заслужило высокую оценку клиентов.

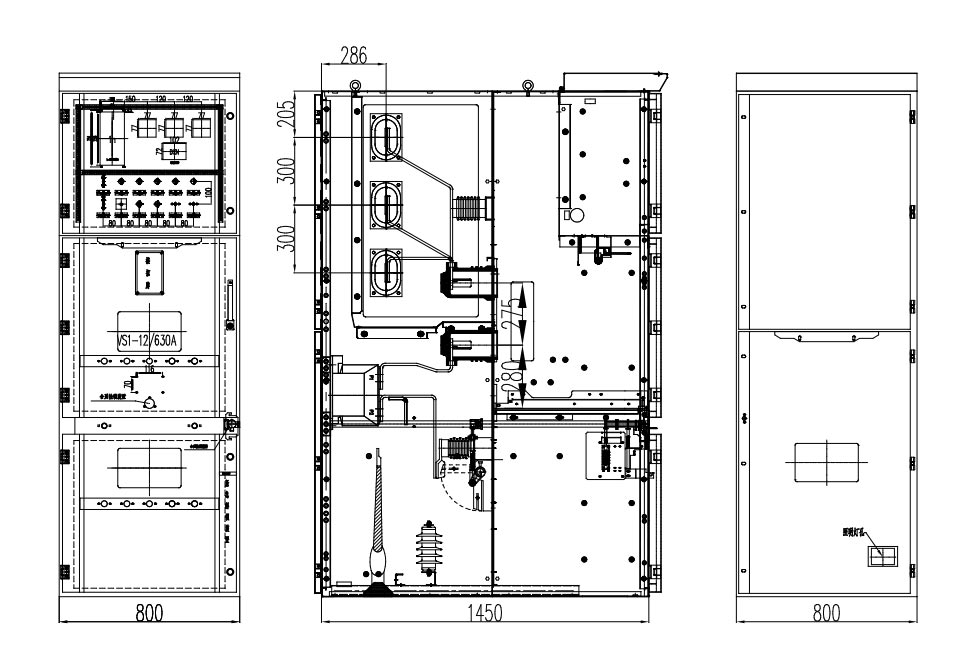

Внешний размер

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества распределительного устройства Kyn28 6 кВ по сравнению с традиционными фиксированными распределительными устройствами?

О: По сравнению с традиционными стационарными распределительными устройствами самым большим преимуществом Usune KYN28-6KV является его съемная конструкция. Тележку с выключателем можно перемещать независимо, что устраняет необходимость отключения всего шкафа во время работы. техническое обслуживание, что значительно снижает последствия перебоев в подаче электроэнергии. В то же время его металлическая броня разделена на отсеки. Конструкция и комплексная пятиступенчатая система блокировки обеспечивают повышенную безопасность. Модульная конструкция облегчает расширение и системная интеграция, адаптируясь к сложным потребностям распределения электроэнергии и приводя к снижению общего затраты на техническое обслуживание жизненного цикла.

В2: Можно ли адаптировать это распределительное устройство к работе на высоте или в особых условиях? Каков цикл настройки?

А: Да. Для работы на высоте более 1000 м компания Usune оптимизирует конструкцию изоляции и выбор компонентов. Для специальные среды, такие как агрессивные среды, высокая влажность и пыль, индивидуальные решения, такие как Могут быть предусмотрены антикоррозионные покрытия, повышенная герметизация и пылезащитные барьеры. Производственный цикл стандартного Изготовление продукции по индивидуальному заказу занимает около 15-20 дней, в зависимости от сложности настройки и количества заказа.

В3: Как производитель, какие услуги послепродажного обслуживания и технической поддержки предоставляет Usune?

О: Как фабрика-источник, Usune предоставляет услуги полного жизненного цикла: предпродажная подготовка включает в себя проектирование решения, настройку параметров. подбор и техническая консультация; сопровождение продаж включает отслеживание хода производства и заводские испытания сотрудничество; послепродажное обслуживание включает бесплатную установку и ввод в эксплуатацию, обучение операторов, гарантию на оборудование 1 год, поставка запасных частей на весь срок службы и услуги по техническому обслуживанию, а также круглосуточное глобальное реагирование на технические потребности для обеспечения стабильная работа оборудования.
